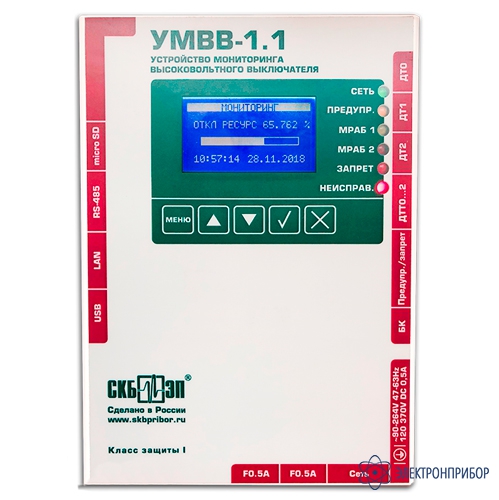

УМВВ-1.1 — система мониторинга высоковольтных выключателей

Код товара: 70126
    • Гарантия

      13 месяцев

    • Межповерочный интервал

      36 месяцев

    • Госреестр СИ РФ

      83771-21 до 22.11.2026

    • Производитель

      СКБ ЭП

    Назначение системы мониторинга высоковольтных выключателей УМВВ-1.1:

    УМВВ-1.1 осуществляет онлайн мониторинг коммутационного ресурса высоковольтных выключателей всех классов напряжения (с общим или раздельным приводом), который рассчитывается на основе степени износа их контактов:

    • обеспечивает возможность принятия профилактических мер до наступления аварии (сбоя);
    • оптимизирует процедуру повторных осмотров исходя из фактического состояния;
    • оптимизирует / сокращает расходы на замену / ремонт.

    Устройство даёт дополнительную информацию о необходимости проведения технического обслуживания механических элементов или замены дугогасительного контакта / камеры высоковольтного выключателя, что снижает потребность в лишних выводах в ремонт. Это позволяет использовать более экономически эффективный подход и проводить техническое обслуживание "по мере необходимости".

    Опытная эксплуатация: При комплексном подходе к установке устройства УМВВ-1.1 рекомендуем провести обследование текущего технического состояния конкретного высоковольтного выключателями приборами СКБ ЭП для офлайн диагностики (ПКВ, ПУВ и МИКО). Такой подход позволит существенно сократить затраты предприятия за счет получения недостающих вводных параметров для оценки технического состояния и текущего ресурса, максимально полно используя данные офлайн, при минимальном количестве - онлайн параметров. Это позволит использовать более экономически эффективный подход и проводить техническое обслуживание "по мере необходимости".

    Формат непрерывного мониторинга решает множество задач и выводит контроль и диагностику на новый уровень, но только комплексная оценка ТС выключателя методами онлайн и офлайн диагностики позволяет выявлять "слабое звено" в цепи технологического транзита электроэнергии, направлять соответствующие материальные и технические ресурсы на проведение ТОиР, поддерживая при этом уровень надежности электроснабжения на высоком уровне при невысоких затратах.

    Описание системы мониторинга высоковольтных выключателей УМВВ-1.1:

    Непрерывный мониторинг с дополнительным функционалом.
    Основные функциональные характеристики УМВВ-1.1:

    • Расчет остаточного коммутационного ресурса высоковольтного выключателя;
    • Измерение длительностей горения дуги и значений токов при операциях В/О;
    • Формирование предупредительных сигналов при снижении ресурса ниже заданных пороговых значений;
    • Передача измеренных значений параметров в АСУТП или на компьютер пользователя.

    Дополнительные функции УМВВ-1.1:

    • Контроль температуры в трёх точках выключателя (по заказу);
    • Самодиагностика.

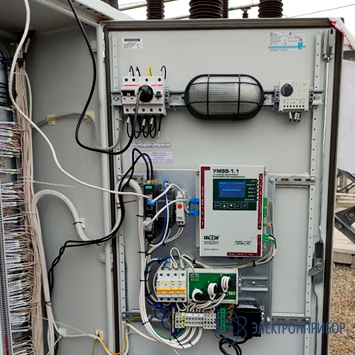

    Доступные и понятные места установки.
    Система мониторинга может быть смонтирована в шкафу управления приводом выключателя как на месте его эксплуатации, так и в условиях заводов-изготовителей высоковольтных выключателей (или в отдельном шкафу, если в приводе нет места для его монтажа).

    Одним из мест установки измерительного блока прибора может быть дверка шкафа управления приводом выключателя со стороны цепей управления. Окончательное решение о месте установки элементов УМВВ-1.1 принимается на основании фактического расположения элементов привода.

    "Пассивная" эксплуатация и регистрация событий.
    После установки и настройки устройства большую часть времени оно находится в режиме ожидания, когда производится постоянный онлайн мониторинг состояния высоковольтного выключателя (текущее значение тока, температура в шкафу и внутри устройства, либо внешнего термодатчика и пр.) с периодической записью в память.

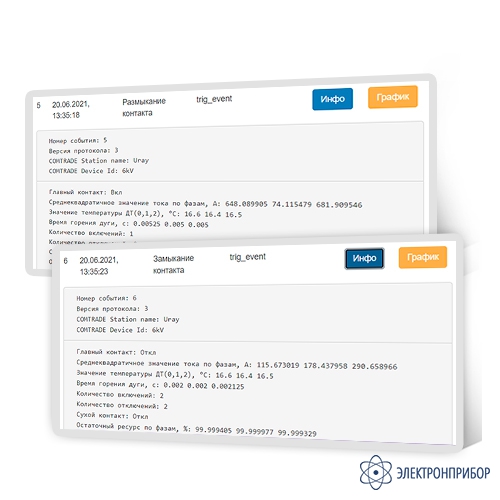

    При возникновении коммутации высоковольтного выключателя УМВВ-1.1 переходит в режим регистрации процессов переключения и записывает содержимое (по запросу данные о состоянии устройства передаются в ПК или АСУТП). Затем рассчитывается остаточный коммутационный ресурс. Полученный ресурс выводится на экран и сохраняется (формат записи соответствует требованиям COMTRADE C37.111-1999). После записи события и обновления счетчика коммутационного ресурса устройство переходит вновь в режим ожидания.

    Регистрируемые данные дают информацию о динамике расходования остаточного коммутационного ресурса выключателя и рекомендацию к своевременному выводу его из эксплуатации.

    Опытная эксплуатация: Благодаря температурным датчикам, устройство УМВВ-1.1 позволяет зафиксировать рост температуры в ЗРУ, что может являться признаком зарождающейся неисправности какого-то оборудования, при этом, если оставить этот факт без внимания, то это может привести к повреждению оборудования.

    Опытная эксплуатация: На основании данных зарегистрированных УМВВ-1.1, контролирующему персоналу удалось выявить неправильную работу одного распространённого устройства, которое выполняет функции релейной защиты и автоматики на высоковольтных выключателях. Ошибка в алгоритме данного прибора привела к тому, что вместо токовой отсечки сработала максимальная токовая защита с последующим выполнением неуспешного АПВ. Как результат, действующая система автоматики допустила ситуацию, при которой возник риск непредсказуемого развития аварии.

    Встроенная самодиагностика.
    Система УМВВ-1.1 проводит самостоятельную самодиагностику, которая предназначена для проверки внутренних блоков устройства при включении питания от сети, а также периодически с заданным интервалом. Устройство сразу после подачи питания переходит в режим самодиагностики, при обнаружении неисправности переходит в аварийный режим и устройство блокируется. Иначе - переходит в режим ожидания. Каждый результат самодиагностики фиксируется с датой и временем проведения.

    Режим аварийного информирования и фиксация КЗ.
    УМВВ-1.1 фиксирует скачек, значения и характер тока в момент наступления КЗ и в момент отключения выключателя, рассчитывает энергию КЗ, и на основании полученных данных рассчитывает износ дугогасительного контакта и сопла дугогасительной камеры.

    При снижении коммутационного ресурса высоковольтного выключателя ниже 0% формируется сигнал ЗАПРЕТ для АСУТП и выход в аварийный режим. Выход из него может быть осуществлен только по специализированной команде в режиме настройки.

    Опытная эксплуатация: Позволила зафиксировать, в момент включения выключателя, процесс намагничивания силового трансформатора. При таких включениях есть риск повреждения обмоток трансформатора механическими силами, возникающими в результате протекания больших импульсных токов, что в свою очередь может привести к непредсказуемому выходу оборудования из строя. Для исключения таких ситуаций возможно потребуется пересмотреть порядок ввода силового трансформатора в эксплуатацию.

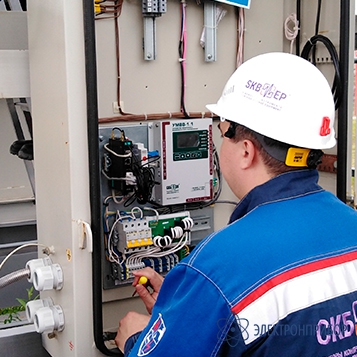

    Локальна или удаленная настройка параметров.
    После монтажа устройства на объекте происходит его удаленная настройка через интерфейс Ethernet, либо локально - через USB.

    Переход в режим настройки производится посредством специализированного программного обеспечения по команде пользователя. В режиме настройки должны настраиваться следующие параметры устройства:

    • настройки подключения к ПК или АСУТП;
    • сервисные параметры прибора (калибровка, настройка и параметры синхронизации часов реального времени, периодичность самодиагностики);
    • настройки параметров расчета коммутационного ресурса и аварийно-предупредительной сигнализации;
    • сведения о подстанции (в формате необходимом для COMTRADE C37.111-1999).

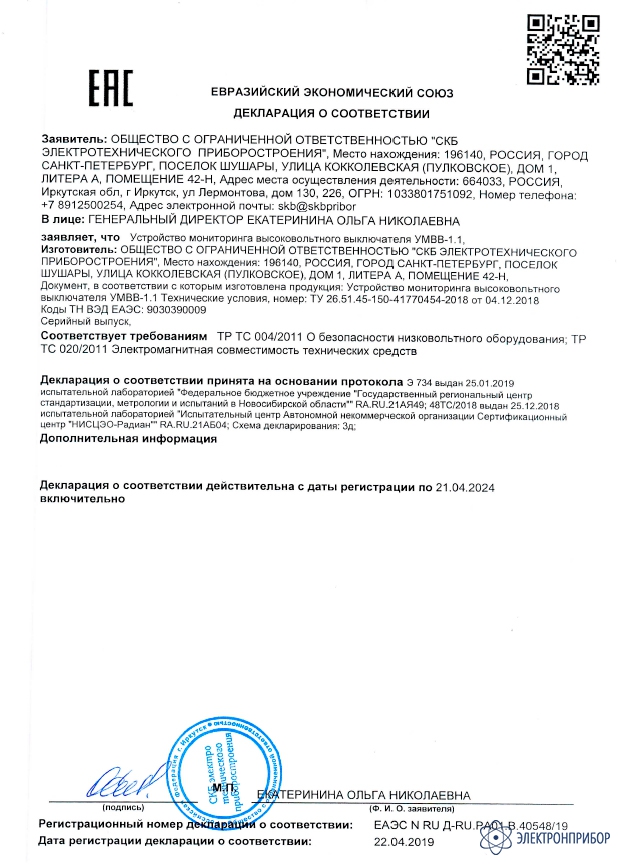

    Соответствие нормативным документам и требованиям безопасности.
    Устройство УМВВ-1.1 было разработано, изготовлено и испытано в соответствии со следующими требованиями, испытаниями и нормативными документами:

    • В соответствии с ГОСТ IEC 61010-1-2014 Межгосударственный стандарт. "Безопасность электрических контрольно-измерительных приборов и оборудования";
    • В соответствии с ТР ТС 020/2011 Технический регламент таможенного союза. "Электромагнитная совместимость технических средств". и ГОСТ Р МЭК 61326-1-2014. "Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости";
    • В соответствии с СТО 59012820.29.020.006-2015 "Релейная защита и автоматика. Автономные регистраторы аварийных событий. Нормы и требования";
    • Типовые испытания на соответствие требованиям технических условий (ТУ 26.51.45-150-41770454-2018) были реализованы на основе Руководства по эксплуатации: Siemens. Высоковольтный выключатель 3AP1 DT 145 9 Раздел 5.1.5 "Допустимое количество отключений".

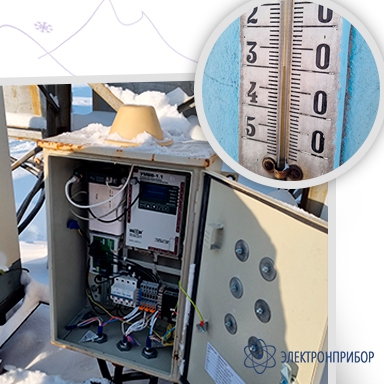

    Эксплуатация в любых погодных условиях.
    Устройство разработано таким образом, чтобы постоянно находится во внешней среде эксплуатации при температуре -20 до +40 °С, когда можно не сомневаться в точности регистрируемых данных. Дополнительно, в шкаф устройства можно разместить систему обогрева.

  • Технические характеристики системы мониторинга высоковольтных выключателей УМВВ-1.1:

    Параметр Значение
    ПАРАМЕТРЫ ВСТРОЕННОГО ИСТОЧНИКА ПИТАНИЯ
    Электрическое напряжение питания переменного тока 110 или 220 В
    Электрическое напряжение питания переменного тока 47 ÷ 63 Гц
    Частота напряжения питания переменного тока 25 Вт
    ПАРАМЕТРЫ СИСТЕМЫ СБОРА ДАННЫХ УСТРОЙСТВА
    Частота опроса измерительных каналов 1 кГц
    Продолжительность регистрации процессов переключения 0,3 с
    Количество хранимых осциллограмм событий 20 шт
    Формат сохранения данных осциллограмм COMTRADE C37.111-1999
    КАНАЛЫ ИЗМЕРЕНИЯ СИЛЫ ТОКА
    Количество каналов измерения силы тока 3 шт.
    Тип датчика тока Трансформаторный
    КАНАЛЫ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ
    Количество каналов измерения температуры 3
    Тип датчика температуры Pt100
    КАНАЛЫ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ КОНТАКТОВ ПРИВОДА (ДИСКРЕТНЫЕ КАНАЛЫ)
    Количество дискретных каналов 1 шт.
    Выходного напряжения канала опроса ДК 24±10% В
    Сила выходного тока канала опроса ДК 20±10% мА
    Дисплей Буквенно-цифровой 20х4
    Интерфейс связи с ПК Ethernet 100BASE-T (IEEE 802.3)
    Интерфейс обмена с АСУТП (физический уровень) RS-485, Ethernet 100BASE-T (IEEE 802.3)
    Протокол обмена с АСУТП ModBus-RTU, ModBus-TCP
    Количество часов наработки на отказ 10 000 ч
    Габариты 227х157х41 мм
    Масса 4 кг
    Защита от окружающей среды IP20
    Диапазон температуры эксплуатации от -20 до +40 °С
    Межповерочный период 3 года
    Межкалибровочный период 3 года
    Язык интерфейса и руководства пользователя Русский
  • Комплект поставки УМВВ-1.1

    Наименование, Индекс Применение Фото Количество
    1

    Блок измерительный УМВВ-1.1

    СКБ150.00.00.000

    Устройство и сопроводительная документация: руководство по эксплуатации, формуляр, сертификат о калибровке.  1
    2

    Блок датчиков тока

    СКБ050.10.00.000

    Датчики для измерения тока. 1
    3 Клеммная колодка GFKC 2.5/3-ST-7.5 Для монтажа, установки и подключения к объекту контроля. 1
    4 Клеммная колодка FMC 1.5/2-ST-3.5 Для монтажа, установки и подключения к объекту контроля. 1
    5

    Клеммная колодка

    СКБ050.00.00.003

    Для монтажа, установки и подключения к объекту контроля. 1
    7

    Клеммная колодка

    СКБ050.00.00.004

    Для монтажа, установки и подключения к объекту контроля. 1
    8

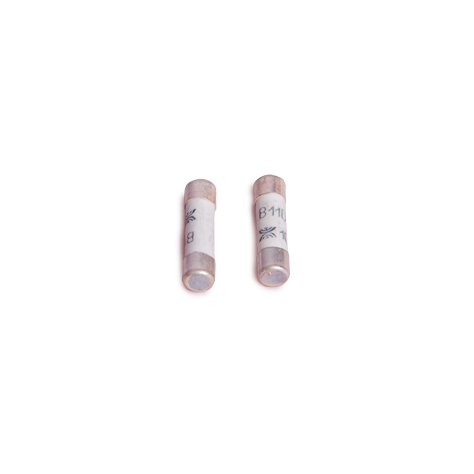

    Предохранитель ВП2Б-1В-2А
    (2 шт.)

    Для защиты источника питания. 1

    Дополнительная комплектация УМВВ-1.1

    (Поставляется за отдельную плату)

    Наименование, Индекс Применение Фото Количество
    1 Клеммная колодка FMC 1.5/4-ST-3.5 Для монтажа, установки и подключения к объекту контроля. 1
    2 Датчик температуры Pt100 (1 или 3 шт.)

    Для контроля температуры главных контактов. 1 или 3
