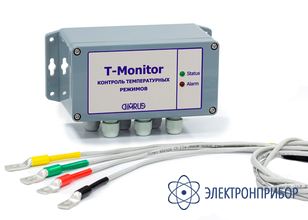

T-Monitor — система для контроля температурных режимов электротехнического оборудования

Код товара: 75158

  • Назначение системы для контроля температурных режимов электротехнического оборудования T-Monitor:

    Универсальная система T-Monitor предназначена для осуществления непрерывного контроля температуры электротехнического и технологического оборудования.

    Благодаря встроенной изоляции первичных датчиков с ее помощью можно контролировать температуру элементов работающего электротехнического оборудования, находящихся под напряжением до 0,4 кВ.

    Конструктивное исполнение групповых датчиков системы в виде кабельных наконечников и применение стандартной трехфазной цветовой маркировки удобно при контроле температуры трехфазного оборудования.

    При помощи одного группового комплексного датчика контролируются 4 точки оборудования: три на фазных элементах и одна точка в цепи заземления. При помощи одного прибора T-Monitor можно контролировать до 4 групп точек оборудования. Если число точек контроля температуры оборудования будет больше 16, то система легко расширяется за счет использования дополнительных приборов. Все приборы при этом объединяются в систему при помощи интерфейса RS-485.

    Состав поставки системы для контроля температурных режимов электротехнического оборудования T-Monitor:

    В состав поставки системы T-Monitor входит:

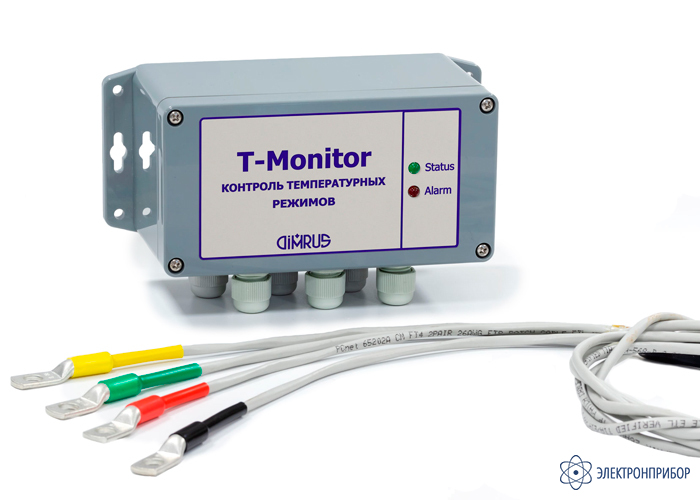

    • Комплект из 4 первичных датчиков для измерения температуры Т4, подключаемых к измерительному прибору при помощи общего сигнального кабеля. Для монтажа каждого температурного датчика используется стандартный кабельный наконечник диаметром 8 мм, в которую встроен датчик.
    • Измерительный прибор T-Monitor, к которому может быть подключено до 4 комплектов датчиков температуры Т4.
    • Программное обеспечение для «привязки» датчиков к объекту контроля, настройки параметров и пороговых значений, передачи информации в систему АСУ-ТП.

    Полная маркировка комплекта датчика Т4 имеет более сложный вид, например, Т4-0,2/2,0. В этой маркировке первая цифра показывает длину кабеля от датчика до соединительного узла, а вторая – длину общего кабеля от соединительного узла до прибора.

    В зависимости от требований Заказчика длины сигнальных кабелей к датчикам могут быть изменены. Также может быть изменено количество датчиков в комплекте: от одного до четырех.

    Функции системы для контроля температурных режимов электротехнического оборудования T-Monitor:

    • непрерывный контроль температуры технологического и электротехнического оборудования в диапазоне от -55 °С до +125 °С;
    • контроль превышения заданных порогов измеренной температуры по каждому каналу;
    • аварийная сигнализация о превышении пороговых значений температуры при помощи светодиода на передней панели прибора и встроенного реле, передача информации в систему АСУ-ТП.

    Интерфейсы передачи информации:

    Для передачи информации в систему АСУ-ТП в приборе T-Monitor используется гальванически изолированный интерфейс связи марки RS-485.

    В T-Monitor реализован беспроводной интерфейс Bluetooth, благодаря которому можно контролировать температуру при помощи смартфона.

  • Технические характеристики системы для контроля температурных режимов электротехнического оборудования T-Monitor:

    Параметр Значение
    Диапазон измерения температуры, °C от -55 °С до +125 °С, ± 0,1 °С
    Количество датчиков контроля температуры в одной группе от 1 до 4
    Количество подключаемых к T-Monitor групповых комплектов датчиков температуры от 1 до 4
    Контроль порогового уровня температуры по каждому каналу отдельно с общей индикацией светодиод и реле с выходом «сухой контакт»
    Максимальная длина кабелей от датчиков до корпуса T-Monitor, м 10
    Максимальная длина кабеля от корпуса T-Monitor до системы АСУ-ТП, м 100
    Питание от сети, В, AC/DC 110… 230
    Габаритные размеры корпуса, мм 80 х 85 х 190
    Степень защиты встроенной электроники IP65
    Рабочая температура прибора, °C от -35 до +60

  • Комплект поставки T-Monitor

    № Наименование Количество
    1 Система для контроля температурных режимов электротехнического оборудования T-Monitor 1
