МВИ — устройство диагностического контроля и мониторинга высоковольтной изоляции ячеек КРУ
Код товара: 83353-
-
Производитель
Назначение устройства диагностического контроля и мониторинга высоковольтной изоляции ячеек КРУ:
Устройство МВИ предназначено для оперативного контроля и оценки технического состояния изоляции оборудования, встроенного в высоковольтные ячейки КРУ 6-35 кВ.
Описание устройства диагностического контроля и мониторинга высоковольтной изоляции ячеек КРУ:

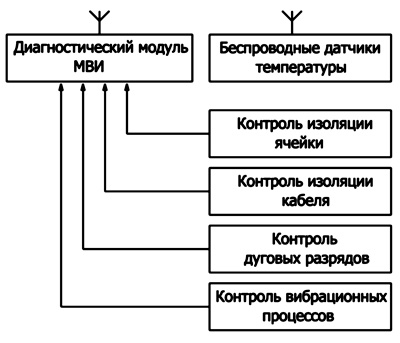

В приборе МВИ реализован комплексный подход к контролю состояния высоковольтной изоляции ячейки КРУ, основанный на использовании нескольких диагностических методов, результаты работы которых взаимно дополняют друг друга:
- Контроль состояния изоляции высоковольтных токоведущих шин, выключателя и измерительных трансформаторов тока по методу контроля и анализа частичных разрядов.
- Контроль состояния изоляции подключенных к ячейке высоковольтных муфт и кабельных линий по параметрам частичных разрядов.
- Контроль наличия в ячейке дуговых разрядов. Для этого при помощи двух датчиков, электромагнитного и оптического, происходит регистрация искровых и дуговых процессов в ячейке. При их появлении срабатывает встроенное реле, контакты которого включаются в цепь управления выключателем.
- При помощи МВИ производится контроль ударов и вибрационных процессов, сопровождающих коммутации выключателя в ячейке. Это позволяет оценивать изменение динамических и временных параметров каждой коммутации.

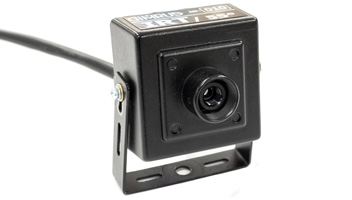

- Прибор МВИ может отслеживать температурные режимы работы оборудования в ячейке (опция). Для этого используются беспроводные датчики температуры BDM/T или простые бесконтактные пирометры IRT (тепловизоры) с разрешением 24*36 точек.

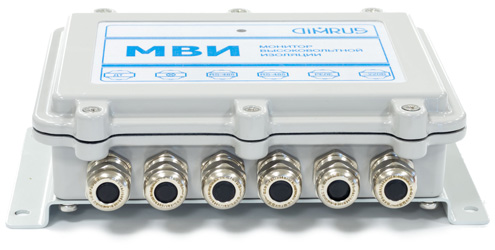

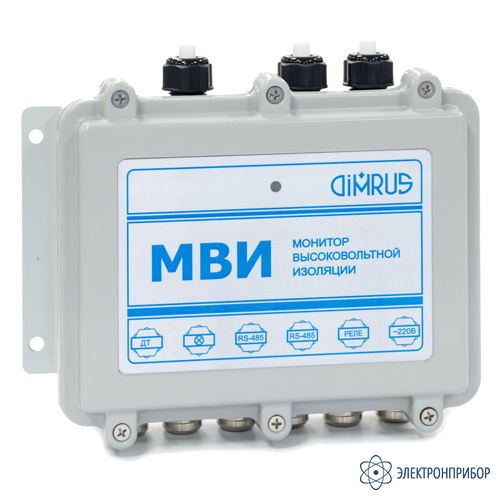

Диагностический прибор МВИ монтируется непосредственно в высоковольтном отсеке контролируемой ячейки КРУ на одной из боковых стенок. Особенностью прибора является то, что все основные датчики смонтированы внутри корпуса.

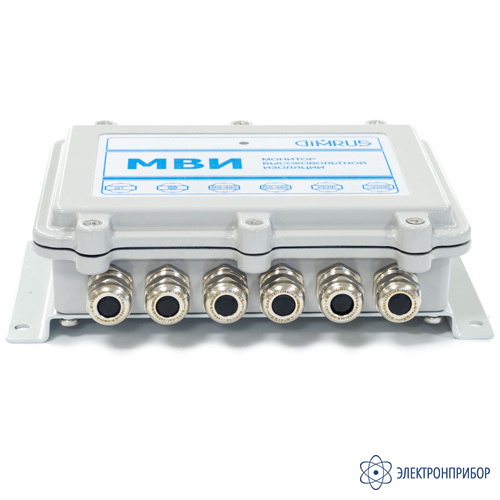

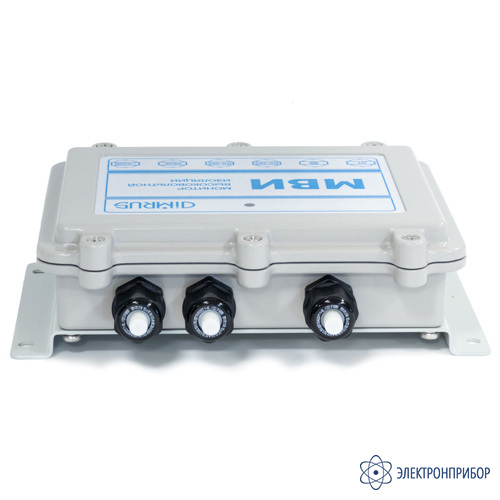

При монтаже к прибору через герметизирующие кабельные вводы внизу корпуса подключаются датчики, а также питающий и информационные кабели.
- Датчик контроля тока нагрузки ячейки IFCT-5, монтируемый на проводе вторичной цепи измерительного ТТ.
- Сигнальный трехцветный светодиод, монтируемый на лицевой панели ячейки. При помощи этого светодиода для оперативного персонала отображается техническое состояние изоляции контролируемой ячейки.
- Два кабеля для подключения последовательного интерфейса RS-485 для связи между приборами в ячейках и с контроллером (компьютером) верхнего уровня.
- Выходные контакты реле системы дуговой защиты ячейки, включаемые в систему управления выключателем ячейки.
- Кабель для подключения напряжения питания к прибору.

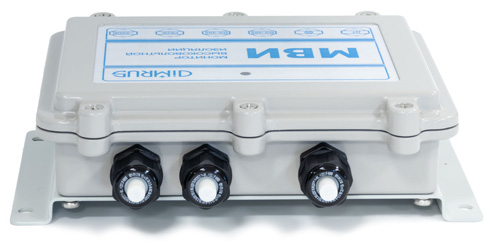

В верхней части корпуса прибора МВИ установлены три встроенные антенны:
- Антенна для организации связи прибора с беспроводными датчиками температуры BDM/T.
- Приемная антенна для регистрации электромагнитных дуговых разрядов в ячейке.
- Приемная антенна для регистрации импульсов частичных разрядов внутри ячейки.

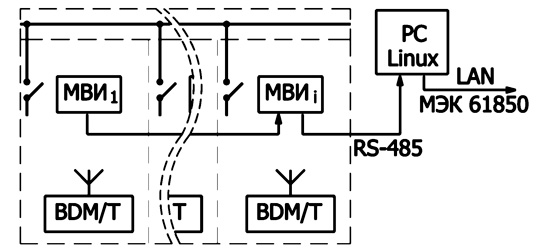

Если необходим непрерывный контроль технического состояния изоляции нескольких ячеек одного КРУ, всех или только наиболее технологически значимых, то отдельные приборы МВИ в этих ячейках последовательно (при помощи интерфейса связи RS-485) включаются в общую систему, подключаемую к головному компьютеру или контроллеру.
В программном обеспечении прибора МВИ на основании использования работы нескольких диагностических методов формируется единый коэффициент технического состояния высоковольтной изоляции всей ячейки.
Состав поставки устройства диагностического контроля и мониторинга высоковольтной изоляции ячеек КРУ:
В стандартный состав поставки устройства МВИ входит прибор МВИ, выносной датчик тока IFCT-5 и выносной светодиодный индикатор для монтажа на лицевой панели ячейки.
Датчики температуры: беспроводные BDM/T, дистанционный IRT или контактные датчики Т-Монитор (предназначенные для контроля температуры элементов, не находящихся под высоким напряжением), включаются в состав поставки устройства марки МВИ по согласованию с Заказчиком.
-
-
Технические характеристики устройства диагностического контроля и мониторинга высоковольтной изоляции ячеек КРУ:
Параметр Значение Габаритные размеры МВИ, мм 170х200х55 Масса прибора, к 2,0 Температура эксплуатации, град -40…+60 Напряжение питания, В (AC/DC) 120…220 -
Комплект поставки МВИ
№ Наименование Количество 1 Устройство диагностического контроля и мониторинга высоковольтной изоляции ячеек КРУ МВИ 1 -
