ТКА-КВЛ-04 — калибратор влажности

Код товара: 68595
  • 85673-22

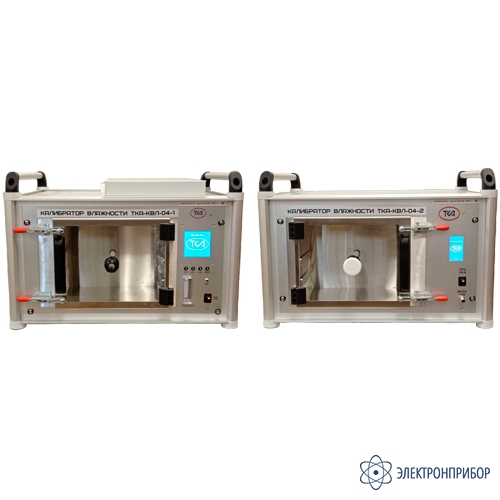

    Калибратор влажности ТКА-КВЛ-04 Калибратор влажности ТКА-КВЛ-04 Калибратор влажности ТКА-КВЛ-04
    2 варианта исполнения

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      85673-22 до 26.05.2027

    • Производитель

      ТКА

    Назначение калибратора влажности ТКА-КВЛ-04:

    Калибраторы влажности ТКА-КВЛ-04 предназначены для воспроизведения единицы относительной влажности в паровоздушных смесях при калибровке и поверке средств измерений влажности и применяются в качестве рабочих эталонов 2-го разряда согласно ГОСТ 8.547-09.

    Варианты исполнения калибратора влажности ТКА-КВЛ-04:

    Калибраторы влажности ТКА-КВЛ-04 изготавливаются в двух модификациях, отличающихся расположением генератора влажности:

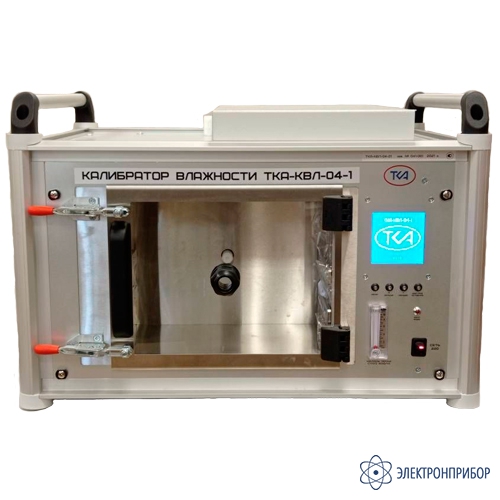

    - ТКА-КВЛ-04-1 - со встроенным генератором влажности;

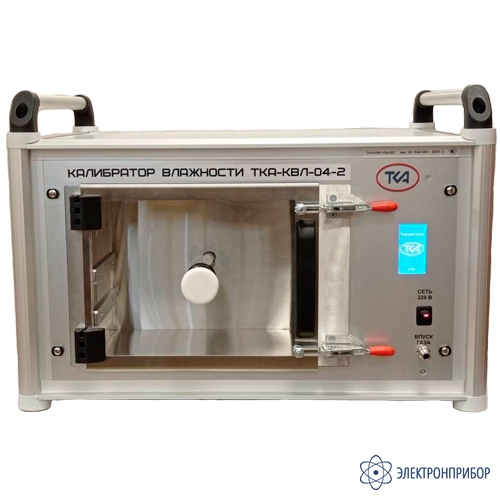

    - ТКА-КВЛ-04-2 - с внешним источником (генератором) влажности.

    Принцип действия калибраторов влажности ТКА-КВЛ-04-1 с встроенным генератором влажности основан на методе смешения потоков сухого и влажного воздуха при генерации паровоздушного потока с определенной относительной влажностью. Задание требуемой относительной влажности в смесительной камере, предназначенной для гомогенизации производимой паровоздушной смеси, осуществляется путем регулирования расхода каждого из потоков с помощью подачи соответствующих напряжений питания на компрессоры.

    Действительное значение относительной влажности определяется встроенным гигрометром непосредственно в рабочей камере.

    Калибратор ТКА-КВЛ-04-1 конструктивно представляет собой моноблок, в котором расположены:
    - канал сухого воздуха, состоящий из системы отбора атмосферного воздуха, его осушения и транспортирования, включая воздушный малогабаритный компрессор, ресивер, пылеулавливающий фильтр, запорный клапан обратного хода, осушительный патрон, заполняемый силикагелем, контрольный ротаметр расхода осушаемого воздуха;
    - канал влажного воздуха, состоящий из системы отбора атмосферного воздуха, его увлажнения и транспортирования, включая воздушный малогабаритный компрессор, ресивер, пылеулавливающий фильтр, запорный клапан обратного хода, барботёр увлажнителя с системами термостатирования и слива воды, каплеотбойник и каплеуловитель, подключенные к сливному крану.

    Микропроцессорная система калибратора ТКА-КВЛ-04-1 предназначена для управления режимами работы калибратора для воспроизведения паровоздушной смеси в рабочей камере, в которой установлен термогигрометр влажности и температуры.

    Принцип действия калибраторов влажности ТКА-КВЛ-04-2 основан на поддержании поступившей в рабочую камеру от внешнего источника паровоздушной смеси с определенной относительной влажностью. В рабочей камере калибратора установлен термогигрометр влажности и температуры.

  • Технические характеристики калибратора влажности ТКА-КВЛ-04:

    Параметр ТКА-КВЛ-04-1 ТКА-КВЛ-04-2
    Диапазон воспроизведения относительной влажности от 5 до 95 %
    Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности ± 2,0 % относительной влажности
    Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности с эталонным гигрометром в комплектности ± 1,0 % относительной влажности
    Дискретность задания уровней относительной влажности 1 % -
    Питание калибратора от однофазной сети переменного тока 220 В, 50 Гц
    Потребляемая мощность (не более) 30 Вт
    Объём рабочей камеры, л 8,3 л
    Габаритные размеры 360 х 570 х 440 мм
    Внутренние габариты рабочей камеры 200 х 260 х 161 мм
    Масса (не более) 15 кг

  • Комплект поставки ТКА-КВЛ-04

    № Наименование ТКА-КВЛ-04-1 ТКА-КВЛ-04-2
    1 Калибратор влажности ТКА-КВЛ-04-1 1 -
    2 Калибратор влажности ТКА-КВЛ-04-2 - 2
    3 Кабель питания 1 1
    4 Кабель связи с ПК 1 1
    5 Полка для размещения приборов 2 2
    6 Осушительный патрон для силикагеля 1 -
    7 Силикагель марки КСГМ в упаковке 1 -
    8 Шприц 60 мл с удлинительной трубкой 1 -
    9 Трубка для слива воды из системы 1 -
    10 Воздушный шланг с адаптерами для подключения к внешней газовой магистрали (генератору влажности) - 1
    11 Заглушка для входного порта 1 1
    12 Электронный носитель с ПО 1 1
    13 Руководство по эксплуатации и паспорт 1 1
    14 Транспортная упаковка 1 1
