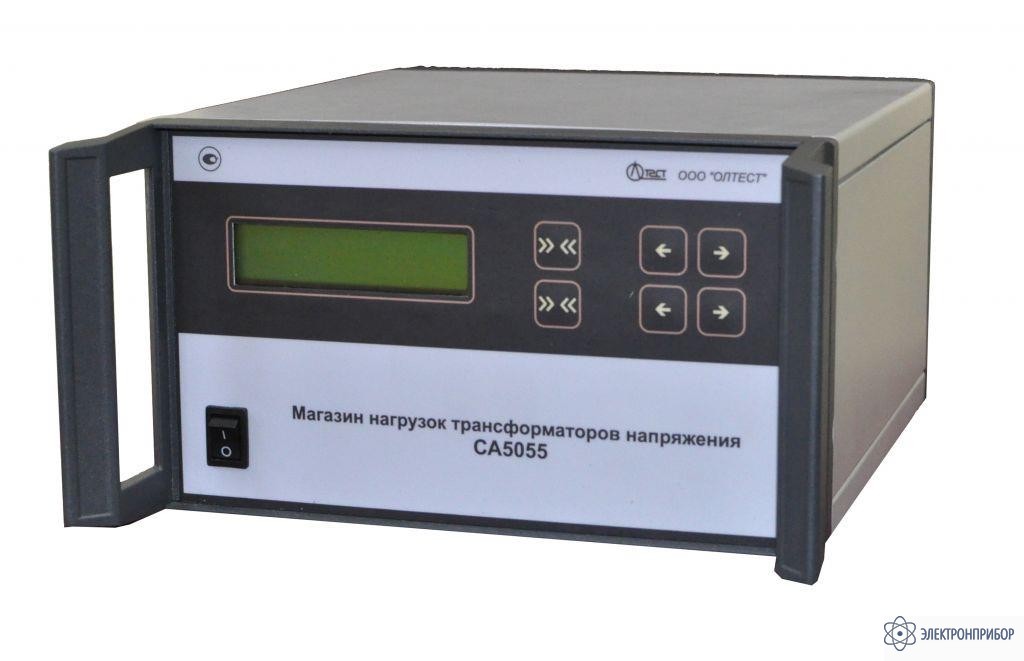

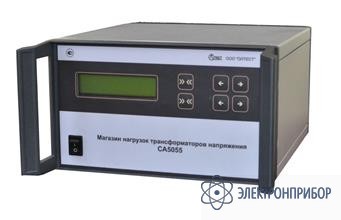

СА5055 + РД СА5055-600 — магазин нагрузок

Код товара: 33895
  • 50185-12

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      50185-12 до 20.06.2017

    • Производитель

      ОЛТЕСТ, Украина

    Назначение магазина нагрузок трансформаторов напряжений СА5055

    Магазин нагрузок трансформаторов напряжений СА5055 предназначен для воспроизведения нагрузки вторичной цепи однофазных и трехфазных трансформаторов напряжения и используется при испытаниях, метрологической аттестации и поверке (калибровке) трансформаторов напряжения в соответствии с ГОСТ 8.216-88.

    Преимущества магазина нагрузок трансформаторов напряжений СА5055

    • Воспроизведение значений нагрузки для однофазных и трехфазных трансформаторов с вторичным напряжением 100, 100/V3 и 100/3 В
    • Высокая точность воспроизведения значения нагрузки
    • Широкий диапазон воспроизводимых значений нагрузок
    • Удобный, интуитивно понятный интерфейс
    • Установка значений нагрузки с клавиатуры, расположенной на передней панели Магазина
    • Наличие в комплекте специального кабеля для подключения к поверяемому трансформатору
    • Звуковая сигнализация о превышении напряжения на нагрузке
    • Малые габаритные размеры и вес
    • Возможность дистанционного управления с помощью персонального компьютера, что позволяет использовать магазины нагрузок в автоматических комплексах по поверке трансформаторов напряжения

  • Эксплуатационные характеристики СА5055:

    Магазин воспроизводит значения нагрузки для:

    • однофазных трансформаторов напряжения (ТН) с номинальными вторичными напряжениями: 100/3 В, 100/ √3 В и 100 В;
    • трехфазных ТН с номинальным вторичным напряжением 100 В;

    Значения нагрузок воспроизводимых СА5055 во вторичной цепи однофазных ТН

    Номинальное значение вторичного напряжения, В Номинальное значение нагрузки Составляющие полной мощности нагрузки
    Полная мощность, В×А Коэффициент мощности cosφ активная P, Вт реактивная Q, В×A
    100 ,100/√3 10 0.8 8 6
    15 12 9
    25 20 15
    30 24 18
    50 40 30
    75 60 45
    100 80 60
    120 96 72
    150 120 90
    200 160 120
    300 240 180
    360 288 216
    400 320 240
    500 400 300
    600 480 360
    100/3 10 0.8 8 6
    15 12 9
    20 16 12
    25 20 15
    30 24 18
    50 40 30
    75 60 45
    100 80 60
    120 96 72
    150 120 90
    200 160 120

    Значения нагрузок, воспроизводимые Магазином СА5055 для трехфазных ТН с неравными номинальными значениями нагрузок фаз и номинальным значением вторичного напряжения 100 В

    Номинальное значение вторичного напряжения, В Номинальное значение нагрузки Коэффициент мощности cosφ Составляющие полной мощности нагрузки
    Полная мощность, В×А S1 S2
    S1 S2 S2 актив., Вт реакт., В×А актив., Вт реакт., В×А
    100 В 0 25 25 0.8 20 15 0 0
    0 50 50 40 30 0 0
    0 75 75 60 45 0 0
    15 100 100 80 60 12 9
    30 150 150 120 90 24 120

    Значения нагрузок, воспроизводимые Магазином СА5055 для трехфазных ТН с равными номинальными значениями нагрузок фаз и значением вторичного напряжения 100 В

    Номинальное значение вторичного напряжения, В Номинальное значение нагрузки Составляющие полной мощности нагрузки
    Полная мощность, В×А Коэффициент мощности cosφ активная P, Вт реактивная Q, В×A
    100 3.33 0.8 2.66 2.00
    5 4.00 3.00
    8.33 6.66 5.00
    10 8.00 6.00
    15 12.00 39.00
    16.7 13.36 10.02
    25 20.00 15.00
    30 24.00 18.00
    33.3 26.64 19.98
    40 32.00 24.00
    50 40.00 30.00
    66.7 53.36 40.02
    75 60.00 45.00
    100 80.00 60.00
    120 96.00 72.00
    133 106.40 79.80
    150 120.00 90.00
    167 133.60 100.20
    200 160.00 120.00

    Для всех значений нагрузок приведенных в таблицах Магазин воспроизводит два значения S и 0,25 S.

    Масса – не более 9 кг.

    Габаритные размеры – (250х140х330) мм.

  • Комплект поставки СА5055 + РД СА5055-600

    № Наименование Количество
    1. Магазин нагрузок СА5055 1
    2. Расширитель диапазона СА5055-600 1
    3. Кабель измерительный КИ 1 1
    4. Кабель измерительный КИ2 1
    5. Кабель интерфейсный последовательного порта (RS232) 1
    6. Кабель питания 1
    7. Руководство по эксплуатации 1
    8. Паспорт 1
    9. Сумка СА5055 1
    10. Сумка СА5055-600 1
