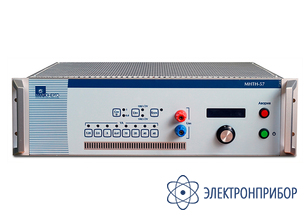

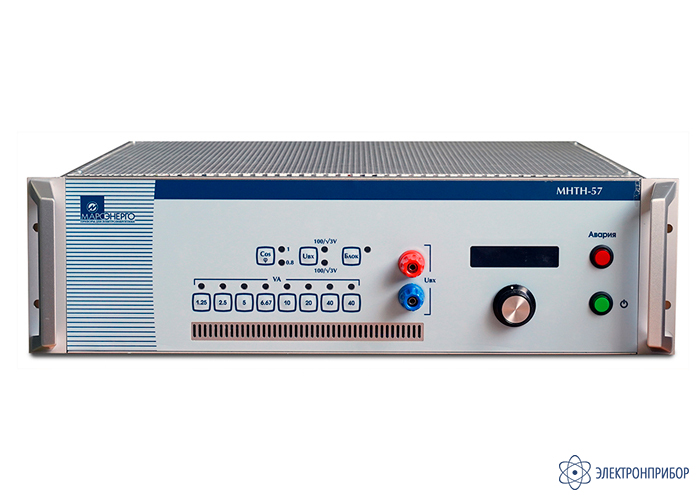

МНТН — магазин нагрузок для автоматизированной поверки трансформаторов напряжения

Код товара: 85958

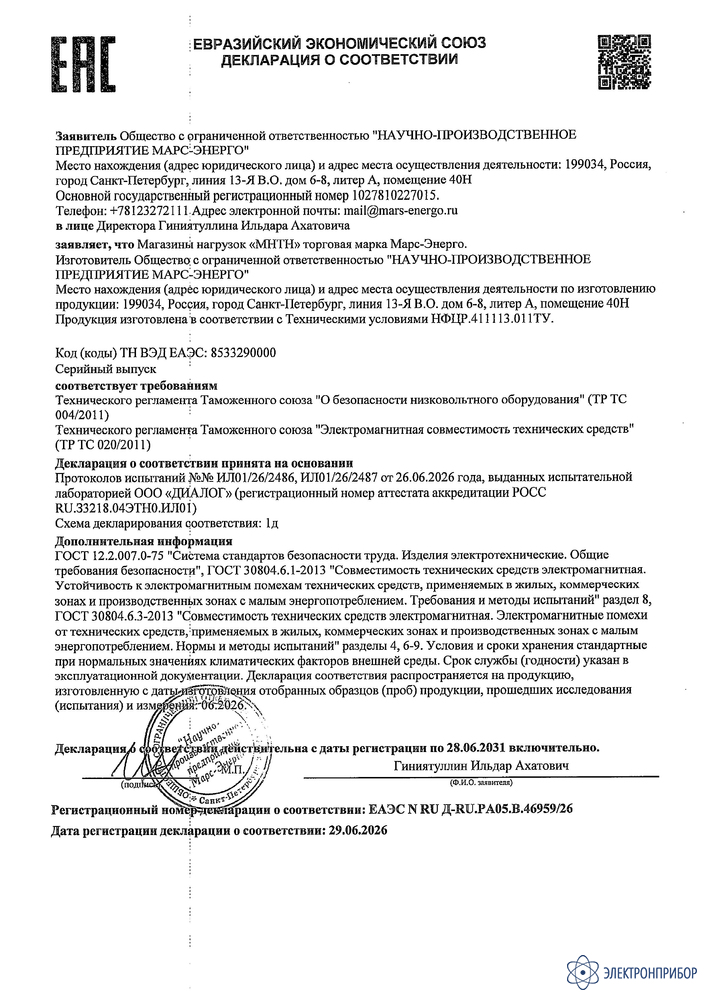

  • Сертификаты

    Назначение магазина нагрузок для автоматизированной поверки трансформаторов напряжения МНТН:

    Магазины нагрузок МНТН предназначены для использования в качестве нагрузки вторичной цепи трансформаторов напряжения при проведении их поверки по Методике поверки (калибровки).

    Работа в составе лабораторных и мобильных установок для поверки и калибровки трансформаторов напряжения; на предприятиях производителей ТН.

    Преимущества магазина нагрузок для автоматизированной поверки трансформаторов напряжения МНТН:

    • расширенный диапазон воспроизводимых значений мощности нагрузки позволяет проводить испытания на соответствие классу точности, метрологическую аттестацию и поверку ТН в соответствии со стандартами ГОСТ 8.216, ГОСТ 1983, ГОСТ 23625, IEC 60044, IEC 61869;
    • возможность выбора коэффициента мощности;
    • звуковая и световая сигнализация при превышении допустимого значения температуры и напряжения на нагрузке;
    • управление дистанционное с ПК с помощью ПО MarsLoad-VT по стандартному интерфейсу Ethernet или клавишами на передней панели;
    • индикация состояний.

    Модификации магазина нагрузок для автоматизированной поверки трансформаторов напряжения МНТН:

    По типу корпуса:

    • «С» - стационарный 19’’;
    • «П» - переносной).

    В зависимости от подаваемого на магазин номинального значения переменного напряжения:

    • «57» - 100/√3 В; 110/√3 В;
    • «100» - 100 В; 110 В;
    • «33» - 100/3 В; 110/3 В.

    В зависимости от суммарного значения полной мощности нагрузки:

    • «100» - 101,25 ВА;
    • «200» - 200 ВА (допускается каскадное включение до 4-х магазинов).

  • Технические характеристики магазина нагрузок для автоматизированной поверки трансформаторов напряжения МНТН:

    Параметр Значение
    Электропитание от сети переменного тока 220 ... 240 В, 47 ... 63 Гц
    Потребляемая мощность по цепи переменного тока не более 100 ВА
    Диапазон рабочих температур от +10 до +35 °С
    Масса не более 23 кг
    Габаритные размеры (В×Ш×Г) 132 × 485 × 450 мм
    Номинальное значение напряжения нагрузки 100/3 В; 110/3 В; 100 В; 100/√3 В; 110 В; 110/√3 В
    Диапазон входного напряжения относительно номинального от 80 до 120 %
    Частота тока нагрузки 50 ± 0,5 Гц
    Воспроизводимые значения мощности нагрузки
    Модификация «100» 7 подключаемых секций (в любом наборе):
    1,25 ВА – 1 секция;
    2,5 ВА – 2 секции;
    5 ВА – 1 секция;
    10 ВА – 1 секция;
    40 ВА – 2 секции
    Модификация «200» 5 секций по 40 ВА (в любом наборе)
    Воспроизводимые значения коэффициента мощности cosφ (Кр) 0,8; 1
    Предел допускаемой относительной основной погрешности при воспроизведении значений нагрузок ±4 % (при номинальном напряжении и в пределах диапазона рабочих температур)
    Защита оболочек IP20
    Срок службы 10 лет

  • Комплект поставки МНТН

    № Наименование Количество
    1 Магазин нагрузок для автоматизированной поверки трансформаторов напряжения МНТН 1
