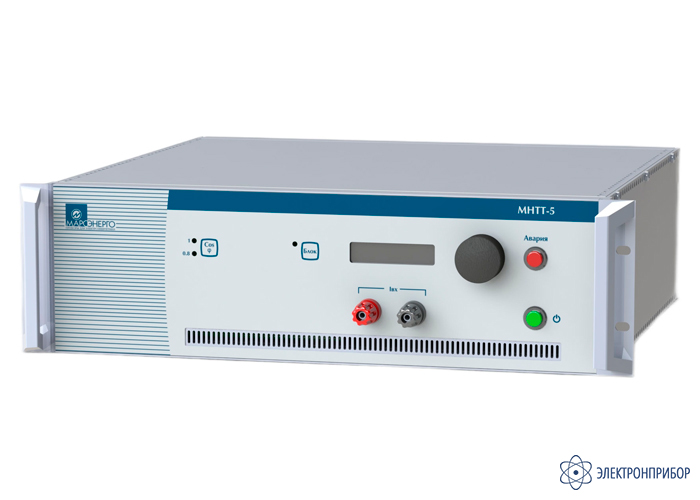

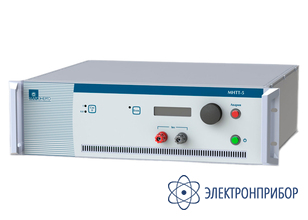

МНТТ — магазин нагрузок для автоматизированной поверки трансформаторов тока

Код товара: 85957

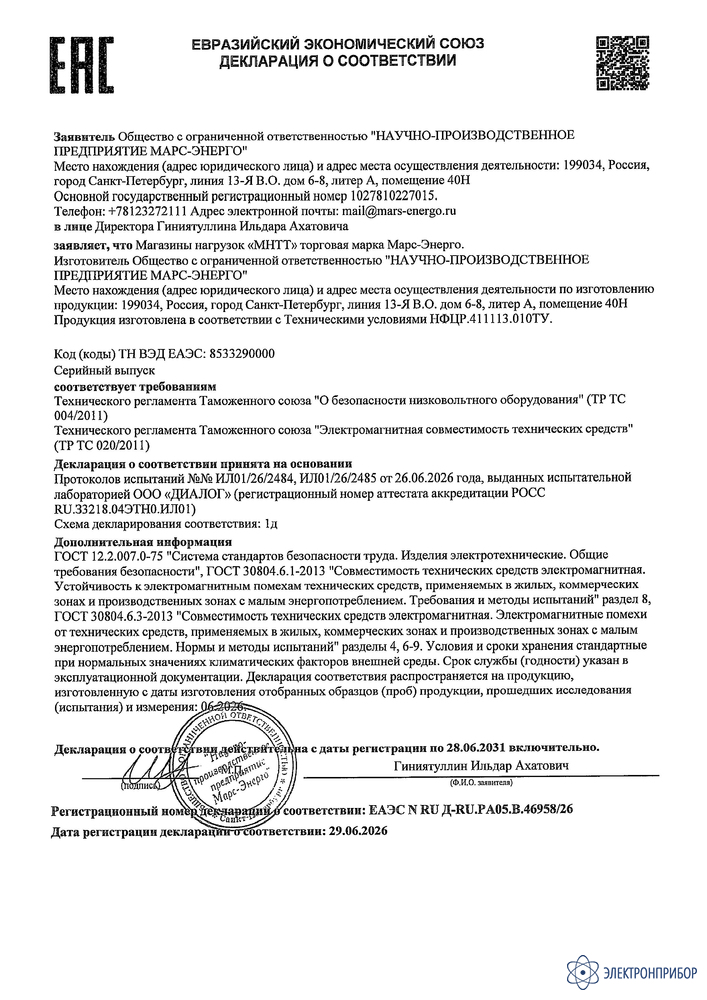

  • Сертификаты

    Назначение магазина нагрузок для автоматизированной поверки трансформаторов тока МНТТ:

    Магазин нагрузок МНТТ предназначен для воспроизведения нагрузки во вторичной цепи трансформаторов тока с номинальным вторичным током 1, 2 и 5 А при их поверке или калибровке.

    Работа в составе лабораторных и мобильных установок для поверки трансформаторов тока; на предприятиях производителей ТТ.

    Преимущества магазина нагрузок для автоматизированной поверки трансформаторов тока МНТТ:

    • расширенный диапазон воспроизводимых значений мощности нагрузки позволяет проводить испытания на соответствие классу точности, метрологическую аттестацию и поверку ТН в соответствии со стандартами ГОСТ 8.217, ГОСТ 7746, ГОСТ 23624, IEC 60044, IEC 61869;
    • возможность выбора коэффициента мощности;
    • звуковая и световая сигнализация при превышении допустимого значения температуры и напряжения на нагрузке;
    • управление дистанционное с ПК с помощью ПО MarsLoad-CT по стандартному интерфейсу Ethernet или клавишами на передней панели;
    • индикация состояний.

    Модификации магазина нагрузок для автоматизированной поверки трансформаторов тока МНТТ:

    По типу корпуса:

    • «С» (стационарный 19’’);
    • «П» (переносной).

    В зависимости от подаваемого на магазин номинального значения переменного тока:

    • «1» 1 А;
    • «2» 2 А;
    • «5» 5 А.

    В зависимости от суммарного значения полной мощности нагрузки:

    • «60» 60 ВА;
    • «100» 100 ВА (допускается каскадное включение до 3-х магазинов).

  • Технические характеристики магазина нагрузок для автоматизированной поверки трансформаторов тока МНТТ:

    Параметр Значение
    Электропитание от сети переменного тока 220 ... 240 В, 47 ... 63 Гц
    Потребляемая мощность по цепи переменного тока не более 100 ВА
    Диапазон рабочих температур от +10 до +35 °С
    Масса не более 23 кг
    Габаритные размеры (В×Ш×Г) 132 × 485 × 450 мм
    Номинальный ток нагрузки 1; 2; 5 А
    Диапазон входного тока относительно номинального от 1 до 120 %
    Частота тока нагрузки 50 ± 0,5 Гц
    Воспроизводимые значения мощности нагрузки
    Модификация «60» 1; 1,25; 2.5; 3.75; 5; 6.25; 7.5; 10; 12,5; 15; 18,75; 20; 25; 30; 40; 50; 60 ВА
    Модификация «100» 0,5; 1; 1.25; 2; 2.5; 3; 3.75; 5; 6.25; 7.5; 10; 12,5; 15; 18,75; 20; 25; 30; 40; 50; 60; 75; 100 ВА
    Воспроизводимые значения коэффициента мощности cosφ (Кр) 0,8; 1
    Предел допускаемой относительной основной погрешности при воспроизведении значений нагрузок ±4 % (при номинальном напряжении и в пределах диапазона рабочих температур)
    Защита оболочек IP20
    Срок службы 10 лет

  • Комплект поставки МНТТ

    № Наименование Количество
    1 Магазин нагрузок для автоматизированной поверки трансформаторов тока МНТТ 1
