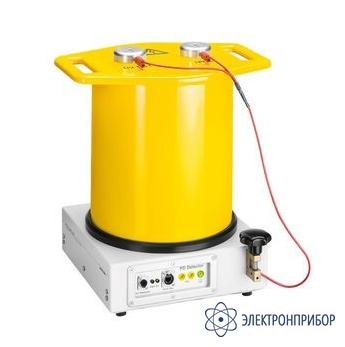

PD-TaD 60 — система диагностики кабелей методом локализации частичных разрядов

Код товара: 56956

  • Назначение системы диагностики кабелей методом локализации частичных разрядов PD-TaD 60:

    Портативная система диагностики ЧР PD-TaD 60 в сочетании с СНЧ-генератором предназначена для диагностики кабелей, кабельных муфт методом измерения уровня частичных разрядов на частоте 0,1 Гц и измерения коэффициента диэлектрических потерь (одновременно с измерением частичных разрядов). Измерения коэффициента диэлектрических потерь проводится только при наличии данной функции в СНЧ-установке, таких как FRIDA TD или VIOLA TD.

    Прибор PD-TaD 60 очень компактный, при этом, в нем совмещены два наиболее эффективных и доказавших свою надежность метода оценки степени старения кабелей низкого и среднего напряжения и кабельной арматуры. Видимость кабеля на 360° позволяет получить исчерпывающую картину в ходе одного испытания: раннее обнаружение и локализация проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на базе значений коэффициента диэлектрических потерь.

    Возможность одновременного проведения измерения ЧР и коэффициента диэлектрических потерь дает значительную экономию времени и позволяет более эффективно выполнять испытание всей кабельной сети. Кроме того, одновременный мониторинг значений тангенса дельта и активности ЧР позволяет обнаруживать скрытые дефекты (например, при проникновении воды в муфты).

    Прибор PD-TaD 60 легкий и очень прочный, он идеально подходит для работы в полевых условиях. Комплектующие и соединительный кабель размещены в прочном транспортировочном кейсе, удобном для переноски.

    Возможности системы диагностики кабелей методом локализации частичных разрядов PD-TaD 60 c установками FRIDA TD и VIOLA TD:

    • Оценка диэлектрического состояния изоляции, регистрация ЧР;
    • Поиск дефектов кабельной изоляции;
    • Оптимизированное испытание установленным напряжением с сокращением длительности;
    • испытания для кабеля в хорошем состоянии;
    • Сокращение длительности измерения благодаря одновременному измерению тангенса;
    • Дельта и на ЧР;
    • Более эффективное обнаружение скрытых повреждений (например влажных муфт) благодаря одновременному мониторингу значений тангенса дельта и активности ЧР.

  • Технические характеристики системы диагностики кабелей методом локализации частичных разрядов PD-TaD 60:

    Параметр Значение
    Высоковольтный блок связи + детектор ЧР
    Входное напряжение 42,5 кВ дейст/60 кВ пик
    Емкость конденсатора связи 8 нФ
    Габаритные размеры не более 400 х 330 х 330мм
    Масса не более 18 кг
    Калибратор CAL1B
    Импульсный заряд 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 нКл
    Питание 9-вольтная батарея типа «крона», DIN/МЭК 6F22
    Локализация частичных разрядов
    Теоретический диапазон измерений 10 … 12800 м (80 м/мкс)
    Скорость распространения 50-120 м/мсек
    Частота квантования 100 МГц
    Диапазон измерения 1 пКл – 100 нКл
    Приведенная погрешность определения места ЧР в рабочих условиях 1% длины кабеля
    Разрешение ±0,1 пКл/ ± 0,1 м
    Измерение коэффициента диэлектрических потерь и MWT
    Автоматическая регистрация и компенсация токов утечки интегрирована
    Управление процессом измерения с помощью СНЧ-генератора BAUR FRIDA TD или VIOLA TD
    Ноутбук
    Процессор Intel Core i5
    Операционная система Windows 7 Ultimate 32-разрядная (или выше)
    Оперативная память минимально 4 Гб
    Жесткий диск минимально 256 Гб SSD
    Общие данные
    Входное напряжение 90–264 В, 47/63 Гц
    Частота сети питания 45…60 Гц
    Масса не более 20 кг с блоком питания
    Рабочая температура -10°C … +50°C, без конденсации влаги
    Температура хранения -20°C … +60°C, без конденсации влаги
    Относительная влажность без конденсации влаги

  • Комплект поставки PD-TaD 60

    № Наименование Количество
    1 Высоковольтное соединение с интегрированным блоком для измерения ЧР 1
    2 Транспортировочный кейс 1 1
    3 ВЧ-фильтр 1
    4 Крепежные элементы 1
    5 Блок питания Power Box 1
    6 Калибратор CAL 1B 1
    7 Комплект для подключения, включая соеденительные кабели и адаптеры 1
    8 Руководство по эксплуатации 1
