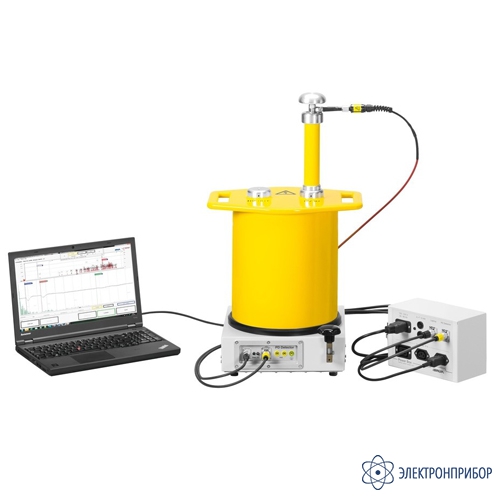

PD-TaD 62 — портативная система диагностики ЧР

Код товара: 56952
  • 76048-19

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      76048-19 до 12.09.2024

    • Производитель

      BAUR, Австрия

    Назначение портативной системы диагностики ЧР PD-TaD 62:

    Переносная диагностическая система PD-TaD 62 в сочетании с генератором VLF предназначена для:

    • Диагностики и локализации частичных разрядов в изоляции кабеля, муфтах и концевых муфтах;
    • Одновременного измерения частичных разрядов и коэффициента диэлектрических потерь;
    • Испытания СНЧ с одновременным измерением частичных разрядов;
    • Регистрации и локализации активности частичных разрядов в изоляции кабеля;
    • Оптимизированного испытания установленным напряжением с сокращением длительности испытания для кабеля в хорошем состоянии;
    • Более эффективного обнаружения скрытых повреждений (например влажных муфт) благодаря выявлению проблемных мест и одновременному мониторингу значений тангенса дельта и активности ЧР;
    • Комплексного испытания MWT: испытания СНЧ с одновременным измерением частичных разрядов и коэффициента диэлектрических потерь.

    Функциональные особенности портативной системы диагностики ЧР PD-TaD 62:

    • PD-TaD 62 объединяет в себе два эффективных и проверенных метода оценки состояния кабелей среднего напряжения и кабельных аксессуаров. Прибор позволяет провести комплексный анализ кабеля, обнаружить и локализовать слабые места посредством измерения ЧР и оценить старение диэлектрика на основе значений коэффициента рассеяния;
    • Возможность одновременного измерения коэффициента частичного разряда и рассеяния экономит время и повышает эффективность при проверке всей кабельной сети. Одновременный мониторинг значений tan δ и активности PD также помогает обнаруживать скрытые дефекты (например, влажные суставы);
    • Легкий, прочный и портативный PD-TaD идеально подходит для мобильного использования в полевых условиях. Устройство и аксессуары удобно перевозить в прочных кейсах.

  • Технические характеристики портативной системы диагностики ЧР PD-TaD 62:

    Параметр Значение
    PD-TaD 62
    Высоковольтный блок связи:
    Входное напряжение 44 кВдейств./62 кВпик.
    Емкость конденсатора связи 10 нФ
    Детектор ЧР:
    Обеспечение питанием и передача данных через блок питания Power Box (технология Power over Ethernet)
    Усиление сигнала 0 – 75 дБ
    Вид защиты IP54
    Габариты (Ш x В x Г) приблизительно 410 x 463 x 369 мм
    включая ВЧ-фильтр приблизительно 410 x 668 x 369 мм
    Вес приблизительно 17 кг
    включая ВЧ-фильтр приблизительно 17,5 кг
    Калибратор CAL1B
    Электрический заряд (импульсы) 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 нКл
    Питание 9-вольтная батарея типа «крона», DIN/МЭК 6F22
    Программное обеспечение системы BAUR
    Пользовательский интерфейс на 23 языках
    Подробная информация в техническом паспорте системного ПО BAUR (для измерения ЧР)
    Локализация частичных разрядов
    Теоретический диапазон измерения 10 – 12 800 м (при v/2 = 80 м/мкс)
    Скорость распространения сигнала 50 – 120 м/мкс
    Частота дискретизации 100 Мсэмплов/с (10 нс)
    Диапазон измерения ЧР 1 пКл – 100 нКл
    Точность приблизительно 1% длины кабеля
    Разрешение 0,1 пКл / 0,1 м
    Измерение коэффициента диэлектрических потерь и MWT
    Автоматическая регистрация и компенсация токов утечки интегрирована
    Управление процессом измерения с помощью СНЧ-генератора BAUR frida TD или viola TD
    Подробная информация в техническом паспорте соответствующего СНЧ-генератора BAUR
    Ноутбук
    Процессор Intel Core i5
    Операционная система Windows 7 Ultimate 32-разрядная (или выше)
    Оперативная память не менее 4 Гб
    Жесткий диск не менее 256 Гб, SSD
    Блок питания
    Входное напряжение 90–264 В, 47–63 Гц
    Потребляемая мощность максимальная 3 500 ВА
    Максимальный ток 16 A
    Интерфейс PD-TaD 62 Ethernet (PoE)
    Габариты (Ш x В x Г) 160 x 120 x 240 мм
    Вес приблизительно 1,7 кг
    Общие данные
    Температура окружающей среды (рабочая) от -10 до +50 °C
    Температура хранения от -20 до +60 °C
    Относительная влажность воздуха без отвода конденсата
    Безопасность и ЭМС Соответствует директиве ЕС (знак "СЕ") по низковольтному оборудованию (2014/35/ЕС) и директиве по электромагнитной совместимости (2014/30/ЕС), а также стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее
    Транспортировочный кейс вес и габариты (Ш x В x Г)
    Транспортировочный кейс 1 с системой PD-TaD 62 приблизительно 38 кг; 800 x 581 x 482 мм
    Транспортировочный кейс 2 для принадлежностей приблизительно 22,5 кг; 627 x 497 x 303 мм

  • Комплект поставки PD-TaD 62

    № Наименование Количество
    1 Высоковольтный блок связи с интегрированным детектором ЧР 1
    2 ВЧ-фильтр, крепежные элементы 1
    3 Блок питания Power Box 1
    4 Калибратор ЧР CAL 1B 1
    5 Комплект для подключения, включая соеденительные кабели и адаптеры 1
    6 Руководства по эксплуатации 1
    7 Ноутбук, включая сумку 1
    8 Системное программное обеспечение BAUR 3.x на USB накопителе 1
    9 ОС Windows 7 Ultimate на USB накопителе 1
