Liona — прибор для измерения на ЧР под рабочим напряжением

Код товара: 56957
  • Прибор для измерения на чр под рабочим напряжением Liona Прибор для измерения на чр под рабочим напряжением Liona

    Назначение прибора для измерения на ЧР под рабочим напряжением Liona:

    Liona — это портативный измерительный прибор для измерения и определения местоположения частичных разрядов в кабелях и распределительных устройствах без их вывода из эксплуатации. Прибор позволяет в режиме эксплуатации и без отключения выполнять испытание кабельных систем и электрооборудования на наличие частичных разрядов, а также выявлять тенденции в состоянии оборудования. Всего один экспресс-тест на частичные разряды позволит точно оценить состояние вашей системы всего за 5-10 минут.

    Функциональные особенности прибора для измерения на ЧР под рабочим напряжением Liona:

    • Прибор позволяет обнаружать ЧР без вывода кабельного участка из эксплуатации;
    • Технология DeCIFer® обеспечивает идентифицию ЧР на основании анализа 500 млн результатов измерений;
    • Точное определение местоположения ЧР с помощью транспондера iPD;
    • 4 одновременных измерительных канала.

  • Технические характеристики прибора для измерения на ЧР под рабочим напряжением Liona:

    Параметр Значение
    Измерение на ЧР
    Диапазон измерения на ЧР кабеля 5 пКл – 1000 нКл
    Анализ ЧР PRPD (анализ характеристики ЧР) — анализ формы кривой
    Частота дискретизации 100 Mсэмплов/с
    Разрешение 14 бит
    Источники триггеров Сеть (внутренний), внешний (TTL), УКВ (синхронизирующий трансмиттер)
    Аналоговый диапазон входных напряжений ±1,0 В (разрешение ±61 мкВ)
    Рабочие режимы ПО Режим измерения на ЧР: предназначен для плановых и периодических измерений; режим осциллографа: предназначен для подробного изучения
    Фильтрация паразитных сигналов и классифицирование ЧР Алгоритм DeCIFer®
    Создание отчетов На мониторе, в формате PDF
    Разъем для передачи данных USB 2.0, Ethernet
    Входные каналы
    Количество 4
    Типы датчиков TEV, HFCT (калиброванные)
    Защита от перенапряжения 500 В

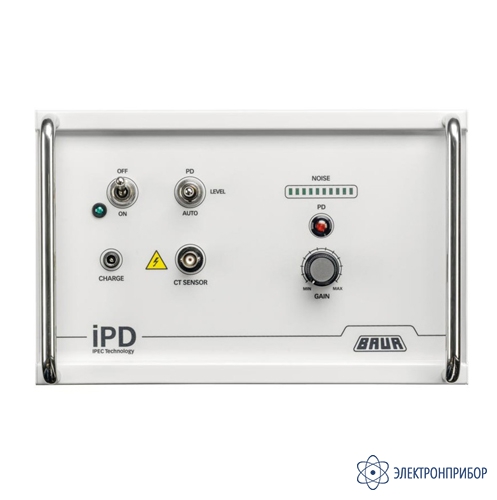

    Транспондер iPD (опция для определения местоположения ЧР и измерения длины кабеля)
    Импульсное напряжение 500 В
    Режимы триггера ЧР, УРОВЕНЬ, АВТОМАТИЧЕСКИЙ
    Общие характеристики
    Входное напряжение 90–264 В, 50/60 Гц
    Температура окружающей среды (рабочая) от -10 до +45 °C
    Температура хранения от -20 до +60 °C
    Относительная влажность воздуха ≤ 90 %, без отвода конденсата
    Соответствует требованиям для маркировки «СЕ» Соответствует директиве в отношении низковольтного оборудованию (2006/95/EC) и электромагнитной совместимости (2004/108/EC)
    Вид защиты IP 67 в закрытом состоянии
    Языки микропрограммы Немецкий, английский, французский, португальский, русский, испанский
    Электропитание (встроенный аккумулятор с зарядным устройством) Литий-ионный полимерный аккумулятор 8 Ач; 12,6 В постоянного тока; 96 Втч
    Продолжительность работы от аккумулятора Приблизительно 12 часов
    Габариты (Ш x В x Г) Приблизительно 190 x 260 x 160 мм
    Вес 4 кг

  • Комплект поставки Liona

    № Наименование Количество
    1 Прибор для измерения на ЧР под рабочим напряжением Liona 1
    2 Индуктивный датчик HFCT, 100/50 мм 4
    3 Индуктивный датчик HFCT, 140/100 мм 4
    4 Емкостный датчик TEV 2
    5 Коаксиальный кабель RG58 с разъемом BNC (2 м) 4
    6 Коаксиальный кабель RG58 с разъемом BNC (5 м) 4
    7 Штекерный разъем BNC синхронизирующий трансмиттер (с батареями) 8

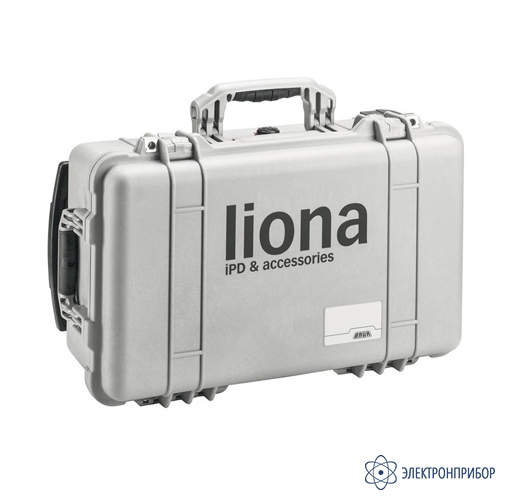

    8 Кейс Peli для принадлежностей 1
    9 Провод заземления 1
    10 Сетевой кабель 1
    11 Руководство по эксплуатации 1
