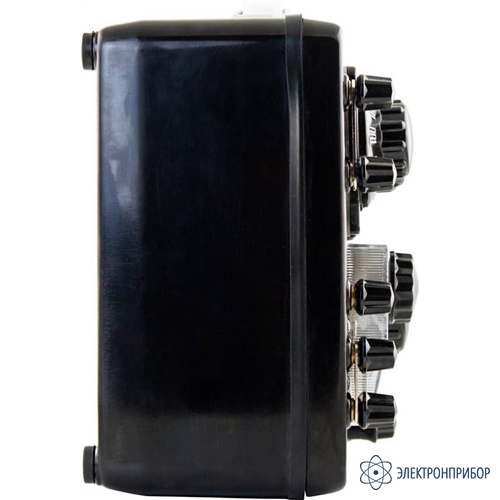

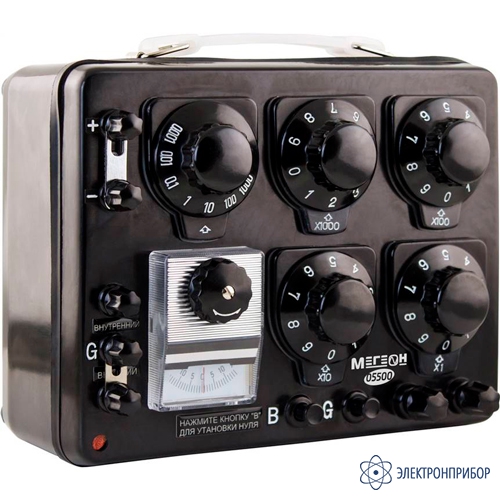

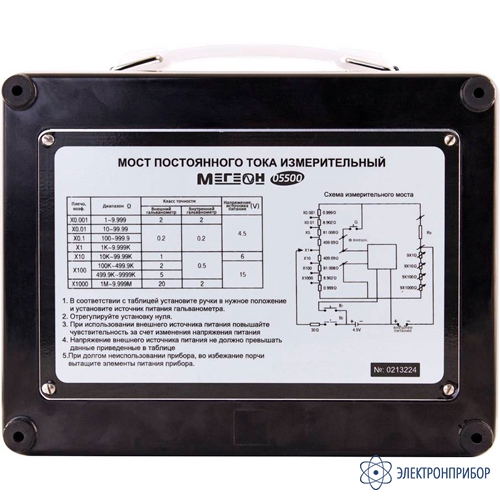

МЕГЕОН 05500 — измерительный мост постоянного тока

Код товара: 58725
  • Измерительный мост постоянного тока МЕГЕОН 05500 Измерительный мост постоянного тока МЕГЕОН 05500 Измерительный мост постоянного тока МЕГЕОН 05500

    • Гарантия

      1 год

    • Производитель

      МЕГЕОН

    • Артикул

      к0000022209

    Описание измерительного моста постоянного тока МЕГЕОН 05500:

    МЕГЕОН 05500 – измерительный мост постоянного тока. Прибор имеет широкие функциональные возможности: измерение электрического сопротивления по постоянному току по мостовой схеме, определение места повреждения (по схеме Варлея и Муррея) и измерение асимметрии проводов. Прибор лёгок в эксплуатации, точен, надёжен. Современная конструкция переключателей позволяет получить очень низкое нулевое сопротивление, а применение современных резисторов – высокую точность. Наличие встроенного источника питания позволяет применять изделие в "полевых" условиях.

    Особенности измерительного моста постоянного тока МЕГЕОН 05500:

    • Измерения электрического сопротивления постоянному току по схеме одинарного моста;
    • Определение места повреждения кабеля посредством петли Варлея;
    • Определение места повреждения кабеля посредством петли Муррея;
    • Использование моста, как магазина сопротивлений.

  • Технические характеристики измерительного моста постоянного тока МЕГЕОН 05500:

    Параметр Значение
    Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча Декада х1 ±2%
    Декада х10 ±1%
    Декада х100 ±0,1%
    Декада х1000 ±0,1%
    Среднее значение начального сопротивления магазина, Ом 0,02
    Вариация начального сопротивления магазина сопротивлений сравнительного плеча, не более 0,003 Ом
    Пределы допускаемой дополнительной по- грешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур Не более основного % погрешности для каждой декады
    Минимальное значение сопротивления плеч отношений 1 Ом
    Электрическое сопротивление изоляции, не менее 107 Ом
    Электрическая прочность изоляции (переменный ток) 0,5 кВ
    Время установления показаний гальванометра Менее 4 с
    Напряжение питания постоянного тока в зависимости от диапазона измерений 4,5 В … 15 В
    Встроенный источник питания 3 батареи 1,5В тип LR14/C
    Нормальные условия применения Температура окружающего воздуха 20°С ±1,5°С
    Относительная влажность воздуха 40%...60%
    Рабочие условия применения Температура окружающего воздуха 10°С ... 35°С
    Относительная влажность воздуха 25%...75%
    Средняя наработка на отказ 16000 ч
    Средний срок службы, не менее 10 лет
    Габаритные размеры (Ш х Д х В) 225 х 175 х 120 мм
    Масса, не более 2150 г

  • Комплект поставки МЕГЕОН 05500

    № Наименование Количество
    1 Измерительный мост постоянного тока МЕГЕОН 05500 1
    2 Руководство по эксплуатации 1
    3 Гарантийный талон 1
