ТСп/пК, ТС п/п К

Термопреобразователи

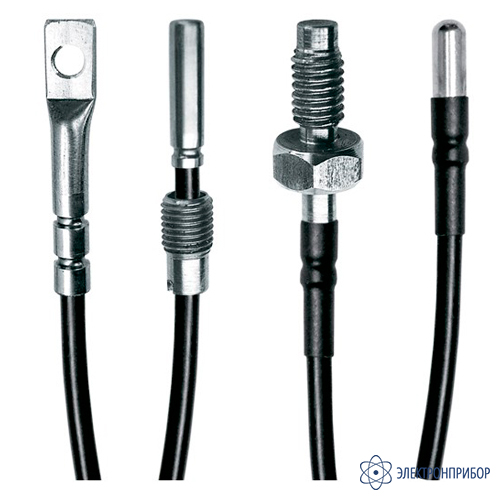

ТС.п/п–К — термопреобразователь с полупроводниковым чувствительным элементом

Код товара: 80315

    • Гарантия

      1.5 года

    • Производитель

      РЭЛСИБ

    Назначение термопреобразователя с полупроводниковым чувствительным элементом ТС.п/п–К:

    Термопреобразователи ТС.п/п предназначены для измерения температуры воздуха, жидкости, поверхности крупногабаритных изделий или труб, например: в системах горячего водоснабжения и других измеряемых рабочих сред, химически неагрессивных и не разрушающих материал защитной арматуры термопреобразователя. В термопреобразователях в качестве чувствительного элемента используется полупроводниковый датчик ТС 1047 фирмы «Microchip». Термопреобразователи ТС.п/п предназначены для работы с терморегуляторами: Ратар-01.п/п, Ратар-02.п/п, Ратар-02К, Ратар-02-1, Ратар-02А-1.

    Условные обозначения параметров термопреобразователя с полупроводниковым чувствительным элементом ТС.п/п–К:

    TC.п/п-X-D-l-L, где:
    X - конструктивное исполнение: К2; К2.1; К3; К4; К4.1; К5; К9;
    D - диаметр монтажной части, мм: 5; 6; 8;
    l - длина монтажной части, мм: 13; 20; 30; 60; 80; 100; 120; 160; 200; 250; 320;
    L - длина кабеля, м:  0,2; 1,0; 2,0; 4,0; 6,0.

    Особенности термопреобразователя с полупроводниковым чувствительным элементом ТС.п/п–К:

    • большой выходной сигнал напряжения;
    • удобство применения;
    • отсутствие дополнительных требований к присоединительному кабелю;
    • высокая надёжность;
    • низкая цена.

  • Технические характеристики термопреобразователя с полупроводниковым чувствительным элементом ТС.п/п–К:

    Параметр Значение
    Диапазон измеряемой температуры, °С  -40…+125
    Пределы допускаемого отклонения, °С  ±0,5
    Напряжение питания (от терморегулятора Ратар), В от 2,7 до 4,4
    Выход, В 0,1 до 1,75
    Чувствительность, мВ/°С 10
    Рабочее давление для К3 – до 0,1 МПа;
    для К4 и К4.1 – до 16,0 МПа
    Материал защитной арматуры 12Х18Н10Т по ГОСТ 5632–72
    Тип кабеля RFM; RFS
    Средний срок службы не менее 5 лет

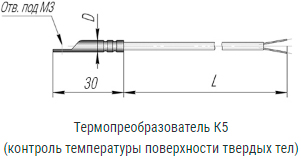

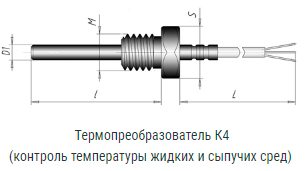

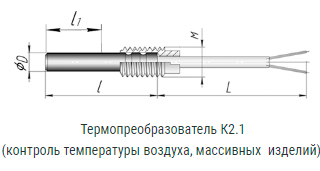

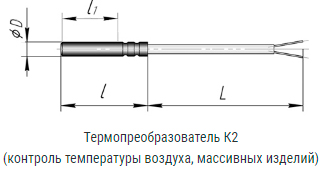

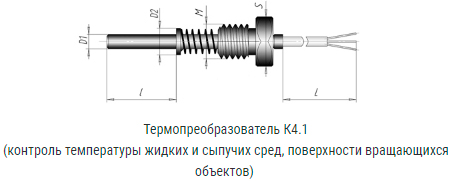

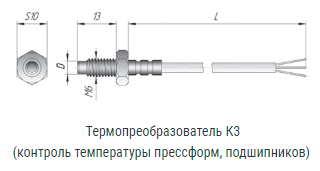

    Внешний вид и габаритные размеры термопреобразователя с полупроводниковым чувствительным элементом ТС.п/п–К:

    Конструктивное исполнение Диаметр монтажной части, D, мм Длина монтажной части, l, мм Длина кабеля, L, м
    5,0; 6,0 20,0; 30; 60,0; 80,0; 100,0 0,2; 1,0; 2,0; 4,0; 6,0
    5,0 20,0; 30,0;60,0 80,0; 100,0 0,2; 1,0; 2,0; 4,0; 6,0
    5,0 13,0 0,2; 1,0; 2,0; 4,0; 6,0
    5,0; 6,0; 8,0 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250; 320 0,2; 1,0; 2,0; 4,0; 6,0
    5,0; 6,0; 8,0 60,0; 80,0; 100,0; 120,0; 160,0; 200,0; 250; 320 0,2; 1,0; 2,0; 4,0; 6,0
    5,0 30,0 0,2; 1,0; 2,0; 4,0; 6,0

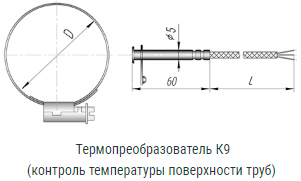

    Диаметр хомута: 20,0; 40,0; 60,0; 80,0; 120,0 (хомут в комплект поставки не входит) 60,0 0,2; 1,0; 2,0; 4,0; 6,0

  • Комплект поставки ТС.п/п–К

    № Наименование Количество
    1 Термопреобразователь с полупроводниковым чувствительным элементом ТС.п/п–К 1
    2 Паспорт 1
