Установка осушки газов (исполнение 1)

Код товара: 66417

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Гарантия

  12 месяцев
- Производитель

  ЭКСИС
- Артикул

  3153
Назначение установки осушки газов (исполнение 1):

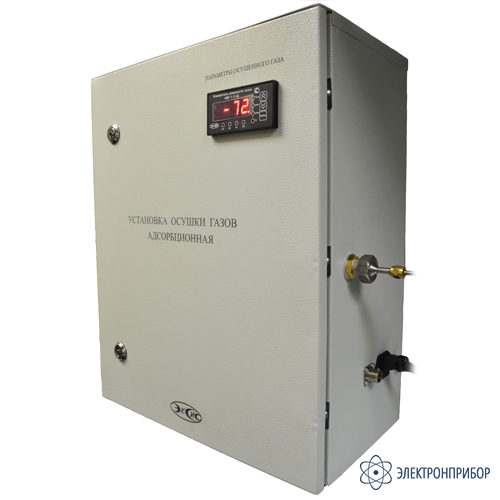

Адсорбционные установки осушки газов (далее осушители или установки) выпускаются в металлических шкафах и предназначены для осушки и подготовки сжатого воздуха или азота.

Описание установки осушки газов (исполнение 1):

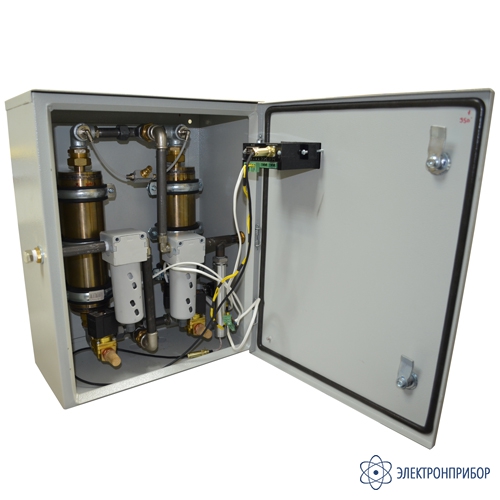

Малогабаритная адсорбционная установка осушки газа исполнение 1 (контроль влажности газа на выходе из осушителя) состоит из: адсорбер в количестве 2-х штук; нижний и верхний распределитель потока; фильтр предварительной и тонкой очистки; электромагнитный клапан; дроссель; глушитель, переключающий клапан; преобразователь ИПВТ-08; измеритель влажности газов ИВГ-1; коллектор; манометр; соединительный кабель.

Устройство и принцип работы

Установки осушки являются адсорбционными с попеременными фазами адсорбции и регенерации и служат для осушения сжатого воздуха или азота. В осушителе установлено два адсорбера для обеспечения непрерывной работы. Установки выпускаются в 2 исполнениях, которые определяются возможностью измерения влажности газа на входе установки.

В обоих адсорберах попеременно происходит, соответственно в одном адсорбере – осушение среды, а в другом – регенерация. Этот способ обеспечивает непрерывную работу.

Особенности установки осушки газов (исполнение 1):
- Осушка инертных газов до -70 °C т.р.;

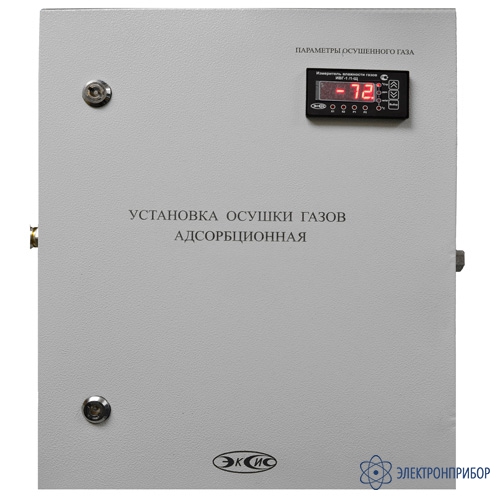

- Индикация влажности выходного газа.

Технические характеристики установки осушки газов (исполнение 1):

Параметр		Значение
Напряжение питания, В		220±22 В, 50±1 Гц
Потребляемая мощность, Вт		Не более 50
Рабочие условия установки	Температура воздуха, ºС	От - 20 до + 50
	Относительная влажность, % (без конденсации влаги)	До 95
	Атмосферное давление, кПа	От 84 до 106
Рабочая среда сжатый воздух/азот	Температура, ºС	50
	Влажность воздуха на выходе под давлением, ºС	-70
Рабочее давление среды, атм		От 4 до 16
Максимальный расход, кубометр/ч (на 1 атм, при 20 ºС)		5
Потери на регенерацию, кубометр/ч		Не более 1
Потеря давления, атм		Не более 0,05
Остаточное содержание воды на выходе осушителя, мг/кубометр		Не более 0,0027
Класс чистоты сжатого газа (по ISO 8573-1), не хуже	На входе осушителя	3 класс
	На выходе осушителя	1 класс
Присоединение, G		3/8
Габаритные размеры установки, мм		Не более 450 х 500 х 230
Масса установки, кг		Не более 26

Комплект поставки Установка осушки газов (исполнение 1)

№	Наименование	Количество
1	Установка осушки газов (исполнение 1)	1
2	Сетевой кабель	1
3	Руководство по эксплуатации	1
4	Паспорт ИВГ-1 /1-Щ	1
5	Паспорт	1
