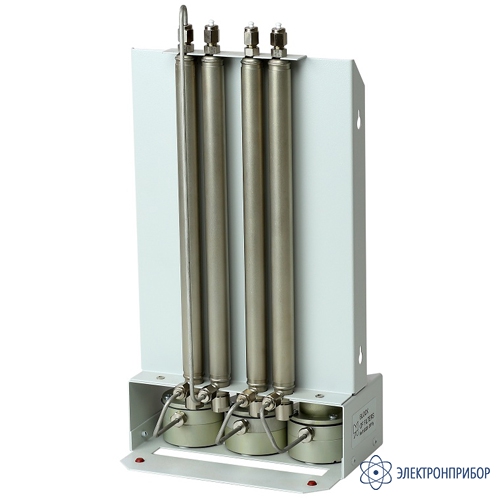

Блок фильтров
Код товара: 63965-
Назначение блока фильтров:
Блок фильтров осуществляет дополнительную стабилизацию давления и очистку потоков газа-носителя, водорода и воздуха на входе в хроматограф.
Блок фильтров, в зависимости от исполнения, имеет от одного до трех каналов, каждый из которых состоит из последовательно соединенного механического регулятора давления и фильтра, наполненного адсорбентом. При необходимости в блок фильтров может быть установлен дополнительный фильтр. Существует исполнение блока фильтров с фильтрами, без стабилизирующих регуляторов давления (214.5.884.012-01).
Блок фильтров рекомендуется использовать в следующих случаях:
- при питании газовых линий из баллона с редуктором, имеющим одну ступень редуцирования;
- при использовании воздушного компрессора без стабилизации давления на выходе;
- при использовании генератора водорода, имеющего броски давления на выходе;
- при проявлении в работе прибора недостатков, указанных выше.
Блок фильтров 214.5.884.012-01 (без регуляторов давления) рекомендуется при необходимости очистки газов.
Устройства, производимые СКБ "Хроматэк" для обеспечения питания газов (генератор водорода, компрессор, а также редуктор 214.5.882.003 в составе комплекта газовой арматуры), обеспечивают необходимую точность поддержания давления. При поставке с хроматографом этих устройств, блок фильтров не используется.
Описание блока фильтров:
При подаче газа из баллонов под давлением (до 15 МПа) часто используются редукторы с одной ступенью регулирования. Эксплуатация таких редукторов в составе газового хроматографа связана с рядом недостатков:
- скачки давления газа на выходе редуктора приводят к нестабильной работе регуляторов расхода газа хроматографа и нестабильной нулевой линии детектора;
- натекание газа в линию через редуктор в закрытом состоянии может привести к превышению давления в газовой линии выше допустимого уровня и выходу из строя газовых регуляторов хроматографа.Эти недостатки проявляются также при использовании генераторов водорода и компрессоров воздуха с недостаточной стабилизацией давления на выходе.
Блок фильтров выпускается в четырех модификациях, отличающихся количеством каналов и наличием регуляторов:
- Модель 214.5.884.012 - три канала с фильтрами и стабилизирующими регуляторами давления;
- Модель 214.5.884.012-01 - три канала с фильтрами, без регуляторов давления;
- Модель 214.5.884.012-02 - два канала с фильтрами и регуляторами давления;
- Модель 214.5.884.012-03 - один канал с фильтром и регулятором давления. -
Технические характеристики блока фильтров:
Параметр Модель 214.5.884.012 Модель 214.5.884.012-01 Модель 214.5.884.012-02 Модель 214.5.884.012-03 Количество каналов Три канала с фильтрами Три канала с фильтрами Два канала с фильтрами Один канал с фильтром Регуляторы давления Стабилизирующие Без регуляторов Есть Есть Максимальное давление на входе 0,7 МПа Давление на выходе (соответствует допустимому входному давлению хроматографа) 0,4 МПа Присоединительная резьба М 8*1 Диаметр подключаемого трубопровода 3 мм -
Комплект поставки Блок фильтров
№ Наименование Количество 1 Блок фильтров в соответствующей модификации 1 -
