СПГН, СПГ Н
Оборудование для подготовки и очистки газов

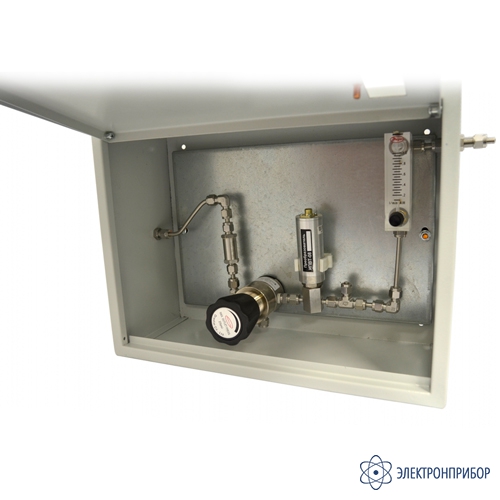

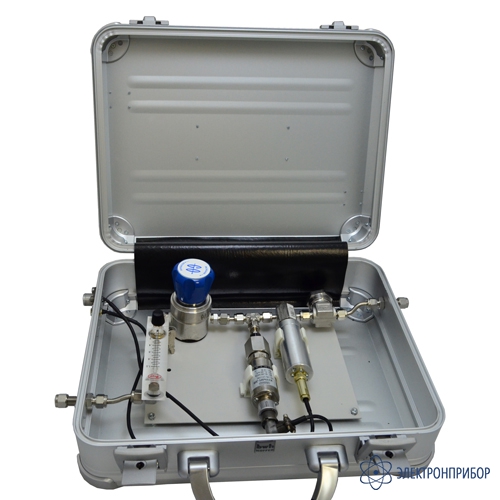

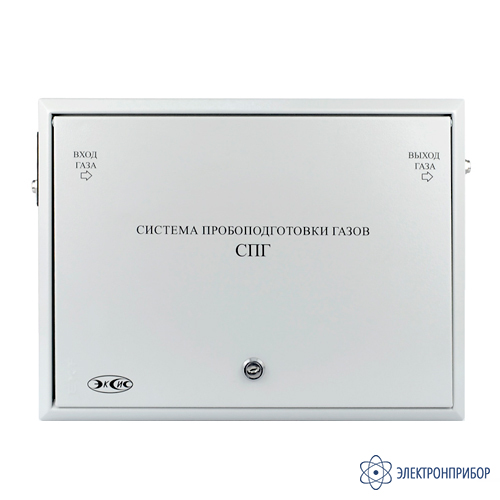

СПГ-Н — система пробоподготовки газа
Код товара: 66480-
-
Гарантия
12 месяцев
-
Производитель
Назначение системы пробоподготовки газа СПГ-Н:
Системы пробоподготовки газов СПГ-Н поставляются вместе с приборами ИВГ-1 и предназначены для очистки и подготовки газовой смеси (воздуха) к измерению микровлажности в диапазоне от -80 до 0 ºС по точке росы. Поставляются в комплекте с ИПВТ-08 (включен в стоимость), в упаковочном деревянном ящике (включен в стоимость).
Система подготовки газа СПГ-Н, предназначена для измерения температуры точки росы сжатых газов при атмосферном давлении, с понижением текущего.
Ркамеры = Ратмосферному.
Обозначения:
Д1 - до 25 атм, Д2 - до 160 атм, Д3 - до 400 атм;
ФП - фильтр от пыли, ФМ - фильтр от масел;
Р - наличие ротаметра;
Д - наличие датчика давления. -
-
Технические характеристики системы пробоподготовки газа СПГ-Н:
Характеристики модификаций СПГ-Н Модификация Максимально допустимое давление газа на входе, атмосферы, атм, не более Тип фильтра Наличие датчика давления Наличие ротаметра СПГ-Н-Д1-ФМ 25 Масляный Нет Нет СПГ-Н-Д1-ФМ-Р 25 Масляный Нет Есть СПГ-Н-Д1-ФМ-Д 25 Масляный Есть Нет СПГ-Н-Д1-ФМ-Д-Р 25 Масляный Есть Есть СПГ-Н-Д1-ФП 25 Пылевой Нет Нет СПГ-Н-Д1-ФП-Р 25 Пылевой Нет Есть СПГ-Н-Д1-ФП-Д 25 Пылевой Есть Нет СПГ-Н-Д1-ФП-Д-Р 25 Пылевой Есть Есть СПГ-Н-Д2-ФМ-Р 160 Масляный Нет Есть СПГ-Н-Д2-ФМ-Д-Р 160 Масляный Есть Есть СПГ-Н-Д2-ФП-Р 160 Пылевой Нет Есть СПГ-Н-Д2-ФП-Д-Р 160 Пылевой Есть Есть СПГ-Н-Д3-ФМ-Р 400 Масляный Нет Есть СПГ-Н-Д3-ФМ-Д-Р 400 Масляный Есть Есть СПГ-Н-Д3-ФП-Р 400 Пылевой Нет Есть СПГ-Н-Д3-ФП-Д-Р 400 Пылевой Есть Есть Общие характеристики Параметр Значение Осушаемые газы Воздух, азот, инертные газы Условия эксплуатации системы Температура, °С +5…+40 Относительная влажность, % 2...98 Класс чистоты газа по влажности (на входе системы), не хуже газа на входе системы 5 Тонкость фильтрации, мкм 1 Влажность измеряемого газа, °С т.р. -80...0 Способ подключения к газовой магистрали Обжимная трубка Ø6 Габаритные размеры, мм 460 х 310 х 160 Масса изделия, кг Не было 10 -
Комплект поставки СПГ-Н
№ Наименование Количество 1 Cистема пробоподготовки газа СПГ-Н в соответствующей модификации 1 2 Комплект ЗИП Прокладка медная измерительного преобразователя влажности, толщина 2 мм 1 Прокладка медная для датчика давления, толщина 0.5 мм 1 Осушитель транспортировочный для измерителя влажности ИПВТ-08-ДY-М20х1,5 1 Гайка с обжимными кольцами HOKE (Gyrolok) 6SCNF316MM (CNFS-6M-SET-S316 Hy-Lok) 2 3 Паспорт 1 Дополнительная комплектация СПГ-Н:
(Поставляется за отдельную плату)
№ Наименование 1 Разъем РС-4 (ответная часть) 2 Разъем ОНЦ-РГ-09-4/14-Р12 3 Фильтрующий элемент 12.32.5CE 4 Фильтрующий элемент FTSE-4-1 -
Модификации СПГ-Н
Подберите модификацию по параметрам
Максимально допустимое давление газа на входеТип фильтраНаличие датчика давленияНаличие ротаметра -
