ТДМ 3, ТДМ3

Твердомеры

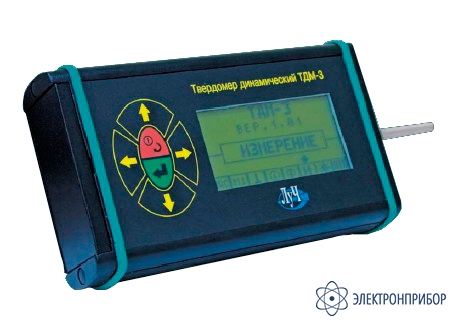

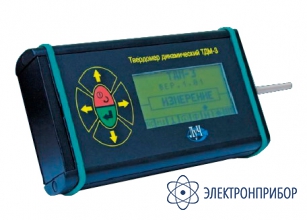

ТДМ-3 — динамический твердомер

Код товара: 72060
  • 35549-07

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      35549-07 до 03.11.2027

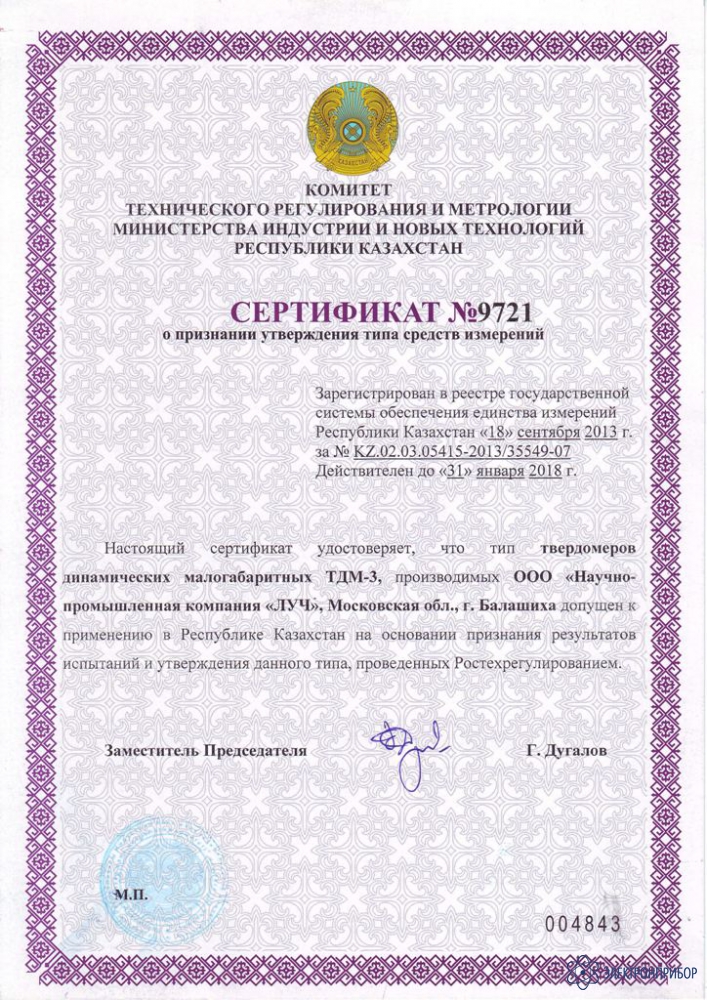

    Сертификаты

    Назначение динамического твердомера ТДМ-3:

    Твердомер динамический ТДМ-3 предназначен для экспрессного измерения твердости конструкционных, углеродистых и нержавеющих сталей, а также сплавов из цветных металлов по шкалам Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).

    Описание динамического твердомера ТДМ-3:

    Твердомер ТДМ-3 представляет собой портативные электронные приборы динамического действия. Принцип работы твердомера основан на определении отношения скоростей падения и отскока ударника, преобразуемого в числа твердости. Твердомер состоит из электронного блока, преобразователя (датчика) и зарядного устройства.

    Функционирование твердомера поддерживается микропроцессором. Управление прибором осуществляется через клавиатуру.

    Твердомер позволяет проводить измерения твёрдости металлов по шкалам твёрдости Роквелла HRC, Виккерса, Бринелля и Шора D, а также справочно оценивать твёрдость по шкалам HRA, HRB, HR30N, HR30T и имеет дополнительные шкалы, которые пользователь может калибровать самостоятельно.

    Автономный источник питания (аккумуляторная батарея) расположен внутри корпуса. На боковой поверхности корпуса имеются разъемы для подключения преобразователя, зарядного устройства и порт USB для связи с компьютером.

    Особенности динамического твердомера ТДМ-3:

    • возможность оценки твердости изделий из металлов и сплавов по шкалам Роквелла (HRA, HRB), Супер Роквелла (HRN, HRT), Шора (HSC) и Лейба (HL);
    • разбраковка материалов по упругим свойствам с помощью 4-х дополнительных шкал (SP1, SP2, SP3, SP4);
    • разбраковка материалов по твердости;
    • режим однократных или многократных (от 2 до 99) измерений;
    • режим «Эксперимент» (для установления корреляционных зависимостей между упругими свойствами и твердостью различных материалов);
    • коррекция показаний в зависимости от угла наклона преобразователя;
    • калибровка по образцовым мерам (от 2 до 9);
    • прочный алюминиевый корпус для тяжелых условий эксплуатации.

  • Технические характеристики динамического твердомера ТДМ-3:

    Параметр Значение
    Диапазон измерения:
    – шкала Роквелла (HRC)
    – шкала Бринелля (HB)
    – шкала Виккерса (HV)
    – шкала Шора (HSD)
    от 20,0 до 70,0
    от 75 до 450
    от 375 до 850
    от 20,0 до 99,9
    Погрешность измерения:
    – шкала Роквелла (HRC)
    – шкала Бринелля (HB)
    – шкала Виккерса (HV)
    – шкала Шора (HSD)
    ±2,0
    ±15
    ±15
    ±3,0
    Дискретность измерения:
    – шкала Роквелла (HRC)
    – шкала Бринелля (HB)
    – шкала Виккерса (HV)
    – шкала Шора (HSD)
    0,1
    1,0
    1,0
    0,1
    Угол наклона преобразователя до 180°
    Память 102400 измерений
    Интерфейс связи с персональным компьютером USB
    Размер рабочей части экрана 66 × 23 мм
    Электрическое питание:
    – сеть переменного тока
    – автономное
    220 В, 50 Гц
    2,4 В
    Время непрерывной работы не менее 25 ч
    Диапазон рабочих температур от -10 до +40 °С
    Степень защиты корпуса IP 65
    Габаритные размеры не более 145 × 85 × 35 мм
    Масса не более 0,5 кг

  • Комплект поставки ТДМ-3

    № Наименование Количество
    1 Твердомер динамический малогабаритный ТДМ-3 (электронный блок) 1
    2 Преобразователь 1
    3 Толкатель 1
    4 Зарядное устройство 1
    5 Кабель соединительный (компьютер/электронный блок) 1
    6 Дискета с программным обеспечением 1
    7 Паспорт 1
    8 Руководство по эксплуатации 1
    9 Методика поверки 1
    10 Транспортная тара 1

    Дополнительная комплектация ТДМ-3

    (Поставляется за отдельную плату)

    № Наименование
    1 Чехол для электронного блока
    2 Сумка для переноски
