П6-65 — антенна измерительная
Код товара: 53253-
-
Производитель
Назначение антенны измерительной П6-65:
Антенна П6-65 предназначена для работы в полевых, заводских и лабораторных условиях и может комплектоваться опорно-поворотным устройством (ОПУ), обеспечивающим ориентацию антенны по азимуту, углу места, плоскости поляризации и высоте.
Описание антенны измерительной П6-65:

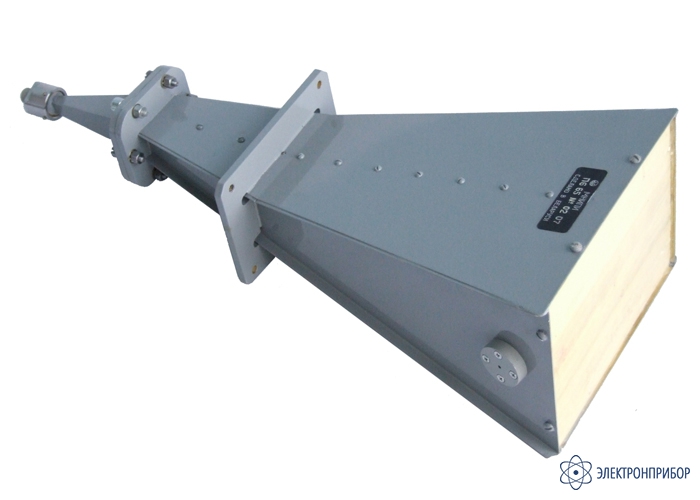

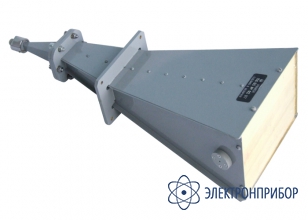

Антенна П6-65 представляет собой рупор, выполненный как одно целое с диапазонным волноводно-коаксиальным переходом Для коррекции фазовых искажений и обеспечения нормальной формы диаграммы направленности в рабочем диапазоне частот в апертуре измерительной антенны установлена линза из пенопласта.
Антенна измерительная П6-65 совместно с измерительными приемными устройствами и генераторами применяется для измерения плотности потока мощности электромагнитного поля синусоидальных, шумовых и импульсных сигналов, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.
Особенности антенны измерительной П6-65:
- Рабочий диапазон частот от 2,0 до 25,95 ГГц;
- Эффективная площадь: в диапазоне частот от 2 до 15 ГГц 25 см2; в диапазоне частот от 15 до 25,95 ГГц 15 см2;
- Коэффициент стоячей волны входа (КСВ) не более 2,0
- Уровень сигнала при ортогональной поляризации не более -20 дБ;
- Уровень боковых лепестков не более минус 8 дБ;
- Рабочие условия эксплуатации антенны: температура окружающего воздуха от минус 50 до плюс 60°C;
- Входной соединитель - стандартный коаксиальный разъём или SMA-типа.
-
-
Технические характеристики антенны измерительной П6-65:
Параметр Значение Рабочий диапазон частот, ГГц от 2,0 до 25,95 Эффективная площадь, см2, не менее 25 в диапазоне частот от 2 до 15 ГГц
15 в диапазоне частот от 15 до 25,95 ГГцКоэффициент стоячей волны входа (КСВ), не более 2,0 Уровень сигнала при ортогональной поляризации, дБ, не более -20 Уровень боковых лепестков, дБ, не более -8 Рабочие условия эксплуатации антенны температура окружающего воздуха от минус 50 до плюс 60°C Входной соединитель стандартный коаксиальный разъём или SMA-типа Габаритные размеры (ВxШxД), мм 410х164х114 Масса, кг 2 -
Комплект поставки П6-65
№ Наименование Количество 1 Антенна измерительная П6-65 1
