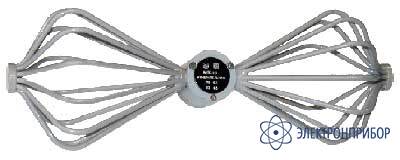

П6-62 — антенна измерительная

Код товара: 53252

  • Описание антенны измерительной П6-62:

    Антенна П6-62 предназначена для измерения напряженности электромагнитного поля совместно с измерительными приемными устройствами. Антенна является биконической вибраторной, состоящей из двух обращенных вершинами друг к другу конусов конечной длины. Диаграмма направленности антенны подобна диаграмме полуволнового вибратора. Электрические характеристики антенны приведены совместно с придаваемым к ней рабочим кабелем длиной 10 м. Антенна имеет стандартный коаксиальный соединитель.

    Особенности антенны измерительной П6-62:

    • Антенна представляет собой биконический вибратор;
    • Рабочий диапазон частот 300 - 1000 МГц;
    • Волновое сопротивление входа 50 Ом;
    • Предел допустимой погрешности антенного коэффициента ≤ ±1,5 дБ;
    • Коэффициент стоячей волны (КСВ) входа ≤ 2;
    • Уровень сигнала при ортогон. поляризации ≤ –20 дБ;
    • Поляризация в вертикальной плоскости 0 – 180°;
    • Рабочие условия экспуатации: –50 ≤ t° ≤ +60°С RH – 95 % при t° = 35°С Рмин.= 60 кПа (460 мм рт.ст.).

  • Технические характеристики антенны измерительной П6-62:

    Параметр Значение
    Диапазон частот 300-1000 МГц
    КСВ < 2
    Предел допустимой погрешности антенного коэффициента, не более ± 2,0 дБ
    Уровень сигнала ортогональной поляризации -20 дБ
    Температура окружающего воздуха от - 50 до + 60
    Относительна влажность воздуха 95 % при + 35 °С
    Габаритные размеры (ВxШxД) 400х145x150 мм
    Масса 1 кг

  • Комплект поставки П6-62

    № Наименование Количество
    1 Антенна измерительная П6-62 1
