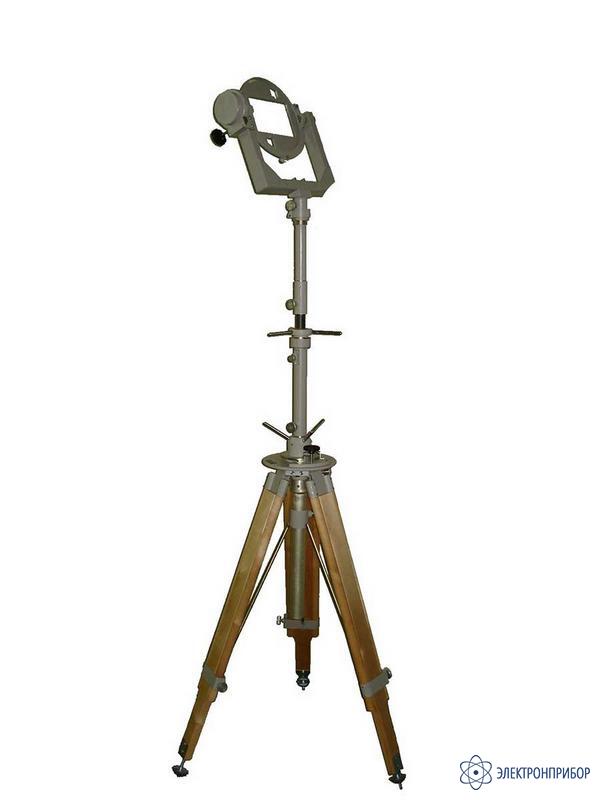

ОПУ-1 — опорно-поворотное устройство

Код товара: 53254

  • Назначение опорно-поворотного устройства ОПУ-1:

    Тренога ОПУ-1 предназначена для ориентации измерительных антенн по азимутальному углу, углу места и углу плоскости поляризации в лабораторных, заводских и полевых условиях

    Особенности опорно-поворотного устройства ОПУ-1:

    • Угол поворота по азимуту от 0° до 360° с нониусом ± 15°;
    • Угол поворота по углу места от минус 30° до плюс 90°;
    • Угол плоскости поляризации от минус 5° до плюс 95°;
    • Высота установки оси механизма ориентации от 1,15 до 2,1 м в исполнении УШЯИ.301554.001 и от 1,4 до 2,35 м в исполнении УШЯИ.301554.001-01;
    • Плавная регулировка высоты оси механизма ориентации 0,15 м;
    • По прочности при климатических и механических воздействиях тренога соответствует нормам группы 6 ГОСТ 22261-94.

  • Технические характеристики опорно-поворотного устройства ОПУ-1:

    Параметр Значение
    Угол поворота по азимуту от 0° до 360° с нониусом ± 15°
    Угол поворота по углу места от минус 30° до плюс 90°
    Угол плоскости поляризации от минус 5° до плюс 95°
    Высота установки оси механизма ориентации от 1,15 до 2,1 м в исполнении УШЯИ.301554.001 и от 1,4 до 2,35 м в исполнении УШЯИ.301554.001-01
    Плавная регулировка высоты оси механизма ориентации 0,15 м
    Соответствие нормам по прочности при климатических и механических воздействиях группа 6 ГОСТ 22261-94
    Рабочие условия эксплуатации треноги температура окружающего воздуха от минус 50 до плюс 60°C
    Габаритные размеры треноги 2080х2080х2100 мм (УШЯИ.301554.001);
    2080х2080х2350 мм (УШЯИ.301554.001-01);
    (приведены в развернутом состоянии при максимальной высоте. Размер Ø2080 – диаметр описанной окружности по вершинам треугольника, занимаемого треногой на горизонтальной площадке)
    Масса треноги  20,5 кг (УШЯИ.301554.001);
    21,5 кг (УШЯИ.301554.001-01)

  • Комплект поставки ОПУ-1

    № Наименование Количество
    1 Опорно-поворотное устройство ОПУ-1 1
