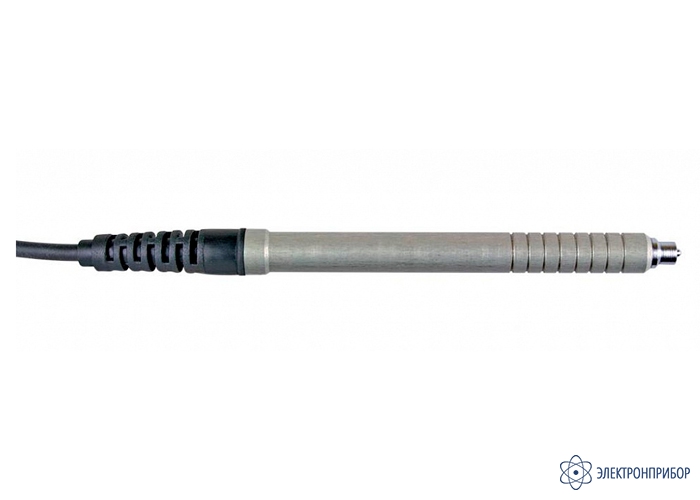

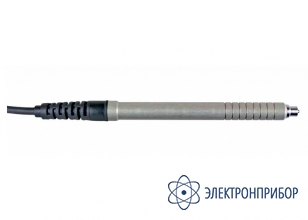

ИД0К магнитоиндукционный преобразователь
Код товара: 57227-
-
Гарантия
2 года
-
Производитель
Назначение магнитоиндукционного преобразователя ИД0К:
Магнитоиндукционный преобразователь ИД0К предназначен для измерения толщины гальванических и других неферромагнитных покрытий на малоразмерных деталях (с малыми радиусами кривизны поверхности) и в труднодоступных местах сложнопрофильных стальных изделий.
Особенности магнитоиндукционного преобразователя ИД0К:
- преобразователь «карандашного» типа с диаметром зоны измерения менее 3 мм;
- компенсация влияния угла наклона к контролируемой поверхности при измерениях;
- практически не истираемая контактная поверхность и устойчивость к воздействию химических веществ гальванических производств;
- имеет исполнение для контроля покрытий на внутренних поверхностях отверстий (ИД0/90) диаметром более 20 мм и пазов шириной более 4 мм;
- возможность измерения толщины никелевых покрытий на неферромагнитных основаниях.
-
-

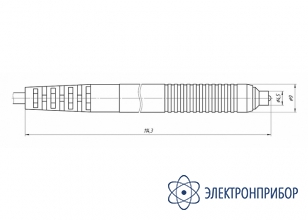

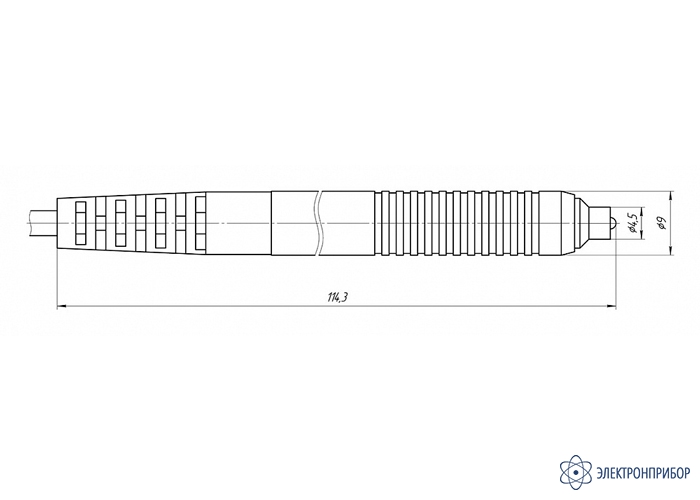

Технические характеристики магнитоиндукционного преобразователя ИД0К:
Тип Диапазон измерения толщин, мм Основная погрешность измерения по диапазонам толщин Минимальный диаметр основания, Øн/Øв, мм Диаметр зоны измерения Øм, мм Габариты, мм ИД0К 0-0,3 ≤ ± (0,01T+1) мкм 1/4,5 <3 Ø10×120 ИД0/90 Ø20х127 ИД1 (с насадками) 0-0,3 ≤ ± (0,01T+1) мкм 1/4,5 <3 Ø10×70 ИД1 (0-0,3 мм) 0-0,3 ≤ ± (0,01T+1) мкм 1/4,5 <3 Ø10×70 ИД2 0-3 0–2000 мкм: ≤± (0,015T+1) мкм
2000–3000 мкм: ≤±0,02T1,5/9 6 Ø20×90 ИД2-мини Ø9×65 ИД3 0-6 0–5 мм: ≤±(0,015T+0,005) мм
5–6 мм: ≤±0,02T2,5/10,5 8 Ø20×90 ИД4 0-8 0–6 мм: ≤±(0,015T +0,01) мм
6–8 мм: ≤±0,02T5/18,5 12 Ø25×90 ИД5 0-10 1–8 мм: ≤± (0,015T+0,01) мм
8–10 мм: ≤±0,02T7/57 17 Ø25×90 -
Комплект поставки ИД0К
№ Наименование Количество 1 Магнитоиндукционный преобразователь ИД0К 1 -
Совместимость с ИД0К
-
Константа К5 толщиномер защитных покрытий всех типов
Цена по запросу
Выбрать исполнение
4 варианта исполнения
-
Константа К6ц многофункциональный толщиномер покрытий всех типов
Цена по запросу
Выбрать исполнение
5 вариантов исполнения
-
Константа МК4 толщиномер защитных покрытий всех типов
Снят с производства
Замены: Константа К5 Константа К6цПодобрать аналог
-
Константа-сплав система для автоматизированного измерения толщины защитных покрытий
Снят с производства
Подобрать аналог
-
