П112-5-10/2-А-01 — преобразователь раздельно-совмещенный стандартный

Код товара: 57419

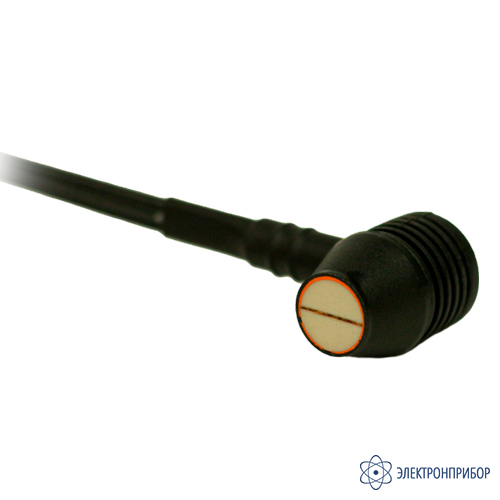

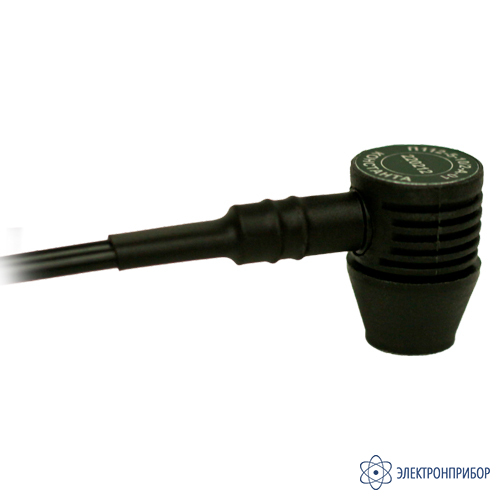

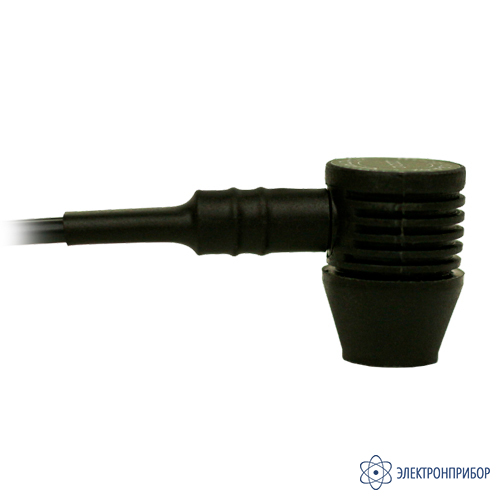

  • Преобразователь раздельно-совмещенный стандартный П112-5-10/2-А-01 Преобразователь раздельно-совмещенный стандартный П112-5-10/2-А-01 Преобразователь раздельно-совмещенный стандартный П112-5-10/2-А-01

    Назначение преобразователя раздельно-совмещенного стандартного П112-5-10/2-А-01:

    Стандартный раздельно-совмещенный преобразователь (серия -01) П112-5-10/2-А-01 предназначен для измерения толщины стенок металлических и неметаллических изделий в процессе их изготовления, при эксплуатации и ремонте.

    Ультразвуковой пьезоэлектрический преобразователь (ПЭП) – устройство, которое преобразует электрические импульсы в упругие колебания и вводит их в объект контроля, а также для приема и преобразования ультразвуковых сигналов, отраженных от донной поверхности объекта контроля. Раздельно-совмещенные ПЭП предназначены для неразрушающего контроля толщины материалов и изделий в составе ультразвуковых толщиномеров БУЛАТ. Выполнены в соответствии с ГОСТ Р 55725-2013.

    Серия А-01 и А-02 предназначены для решения типовых задач измерений толщины. Серия А-02 отличается более широким диапазоном измеряемых толщин.

    Особенности преобразователя раздельно-совмещенного стандартного П112-5-10/2-А-01:

    • призмы из износостойкого полимера;
    • стабильный акустический контакт на шероховатых, криволинейных, сильно корродированных поверхностях.

  • Технические характеристики преобразователя раздельно-совмещенного стандартного П112-5-10/2-А-01:

    Тип Модель толщиномера Диапазон измеряемых толщин, мм Рабочая частота, МГц ±5% Размер контактной поверхности, не более, мм
    Минимальный радиус R изделия при толщине стенки S, мм    		 Максимальная шероховатость изделия, мкм Габариты, мм
    П112-5-10/2-А-01 Булат 3
    Булат-1М
    Булат 1S    		 1,5-100
    1,5-200
    1,5-75    		 5 Ø12 R10/S2 120 Ø18×25
    П112-10-6/2-А-01 Булат 3
    Булат-1М
    Булат 1S    		 0,6-15
    0,6-15
    0,8-10    		 10 Ø8 R5/S1,2 40 Ø18×25
    П112-5-6/2-А-01 Булат-1М
    Булат 1S    		 1,2-30
    1,2-30    		 5 Ø8 R5/S2 40 Ø18×25
    П112-2,5-12/2-А-01 Булат 3 3-200 2,5 Ø15 R20/S3 80 Ø25×45

  • Комплект поставки П112-5-10/2-А-01

    № Наименование Количество
    1 Преобразователь раздельно-совмещенный стандартный П112-5-10/2-А-01 1
