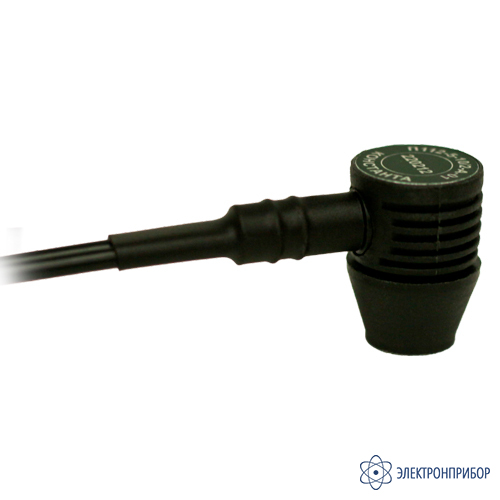

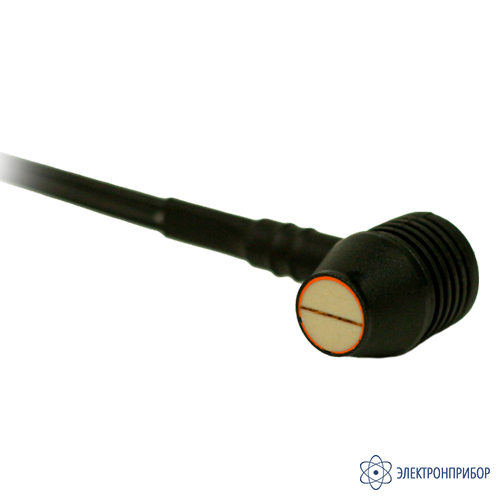

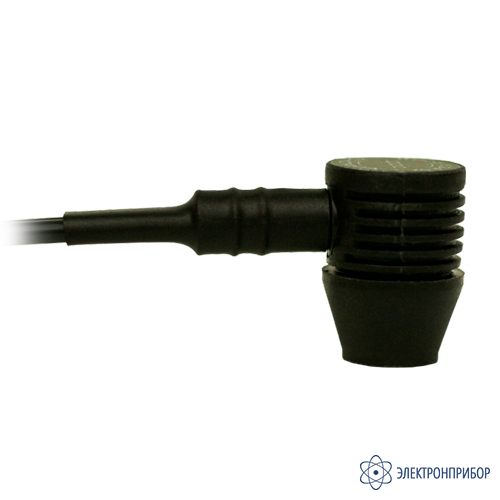

П112-5-10/2-А-02 — преобразователь раздельно-совмещенный широкодиапазонный

Код товара: 57422
  • Преобразователь раздельно-совмещенный широкодиапазонный П112-5-10/2-А-02 Преобразователь раздельно-совмещенный широкодиапазонный П112-5-10/2-А-02 Преобразователь раздельно-совмещенный широкодиапазонный П112-5-10/2-А-02

    Назначение преобразователя раздельно-совмещенного широкодиапазонного П112-5-10/2-А-02:

    Широкодиапазонный раздельно-совмещенный преобразователь (серия -02) П112-5-10/2-А-02 предназначен для измерения толщины стенок металлических и неметаллических изделий в расширенном диапазоне толщин.

    Ультразвуковой пьезоэлектрический преобразователь (ПЭП) – устройство, которое преобразует электрические импульсы в упругие колебания и вводит их в объект контроля, а также для приема и преобразования ультразвуковых сигналов, отраженных от донной поверхности объекта контроля. Раздельно-совмещенные ПЭП предназначены для неразрушающего контроля толщины материалов и изделий в составе ультразвуковых толщиномеров БУЛАТ. Выполнены в соответствии с ГОСТ Р 55725-2013.

    Серия А-01 и А-02 предназначены для решения типовых задач измерений толщины. Серия А-02 отличается более широким диапазоном измеряемых толщин.

    Особенности преобразователя раздельно-совмещенного широкодиапазонного П112-5-10/2-А-02:

    • призмы из износостойкого полимера;
    • стабильный акустический контакт на шероховатых, криволинейных, сильно корродированных поверхностях;
    • расширенный диапазон измеряемых толщин.

  • Технические характеристики преобразователя раздельно-совмещенного широкодиапазонного П112-5-10/2-А-02:

    Тип Модель толщиномера Диапазон измеряемых толщин, мм Рабочая частота, МГц ±5% Размер контактной поверхности, не более, мм
    Минимальный радиус R изделия при толщине стенки S, мм    		 Максимальная шероховатость изделия, мкм Габариты, мм
    П112-5-10/2-А-02 Булат 3
    Булат-1М    		 1-200
    0,8-200    		 5 Ø12 R10/S2 120 Ø18×25
    П112-10-6/2-А-02 Булат 3
    Булат-1М    		 0,5-30
    0,5-20    		 10 Ø8 R5/S1,1 80 Ø18×25
    П112-5-6/2-А-02 Булат-1М 1-30 5 Ø8 R5/S1,5 40 Ø18×25

  • Комплект поставки П112-5-10/2-А-02

    № Наименование Количество
    1 Преобразователь раздельно-совмещенный широкодиапазонный П112-5-10/2-А-02 1
