SLD850F, SLD 850F

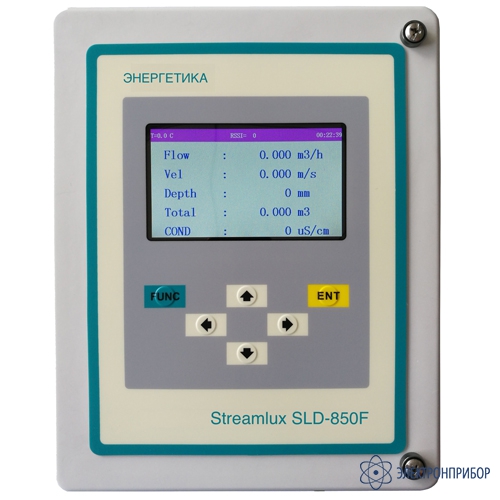

SLD-850F (стационарный) — расходомер для безнапорных каналов

Код товара: 58147
    • Межповерочный интервал

      48 месяцев

    • Госреестр СИ РФ

      86179-22 до 18.07.2027

    Назначение расходомера для безнапорных каналов SLD-850F (стационарного):

    Расходомеры SLD-850 предназначены для измерения расхода безнапорных сточных вод промышленных предприятий и ЖКХ. Они могут применяться на открытых каналах любого типа, а также в ручьях и реках с шириной от 150 мм до 10 метров и глубиной от 20 мм до 6 метров. При определенных условиях возможно проведение измерений на каналах с шириной до 100 метров.

    Описание расходомера для безнапорных каналов SLD-850F (стационарного):

    Для всех моделей предлагается расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, коммуникация по RS-485 по протоколу Modbus.

    Учет сточных вод

    Расходомеры SLD-850 отлично подходят для учета сточных вод, так как они практически нечувствительны к подпорам. С помощью алгоритма кросскорреляции интеллектуальные алгоритмы расходомеров SLD-850 автоматически вычисляют среднюю скоростей движения частиц в разных слоях потока и всегда выдают точный результат.

    Ультразвуковой датчик расходомера может быть установлен, как на самом дне трубы / канала, так и со смещением по высоте. Это помогает проводить измерения также в сетях с большим уровнем загрязнения или заиливания. Длинна кабеля до погружного датчика может достигать 100 м.

    При этом расходомеры SLD-850 не требуют специального лотка или водослива. Ввод параметров трубы/канала осуществляется прямо через меню. Это самые простые в установке и настройке приборы учета сточных вод. У них полностью отсутствуют движущиеся элементы в измерительной части и поэтому их легко обслуживать.

    Расходомеры SLD-850 - это современный и универсальный инструмент для соблюдения экологических требований, исключения риска штрафов и существенного уменьшения платежей за водоотведение.

    Высокая точность

    Расходомеры SLD-850 являются высокоточными приборами. Их погрешность измерения составляет всего 1%. Это достигается с помощью снятия показаний сразу с нескольких датчиков глубины, наклона, температуры и проводимости.

    Показатели, измеряемые датчиком:

    • Скорость потока;
    • Глубина (ультразвуковым методом);
    • Глубина (методом давления);
    • Температура жидкости;
    • Атмосферное давление;
    • Удельная электропроводность;
    • Наклон (угол наклона прибора).

    После каждого измерения выполняется анализ и интеллектуальная обработка данных, в том числе, усреднение, кросскореляция и фильтрация экстремумов по каждому параметру. Благодаря непрерывному анализу сразу по 7 параметрам показания расходомеров SLD-850 обладают наиболее высокой точностью и стабильностью даже в ситуации динамического изменения внешних условий. Более подробное описание всех датчиков.

    Принцип работы расходомера для безнапорных каналов SLD-850F (стационарного):

    Измерение скорости потока

    Для измерения скорости потока датчик использует непрерывный доплеровский режим. В целях определения скорости воды ультразвуковой сигнал передается в поток воды, и отражения, возвращаемые от взвешенных в потоке частиц, принимаются и анализируются для получения доплеровского сдвига скорости. Передача ведется одновременно с приемом отраженного сигнала.

    Во время цикла измерений датчик испускает непрерывный сигнал и измеряет сигналы, возвращающиеся от рассеивающих объектов, расположенных повсюду вдоль хода луча. Приемник прибора обнаруживает отраженные сигналы и анализирует их с помощью методов обработки цифрового сигнала. Усредняя скорости движения частиц, расходомер рассчитывает среднюю скорость потока.

    Измерение глубины воды — ультразвуковой метод

    Для измерения глубины SLD-850F использует время-проходной принцип. При этом вверх до поверхности воды передается пучок ультразвуковых сигналов и измеряется время, которое необходимо для приема прибором эха, отраженного от поверхности. Расстояние (глубина воды) пропорционально времени прохода и скорости звука в воде (с поправкой на температуру и плотность).

    Максимальная глубина, измеряемая ультразвуковым методом, составляет 5м.

    Измерение глубины воды — метод давления

    Участки, на которых вода содержит большое количество мусора или пузырьков воздуха, могут не подходить для ультразвуковых измерений глубины. В таких случаях более правильным является использование метода давления для определения глубины воды.

    Замеры глубины посредством измерения давления столба жидкости могут использоваться в местах, где прибор невозможно установить на дне канала или он не может быть установлен горизонтально. SLD-850F оборудован датчиком абсолютного давления до 2 бар. Датчик расположен на нижней поверхности прибора и содержит цифровой чувствительный элемент с температурной компенсацией.

    Компенсация барометрического давления

    При использовании датчиков давления для измерения глубин изменения атмосферного давления будут вызывать погрешность измерений глубины. Эта погрешность исправляется путем вычитания атмосферного давления из измеренного давления столба жидкости. В этих целях следует применять датчик барометрического давления. Модуль компенсации давления встроен в вычислитель расходомера, который будет автоматически компенсировать изменения атмосферного давления, обеспечивая точность выполнения измерений глубины.

    Благодаря этому SLD-850F способен регистрировать фактическую величину глубины (давления) вместо суммы барометрического давления и гидростатического давления.

    Температура

    Для измерения температуры воды используется полупроводниковый датчик температуры. Температура оказывает влияние на скорость звука в воде и ее удельную электропроводность. Прибор использует измеренное значение температуры для автоматической компенсации данных изменений.

    Удельная электропроводность

    SLD-850F способен измерять удельную электропроводность воды. Для измерений используются четыре электрода, расположенных на одной линии. Небольшой заряд тока пропускается через воду, и измеряется напряжение этого тока. Прибор использует полученные значения для расчета предварительного значения удельной электропроводности без поправок.

    Удельная электропроводность зависит от температуры воды. Прибор использует измеренное значение температуры для компенсации значения удельной электропроводности. Доступны оба значения удельной электропроводности: и предварительное, и компенсированное с учетом температуры.

    Акселерометр

    SLD-850F оборудован встроенным акселерометром, который определяет значения углов наклона датчика в продольной и поперечной осях (в градусах). Данная информация может потребоваться для проверки правильности положения датчика, а также для определения возможного перемещения прибора (от удара или воздействия потока) в ходе проверки после установки.

    Удельная электропроводность

    SLD-850F способен измерять удельную электропроводность воды. Для измерений используются четыре электрода, расположенных на одной линии. Небольшой заряд тока пропускается через воду, и измеряется напряжение этого тока. Прибор использует полученные значения для расчета предварительного значения удельной электропроводности без поправок.

  • Технические характеристики расходомера для безнапорных каналов SLD-850F (стационарного):

    Параметр Значение
    Диаметр трубопровода 150 —6000 мм
    Диаметр канала 200 —6000 мм
    Глубина канала До 5 м
    Погрешность измерения расхода 2%
    Доля примесей От 100 ppm, как минимум 20% частиц должны быть более 100 мкм
    Расстояние от датчика до прибора 15 м
    Диапазон измерения скоростей потока 0.02 — 4,5 м/с в обе стороны
    Типы каналов Любые в том числе: заполненные трубопроводы, частично-заполненные трубопроводы, хозяйственно-бытовая канализация, ливневая канализация ручьи реки
    Класс защиты IP66
    Дисплей ЖК с подсветкой, 2 х 8 символов
    Выходные сигналы (для съема и передачи информации по каналам связи) Цифровой RS-485 (ModBus);
    токовый 4 — 20 мА
    Количество точек привязки 20
    Архив Записи результатов измерений за сутки/месяц/год;
    накопительный расход;
    отключения питания;
    изменения статуса прибора
    Облачный сервис Беплатнгое ПО;
    доступ к показаниям из любой точки мира
    Диапазон температур Датчики -17° - +60°
    Основной блок -20° - +60
    Питание прибора Переменное 220 В
    Постоянное 24 В
  • Комплект поставки SLD-850F (стационарный)

    Наименование Количество
    1 Расходомер для безнапорных каналов SLD-850F (стационарный) 1
    2 Датчики
    Доплеровский датчик скорости 1
    Датчик глубины (ультразвук) 1
    Датчик глубины (давление) 1
    Датчик температуры жидкости 1
    Датчик электропроводимости 1
    Датчик атмосферного давления 1
    Датчик наклона первичного преобразователя 1
    3 Коммуникационные порты
    Токовый 4…20 мА 1
    RS-485 (ModBus-RTU) 1
    4 Кабель 15 м 1
