SLS-720F — стационарный ультразвуковой расходомер

Код товара: 58131
  • 78336-20
    8 вариантов исполнения

    • Гарантия

      60 месяцев

    • Межповерочный интервал

      48 месяцев

    • Госреестр СИ РФ

      78336-20 до 29.05.2025

    Сертификаты

    Назначение стационарного ультразвукового расходомера SLS-720F:

    Ультразвуковые расходомеры SLS-720F - это современные высокотехнологичные приборы для измерения расхода жидкостей бесконтактным способом. Максимальная подготовка для интеграции с системами сбора и передачи данных, подключение внешних термопар, GSM-модема, принтера, возможность удаленного сбора информации с датчиков до 200 метров позволяют смело отнести их к классу профессиональной аппаратуры.

    Расходомеры SLS-720F идеальны для непрерывного и точного измерения расхода как воды, так и агрессивных, химически активных жидких сред с температурой до +160°С, Также они успешно применяются для учета сточных вод и других жидкостей с включением до 5% твердых фракций или газов. Измерения возможны на трубопроводах от 15 до 6000 мм, из практически любого материала и при любом давлении.

    Ультразвуковые расходомеры StreamLux могут эксплуатироваться в сильно запыленных помещениях или на объектах, где возможно внезапное возникновение хаотичного разбрызгивания жидкости. Ударопрочный корпус прибора удобно монтировать на любой ровной поверхности. Класс защиты корпуса IP67 гарантирует устойчивость к струям воды и полное предотвращение проникновения пыли. Накладные датчики расходомера имеют класс защиты IP68 и могут устанавливаться в полностью затапливаемых колодцах.

    Функции стационарного ультразвукового расходомера SLS-720F:

    • Определение скорости и направления потока;
    • Контроль расходов без врезки в сеть;
    • Настройка гидравлических режимов;
    • Проверка работы насосов и узлов учета;
    • Проверка энергосистемы и системы ОВКВ;
    • Организация учета сточных вод;
    • Замерка возврата конденсата паровых систем;
    • Дозировка жидких веществ на производстве;
    • Сьем информации о расходе для контроллеров АСУТП;
    • Передача данных в диспетчерскую для отчета и контроля.

    Описание стационарного ультразвукового расходомера SLS-720F:

    В зависимости от вашего предпочтения вы можете использовать стационарный расходомер SLS-720F, как с классическими измерительными участками на фланцевом соединении, так и с врезными или высокоточными накладными датчиками расхода. Приобретая стационарный расходомер SLS-720F вы получаете полностью готовое решение. А использование накладных датчиков, в отличие от врезных моделей, не требует сварки при монтаже и избавит от любого контакта с измеряемой средой.

    Стационарные расходомеры SLS-720F предлагаются в нескольких конфигурациях. Их названия говорят сами за себя, а отличие состоит в типах исполнения и характеристиках ультразвуковых сенсоров.

    Стационарный ультразвуковой расходомер SLS-720F поставляется в общепромышленном исполненим в IP67 ударопрочном корпусе из ABS-пластика, с универсальным креплением (на стену или на DIN-рейку):

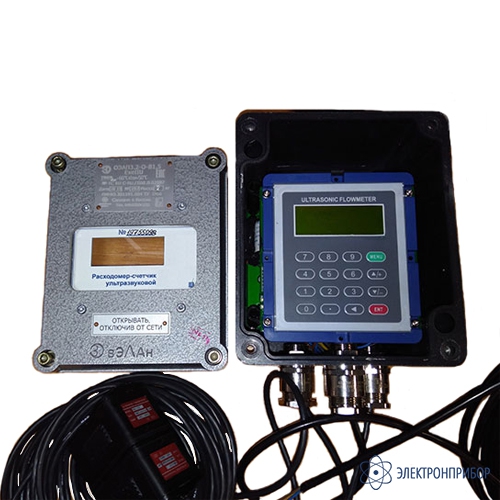

    Расходомеры SLS-720F также поставляются во взрывозащищенном корпусе ExеIIU-В1,5 с кабельным гермовводом М20-ЕхеG-В1,5 и огнеупорным кабелем. Это позволяет применять расходомер на предприятиях и в цехах с повышенными требованиями к безопасности оборудования. Ультразвуковые датчики расхода поставляются в пластиковых корпусах с компаунд или силиконовой заливкой контактов. Поэтому они должны быть установлены в безопасных зонах (например, на манифольдах). Максимальная длина кабеля может составлять до 200 м от места расположения вычислительного блока:

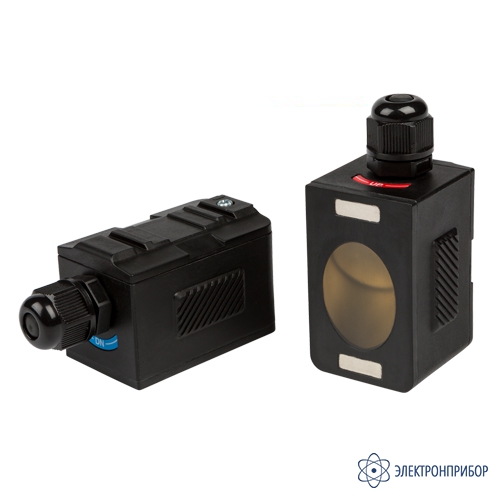

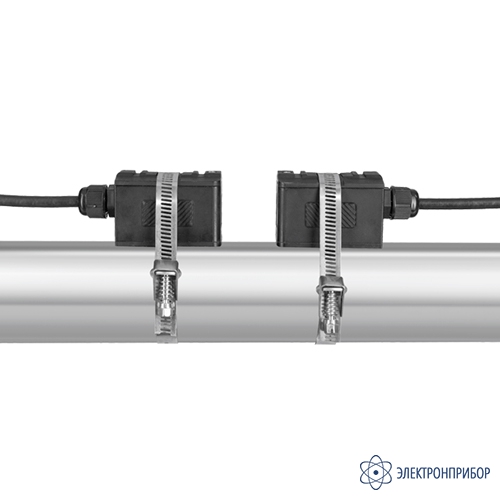

    Монтаж накладных датчиков осуществляется БЕЗ ВРЕЗКИ в сеть и может быть произведен лицом без специальной подготовки. Полностью исключается риск протечки и необходимость остановки техпроцессов на период монтажа. Ультразвуковые расходомеры SLS-720F также успешно используются для измерения агрессивных, вязких или пищевых видов жидкостей, так как не имеют контактов с контролируемой средой. Процесс монтажа расходомера SLS-720F в десятки раз проще и быстрее установки классического фланцевого расходомера. Порядок монтажа накладных датчиков и пусконаладки полностью аналогичен порядку работы с портативной моделью.

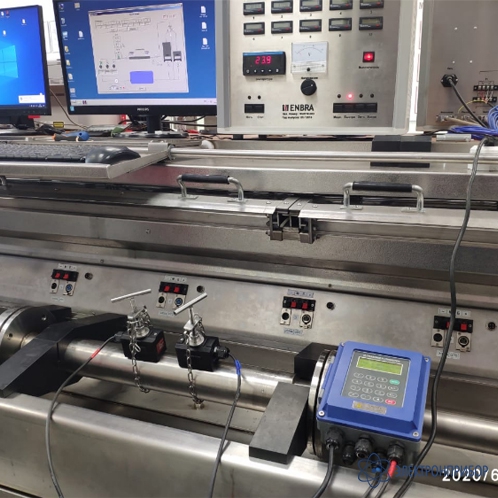

    Ультразвуковые расходомеры SLS-720F с врезными датчиками применяются в тех случаях, когда труба имеет многослойную структуру из разных материалов или за долгие годы ее поверхность покрылась изнутри толстым слоем ракушечника. Их установка на трубе не намного сложнее накладных комплектов и также осуществляется под давлением без остановки техпроцесса и слива жидкости в контуре.

    Для монтажа вам потребуется всего лишь наварить на стенку трубы специальную гайку-бобышку, после чего к ней прикручивается входящий в комплект шаровой кран. Открыв клапан крана вы просверливаете отверстие в стенке трубы и под углом в 90° вставляете в него датчик. Второй датчик устанавливается аналогичным образом с другой стороны трубы на расстоянии которое покажет прибор. При необходимости датчики можно вынимать для осмотра и чистки любое количество раз.

  • Технические характеристики стационарного ультразвукового расходомера SLS-720F:

    Параметр Значение
    Ду трубопровода 25 - 100 мм
    50 - 700 мм
    300 - 6000 мм
    (в зависимости от выбранных датчиков)
    Погрешность измерения расхода ±1%
    Расстояние от датчиков до прибора До 200 метров, кабель двухжильный, экранированный
    Диапазон измерения скоростей потока ±0,01 - ±12 м/с, в обе стороны
    Дисплей ЖК с подсветкой, 2х20 символов;
    Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки
    Входные сигналы Датчики расхода (2);
    Датчики температуры (2);
    Дополнительные аналоговые входы (3)
    Выходные сигналы
    (для съема и передачи информации по каналам связи)    		 Токовый: 0 — 20 или 4 — 20 мА возможно преобразование сигнала в 1 - 5В;
    Импульсный: Настраиваемый;
    Частотный: Настраиваемый;
    Релейный: Настраиваемый, нормально замкнутый;
    RS-232 (RS-485): Протокол обмена (MODBUS) прилагается;
    Звуковой: Встроенный динамик, программируемый
    GSM модем (опция) При заказе услуги "Облачный сервис"
    Запись данных Данные суммирующего счетчика за последние 64 дня / 64 месяца / 5 лет;
    Время работы с включенным питанием и соответствующий расход жидкости за последние 64 включения и отключения. Позволяет компенсировать потери расхода вручную или автоматически;
    Рабочий статус прибора за последние 64 дня
    Архив (опция) Ежечасно;
    Ежедневно;
    Ежемесячно
    Облачный сервис (опция) Бесплатное ПО;
    Доступ к показателям расхода из любой точки мира
    Диапазон температур Основной блок -10...+70;
    Датчики накладные -30...+90;
    Датчики накладные (высокотемпературные) -30...+160
    Взрывозащитное исполнение Корпус: ExеIIU-В1,5;
    Гермовводы: М20-ЕхеG-В1,5;
    Кабель: огнеупорный кабель
    Питание прибора Переменное: 220 В;
    Постоянное: 8-36 В;
    Автономное: солнечная батарея (опция)

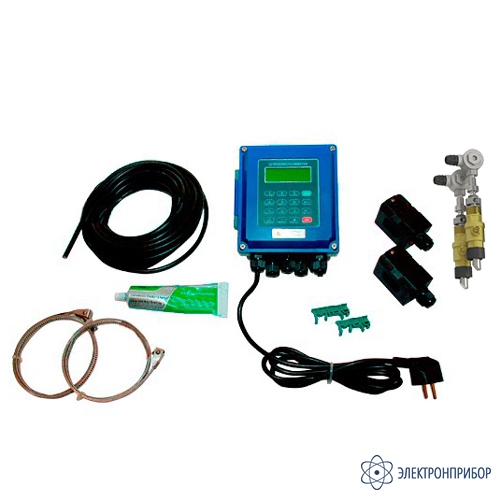

  • Комплект поставки SLS-720F

    № Наименование SLS-720F Малый (общепр. исполн.) SLS-720F Средний (общепр. исполн.) SLS-720F Большой (общепр. исполн.) SLS-720F Врезной (общепр. исполн.) SLS-720F Малый (взрывозащ. исполн.) SLS-720F Средний (взрывозащ. исполн.) SLS-720F Большой (взрывозащ. исполн.) SLS-720F Врезной (взрывозащ. исполн.)
    1 Расходомер SLS-720F в IP67 ударопрочном корпусе из ABS-пластика, с универсальным креплением (на стену или на DIN-рейку) 1 1 1 1 - - - -
    2 Расходомер SLS-720F во взрывозащищенном корпусе, с универсальным креплением (на стену или на DIN-рейку) - - - - 1 1 1 1
    3 Накладные датчики Ду Ø 25-100 мм (максимальная температура +160°С) 2 - - - 2 - - -
    4 Накладные датчики Ду Ø 50-700 мм (максимальная температура +160°С) - 2 - - - 2 - -
    5 Накладные датчики Ду Ø 300-6000 мм (максимальная температура +160°С) - - 2 - - - 2 -
    6 Врезные датчики Ду Ø 80-6000 мм (максимальная температура +160°С) - - - 2 - - - 2
    7 Хомуты нержавеющие для фиксации датчиков 2 2 2 2 2 2 2 2
    8 Крепление на DIN-рейку 1 1 1 1 1 1 1 1
    9 Кабель «датчики» - «прибор» (по умолчанию по 2х5 м, максимально – 2х500 м) 1 1 1 1 1 1 1 1
    10 Гель-смазка 1 1 1 1 1 1 1 1
    11 Инструкция на русском языке 1 1 1 1 1 1 1 1
    12 Компакт-диск с программой для опроса прибора через порт RS-485 1 1 1 1 1 1 1 1
