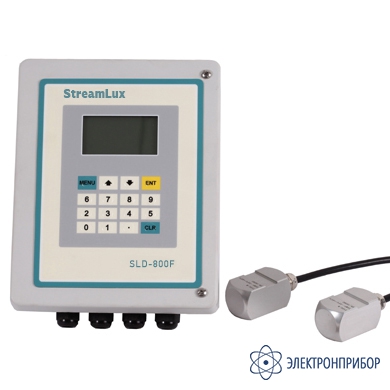

Назначение расходомера для загрязненных жидкостей SLD-800:
Расходомеры SLD-800 предназначены для непрерывного измерения расхода сильно загрязнённых, многофазных или загазованных жидкостей. В том числе: буровые или цементные растворы, сырая нефть, аэрированная вода, отстои и суспензии, абразивные среды, пульпообразное сырье.
Ультразвуковые расходомеры SLD-800 используют накладные датчики и не контактируют с жидкостью. Это позволяет применять их в качестве универсального решения для самого широкого спектра задач. Настройка и калибровка под конкретную связку труба/жидкость производится на месте монтажа напрямую через меню прибора и занимает не более 10 минут.
Описание расходомера для загрязненных жидкостей SLD-800:
Измерения возможны на трубопроводах малых и больших диаметров, из практически любых материалов и при любом давлении. Прибор отлично функционирует в большинстве климатических зон нашей страны и имеет исполнение корпуса по классу защиты IP66.
Накладные датчики
Накладные ультразвуковые датчики монтируются без врезки в трубу. Полностью отсутствует риск засорения расходомера и исключается необходимость его чистки. При этом монтаж и настройка расходомера очень проста и может быть произведена любым специалистом техслужбы всего за несколько минут.
Вы избегаете контакта с жидкостью, хлопот по врезке, и чистке датчиков. А также необходимости остановки техпроцесса для монтажа и/или поверки приборов.
Автоматизация
Расходомер SLD-800F отлично подходит для интеграции в АСУТП. Входящие уже в базовую комплектацию коммуникационные порты позволяют удалённо обрабатывать данные о расходе жидкости. А выбирая решение по автоматизации от наших партнёров, вы получаете необходимый результат с лучшими показателями скорости и качества. Вы сокращаете затраты на обслуживание техпроцесса и получаете конкурентное преимущество.
Надежноть
Только расходомеры SLD-800 предоставляют гарантийный срок в 24 месяца. Это в два раза больше, чем гарантия от любого другого производителя допплеровских расходомеров на российском рынке. В том числе и именитых европейских брендов. Средний срок службы прибора составляет 8 лет. Вы застрахованы от дополнительных затрат из-за поломок оборудования на долгие годы.
Принцип действия расходомера для загрязненных жидкостей SLD-800:
Расходомеры SLD-800 используют эффект изменения частоты звука, отражающегося от движущихся частиц. По аналогичному принципу работают радары ГИБДД.
Датчик расходомера излучает сигнал, направленный в поток жидкости. Этот сигнал отражается присутствующими в жидкости твёрдыми частицами или газовыми пузырьками. Частота отраженного сигнала отличается от исходной из-за движения жидкости (эффект Доплера). Контроллер расходомера измеряет сдвиг частоты и определяет значение скорости жидкости.
Технические характеристики расходомера для загрязненных жидкостей SLD-800:
Параметр
Значение
Тип трубопровода
Полностью заполненный в месте измерения
Диаметр трубопровода
40 - 4000 мм
Погрешность измерения расхода
0,5% - 2%
Доля примесей
От 100 ppm, как минимум 20% частиц должны быть более 100 мкм
Расстояние от датчиков до прибора
10 метров
Диапазон измерения скоростей потока
±0,05 - ±12 м/с
Виды жидкостей
Любые в том числе: сточные воды, обработанные стоки, аэрированная вода, отстои и суспензии, химикалии и растворители, вязкие жидкости, абразивные среды, пульпообразное сырье, кислоты и щелочи
Класс защиты
Прибор
IP66
Датчики
IP68
Дисплей
ЖК с подсветкой, 2х8 символов
Выходные сигналы (для съема и передачи информации по каналам связи)
Релейный
Дозирование, сигнализация
Частотный
Дозирование
Токовый
4 - 20 мА (скорость потока)
Архив
Записи результатов измерений за сутки/месяц/год;
накопительный расход;
отключения питания;
изменения статуса прибора
