УДП-М — устройство дистанционного поджига термосмеси

Код товара: 43514

    • Гарантия

      12 месяцев

    • Артикул

      01593

    Назначение устройства дистанционного поджига термосмеси УДП-М:

    Устройство дистанционного поджига термосмеси УДП-М предназначено для дистанционной инициализации процесса термитной приварки катодно-дренажных выводов электрохимзащиты на действующих магистральных нефте-газопроводах, путем поджига термосмеси в разовой тигель-форме или многоразовой графитной тигель-форме и огнепроводного шнура стержней ЭХЗ-1150 и ЭХЗ-1152.

    УДП-М гарантирует безопасность персонала при проведении сварочных работ.

    Описание устройства дистанционного поджига термосмеси УДП-М:

    Устройство дистанционного поджига УДП-М включает в себя радиопередатчик и радиоприемник-коммутатор, управляемые встроенным микроконтроллером, осуществляющим кодирование и декодирование 16-битной импульсной последовательности, что обеспечивает защиту входного сигнального канала от помех. Передатчик инициирует подачу сигнала в виде 3-значной кодовой последовательности "123" с помощью 3 кнопок, расположенных на его панели. Кодовая комбинация позволяет предотвратить ошибочный или случайный поджиг термосмеси или стержня ЭХЗ.

    Передатчик излучает уникальную импульсную последовательность радиосигналов после ввода кодовой комбинации в течение 5с. Сигнал принимается и декодируется приемником, который подключает встроенный аккумулятор на нагрузку на время 5 сек. Нагрузкой служит электротермоподжиг, вставленный в тигель-форму с термосмесью, или нагреватель огнепроводного шнура. Поджиг термосмеси происходит в разовой или многоразовой графитной тигель-форме.

    Особенности устройства дистанционного поджига термосмеси УДП-М:

    • небольшой вес;
    • высокий уровень заряда аккумулятора - до 700 циклов срабатывания;
    • защита от несанкционированного поджига при помощи уникального для каждого изделия специального кода);
    • изолированные контакты в присоединении электротермоподжига;
    • эргономичный кейс.

  • Технические характеристики устройства дистанционного поджига термосмеси УДП-М:

    Параметр Значение
    Дальность действия, м 300 (в открытом пространстве в условиях прямой видимости)
    Рабочая частота передатчика, МГц 433,92
    Мощность излучения передатчика, мВт, не более 10
    Питание приемника-коммутатора 4 аккумулятора емкостью 2500 мАч
    общ. напряжением 12-16В
    Питание передатчика батарея литий-тионилхлоридных элементов
    питания емкостью 1200  мАч типоразмера «КРОНА»
    общ. напряжением 9-11 В
    Количество циклов срабатывания без заряда аккумуляторов, не менее 700
    Допустимый ток нагрузки, А, не более 1,5
    Габариты кейса, мм 350х300х130
    Вес комплекта, кг 2,5

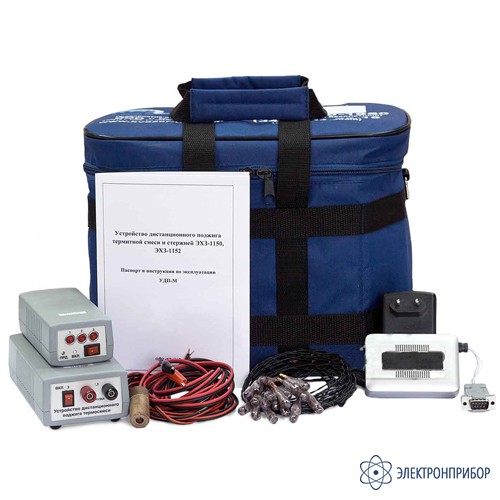

  • Комплект поставки УДП-М

    № Наименование Количество
    1 Приемник 1
    2 Передатчик 1
    3 Зарядное устройство со встроенным жгутом проводов с разъемом для зарядки аккумуляторов 1
    4 Электротермоподжиг 20
    5 Соединительные провода для подключения электротермоподжига, 3 м 1
    6 Провод  с нагревателем для поджига шнура огнепроводного 1
    7 Адаптер для зарядного устройства 1
    8 Сумка 1
    9 Паспорт с инструкцией по эксплуатации 1
