КТП-ЭХЗ (вариант I) — комплект для термитной пайки выводов электрохимзащиты

Код товара: 43526
    • Гарантия

      12 месяцев

    • Артикул

      00110

    Назначение комплекта для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант I):

    Комплект для термитной пайки КТП-ЭХЗ предназначен для пайки стальных и медных выводов ЭХЗ Ø3-8 мм к стальным трубам диаметром до 1420 мм и толщиной стенки не менее 5 мм.

    Термитная сварка (термитная пайка) — один из самых простых и, в то же время, самых надежных способов сварки, известных человечеству. Его суть состоит в нагревании металла при помощи термита (термосмеси), которая интенсивно сгорает с большим выделением тепла. Этот метод сварки применяется при необходимости быстрого и эффективного соединения выводов ЭХЗ, труб, пайке в полевых условиях.

    Тигель форма — это емкость из жаростойкого графита, закрепляющаяся на трубе. В эту емкость помещается необходимое количество термитной смеси, которая впоследствии поджигается. Приварка происходит путем приплавления жидкого металла, содержащегося в термите, к основной металлической конструкции. При необходимости проведения термитной сварки проводов и кабелей использование тигель-формы не требуется: для этого достаточно применения термитных патронов и термитных шашек, представляющих собой готовые, сформированные порции термосмеси с осевыми отверстиями, в которые заводятся концы кабеля или провода. Для сварки рекомендуется использовать устройство УПП-1 (заказывается отдельно либо в составе набора КСП).

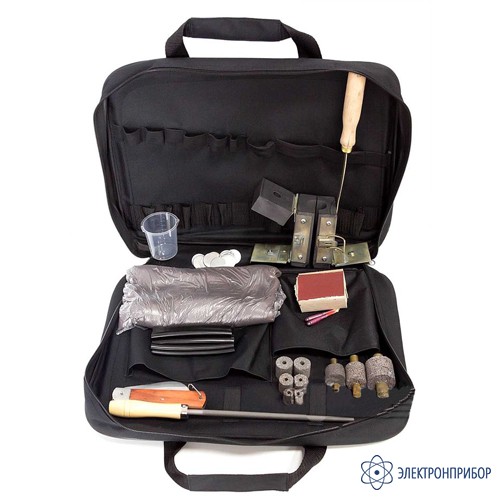

    Комплект КТП-ЭХЗ содержит многоразовую тигель-форму, 1 килограмм термосмеси, 6 термитных шашек для проводов различного диаметра и 3 термопатрона. Помимо этого, в состав комплекта для термитной пайки включены 4 термоусаживаемые трубки, напильник, нож и коробок термитных спичек. Комплектация КТП-ЭХЗ может быть изменена в соответствии с пожеланиями заказчика.

  • Технические характеристики комплекта для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант I):

    Параметр Значение
    Длина, мм 390
    Высота, мм 290
    Глубина, мм 70
    Масса, кг, не более 2,6
  • Комплект поставки КТП-ЭХЗ (вариант I)

    Наименование Количество
    1 Тигель-форма многоразовая, разборная ТФТ 1
    2 Термитная смесь в комплекте с пятачками (20 шт.) и мерным стаканчиком 1
    3 Термитные спички, коробка 1
    4 Напильник круглый 1
    5 Нож складной для разделки кабеля 1
    6 Термошашка Ø3 2
    7 Термошашка Ø4 2
    8 Термошашка Ø5 2
    9 Термопатрон ПАС-16 1
    10 Термопатрон ПАС-35 1
    11 Термопатрон ПАС-50 1
    12 Трубка термоусаживаемая Ø5, 10 см 1
    13 Трубка термоусаживаемая Ø8, 10 см 1
    14 Трубка термоусаживаемая Ø15, 10 см 1
    15 Трубка термоусаживаемая Ø18, 10 см 1
    16 Инструкция по термитной приварке 1
    17 Паспорт 1
    18 Сумка 1
