Термокарандаш сварочный — термитный сварочный карандаш
Код товара: 43523-
-
Гарантия
24 месяца
-
Артикул
02686

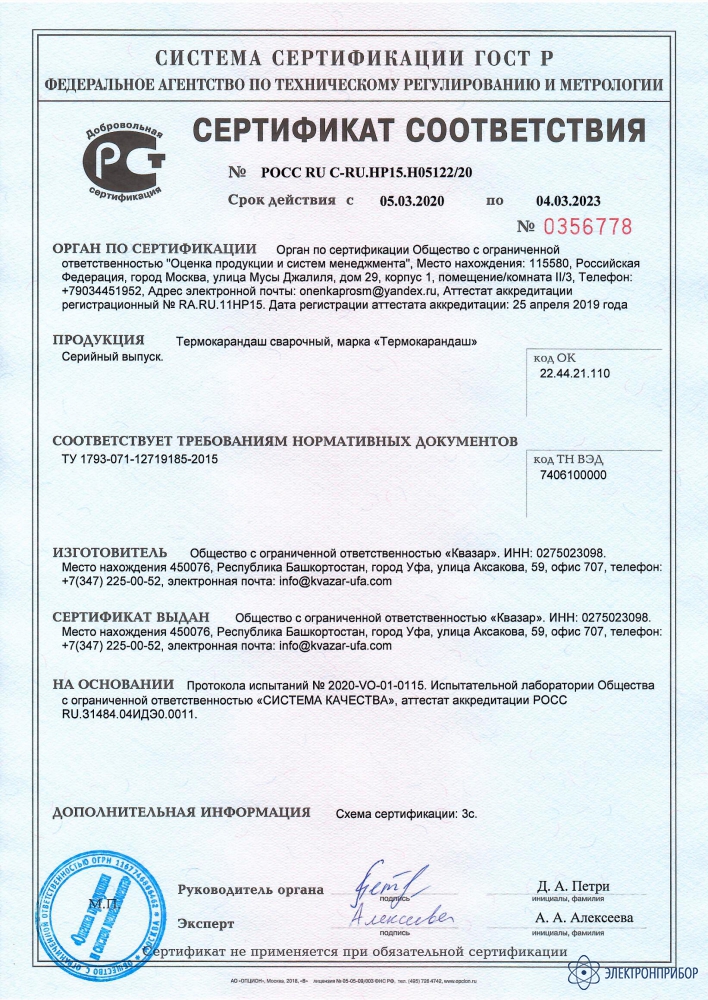

Сертификаты
Назначение термокарандаша сварочного:
Термитный карандаш – простой инструмент соединения металлических деталей при помощи сварки. Основная сфера использования – полевые работы, при которых невозможно применение электродуговой сварки. Для работы с термитным карандашом, не требуется проходить обучение, его может эксплуатировать любой домашний мастер.

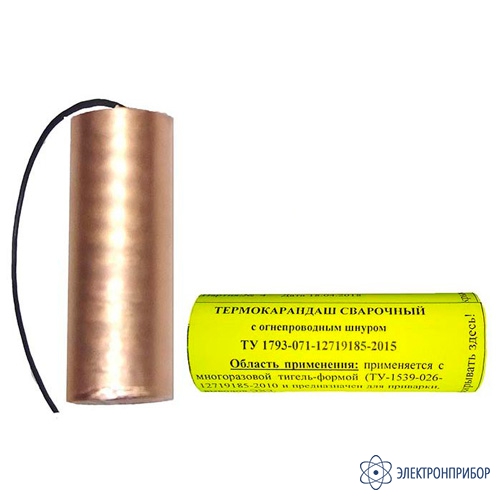

Сварочный карандаш представляет собой изделие в форме цилиндра, имеющего медную оболочку, заполненную специально приготовленной термитной массой.
Используется вместе с многоразовой тигель-формой (ТУ1539-026-12719185-2010) и предназначен для приварки стальных либо медных катодных и дренажных выводов ЭХЗ диаметром 3-8 мм к стальным магистральным трубопроводам, выполненным из труб номинальным диаметром от DN 50 до DN 1400, классом прочности до К65 включительно, с толщиной стенки не менее 3,5 мм, рекомендованных к применению в газовой и нефтяной промышленности при строительстве, эксплуатации и ремонте.
Приварка выводов ЭХЗ должна осуществляться согласно Инструкции по термитной приварке выводов ЭХЗ, разработанной с учетом требований СТО-2-2.2-136-2007, РД-25.160.00-КТН-037-14 и РД-23.040-00-КТН-386-09.
В зависимости от пожеланий Заказчика в изделие вместо огнепроводного шнура может устанавливаться электроподжиг, о чем дополнительно указывается в обозначении.
В избежание механических повреждений, термитные карандаши укладываются в специальную упаковочную втулку, которая с обеих сторон закрыта заглушками.
ТУ 1793-071-12719185-2015
Термокарандаш внесен в реестр сварочных материалов ПАО "Газпром".
Свидетельство НАКС - АЦСМ-58-00079
Принцип действия термокарандаша сварочного:
В состав термокарандаша входит спрессованная термитная смесь. Для воспламенения термитного карандаша используется огнепроводный шнур (ОПШ), либо электроподжиг (представляет собой два провода, выведенных из верхней части термокарандаша), для управления которым используется Устройство Дистанционного Поджига Термосмеси - УДП-М.
Термитный карандаш устанавливается в многоразовую тигель-форму МТФ-К и воспламеняющий шнур выводится из нее через отверстие в крышке. МТФ-К устанавливается на место сварки, в рабочую камеру устанавливается катодный, либо дренажный вывод ЭХЗ.

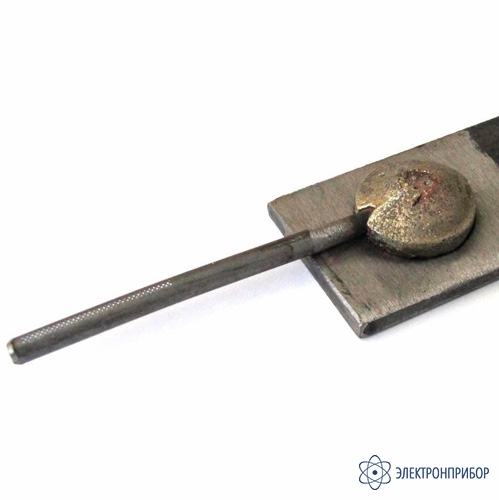

Поджиг огнепроводного шнура (ОПШ) производится любым источником открытого огня (портативная газовая горелка, зажигалка, спичка). При зажигании термитной смеси происходит химическая реакция в ходе которой образуется рабочее вещество - медь. Расплавленная медь заполняет рабочую камеру, с установленным выводом ЭХЗ, образуя сварное соединение.
После остывания тигель-форма снимается, удаляется образовавшийся шлак и полученная приварка зачищается.
Преимущества термокарандаша (относительно термосмеси и разовой тигель-формы - РТФ):
- небольшой вес;
- автономность;
- компактность;
- уменьшение времени подготовки использования;
- обеспечивает удобство сварки труднодоступных деталей.
-
-
Технические характеристики:
Параметр Значение Вид медная Диаметр привариваемых выводов ЭХЗ, мм 3-8 Форма карандаш Термоподжиг шнур замедленного горения -
Комплект поставки Термокарандаш сварочный
№ Наименование Количество 1 Термитный сварочный карандаш 1 2 Паспорт 1 3 Инструкция по термитной приварке 1 * - При отгрузке в один адрес нескольких изделий, допускается комплектовать всю партию одним паспортом и инструкцией по эксплуатации.
-
