Новинки Seviral: тепловизионный мониторинг и мультидиагностика электрооборудования под напряжением
Специалисты по эксплуатации электрооборудования знают главную боль: большинство дефектов на ранней стадии не видны глазу, но уже греют, искрят или излучают в радиочастотном диапазоне. Вовремя не замеченный перегрев контакта или частичный разряд в изоляции приводит к аварийному отключению, незапланированным затратам и простоям. Традиционный подход — плановые обходы с тепловизором, отдельным детектором частичных разрядов, виброметром и камерой видимого спектра. Это громоздко, трудоёмко и не даёт синхронной картины. Бренд Seviral (разработка российской компании) предложил новые продукты с двумя принципиально иными подходами: лёгкие портативные системы непрерывного мониторинга серии TIM и, в частности, мультидиагностический комплекс «всё в одном» Seviral TIM 600 с PTZ. Рассмотрим, как эти новинки решают реальные задачи инженеров и закупщиков.
Новинка: Seviral MFM‑600
Часть 1. Портативные тепловизионные системы TIM: когда важна мобильность и автономность
Четыре модели на любой бюджет и задачи
Серия TIM создана для краткосрочных проверок и длительного автономного контроля оборудования в самых сложных условиях. Системы серии TIM позволяют выявлять перегрев электрических соединений, подшипников, изоляции, а также контролировать температурные режимы технологических процессов в реальном времени без остановки производства. Все устройства выполнены в защищённом корпусе IP66, выдерживают падение с двух метров и работают от встроенной батареи до 48 часов без подзарядки. Это значит, что вы можете оставить систему на удалённой подстанции или на промышленном объекте на двое суток и получать данные удалённо — по 4G или через проводное подключение.
Модельный ряд построен вокруг двух ключевых параметров: разрешения инфракрасной матрицы и наличия поворотного устройства (PTZ).

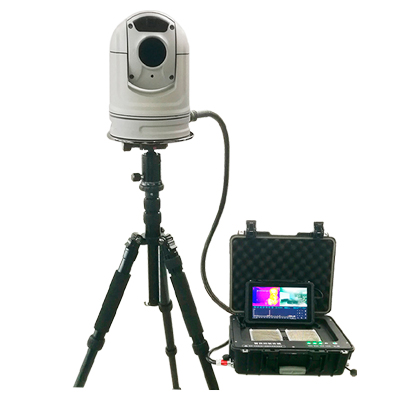

Базовая модель Seviral TIM 30 оснащена детектором 384×288 пикселей и рассчитана на стандартные задачи мониторинга. Если вам нужно автоматически сканировать протяжённый объект — ряд ячеек КРУ, эстакаду с трансформаторами тока, — стоит присмотреться к версии Seviral TIM 300. Она получает полнофункциональное поворотное устройство с непрерывным вращением 360 градусов, вертикальным наклоном от –20 до +90 градусов и 256 предустановленными позициями. Точность возврата в заданную точку — всего 0,1 градуса. Устройство может автономно патрулировать зону по заданному маршруту и присылать тревожные SMS при превышении температуры.
Для тех, кому требуется максимальная детализация термограмм, разработана модель Seviral TIM 60 с матрицей 640×480 пикселей. Она незаменима при диагностике мелких дефектов: перегрева отдельных контактов в многофазном соединении, локального нагрева обмотки трансформатора. Наконец, флагманская Seviral TIM 600 сочетает высокое разрешение и поворотное устройство для полного охвата и максимальной точности.
Что общего у всех моделей TIM
Все устройства серии TIM используют неохлаждаемый микроболометрический детектор на основе оксида ванадия (VOx) с тепловой чувствительностью менее 40 милликельвинов. Спектральный диапазон 7,5–14 микрометров перекрывает основные диагностические окна для электрооборудования. Стандартный объектив имеет угол обзора 24 градуса, но возможно заказать оптику 12 или 48 градусов — для наблюдения удалённых целей или охвата больших площадей. Фокусировка электро- или автоматическая, минимальная дистанция — 0,5 метра.
Каждое измерение сохраняется в .jpg вместе с полными радиометрическими данными по каждому пикселю. Это позволяет постфактум менять диапазон, палитру и анализировать любую точку кадра на компьютере. Также доступна запись радиометрического видео. Есть 10 цветовых палитр, включая «Железо» и оттенки серого. Для точных измерений реализованы три стандартных температурных диапазона: от –40 до +150 °C, от 0 до +410 °C и опционально до 2000 °C. Погрешность ±1 °C или 1% от показания.
Встроенная цифровая камера (5 мегапикселей) фиксирует видимую картину, помогая идентифицировать проблемный узел. А система интеллектуальной сигнализации сама сравнивает текущие значения с пороговыми и отправляет SMS при аномалиях. Это превращает TIM не просто в тепловизор, а в полноценную автономную систему раннего обнаружения дефектов.
Где применение TIM снимает головную боль инженера
Типичные задачи, которые перестают быть проблемой с TIM: контроль трансформаторов и распределительных устройств на подстанциях 110–500 кВ, мониторинг печей и прокатных станов в металлургии, наблюдение за резервуарами и трубопроводами в нефтехимии, диагностика электродвигателей, подшипников и систем вентиляции на любом производстве. Длительная автономность позволяет проводить, например, нагрузочные испытания в полевых условиях без прокладки кабелей. А пылевлагозащищённый корпус не боится дождя, снега и промышленной пыли.
Для закупщиков важно, что все приборы серии TIM имеют сертификацию ЕАЭС и соответствуют национальным стандартам России — в частности, ГОСТ Р ИСО 18434‑1‑2013 (термография машин и оборудования) и ГОСТ Р 8.619‑2006 (методика поверки тепловизионных измерительных приборов). Это упрощает приёмку и прохождение метрологического контроля.
Часть 2. Seviral MFM‑600: мультидиагностика «всё в одном» без компромиссов
Пять методов вместо трёх разных чемоданов

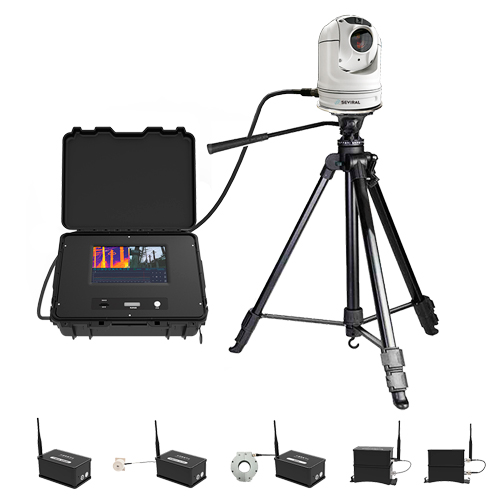

Если TIM — это тепловизионный мониторинг, то Seviral MFM‑600 — принципиально иной уровень. Устройство объединяет в едином защищённом корпусе (IP66, падение с 2 метров) пять независимых методов диагностики плюс оптический канал. Это означает, что вы проводите всего один сеанс измерений на объекте и получаете одновременно: инфракрасную термографию каждого пикселя, визуальную картину с 5‑мегапиксельной камеры, контроль частичных разрядов ультравысокочастотным (УВЧ) и высокочастотным (ВЧ/HFCT) методами, измерение переходного напряжения заземления (ТЕВ) и воздушную/контактную ультразвуковую диагностику (АЭ и AA).
До появления MFM‑600 такой объём измерений требовал участия трёх‑пяти разных приборов, синхронизировать показания которых было крайне сложно. Теперь все данные записываются синхронно, привязаны к единой геометрии объекта и доступны для корреляционного анализа. Вы не просто видите перегрев — вы тут же проверяете, нет ли в этой точке частичных разрядов или ультразвуковой эмиссии. А значит, с высокой вероятностью отличаете дефект контакта от повреждения изоляции прямо в поле.
Технические детали, важные для диагностики
Инфракрасный канал MFM‑600 построен на матрице VOx высокого разрешения 640×512 пикселей с тепловой чувствительностью менее 40 мК. Спектральный диапазон 8–14 мкм. Стандартный объектив 24 мм (угол 18 градусов), возможны варианты 12 и 48 мм к замене. Фокусировка с электроприводом и автофокус.

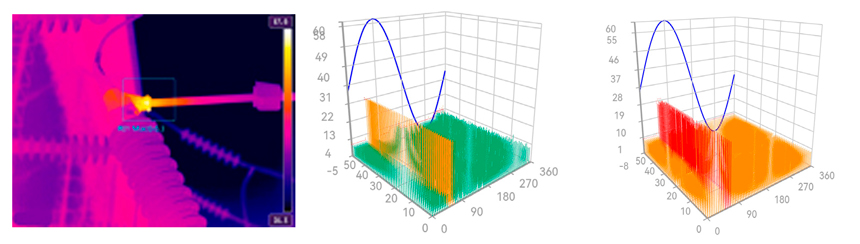

Диагностический блок частичных разрядов включает: канал АЭ (контактный ультразвук) в диапазоне 20-200 кГц, канал AA (воздушный ультразвук) с центральной частотой 40±1 кГц, ТЕВ в диапазоне 3–100 МГц, ВЧ/HFCT от 3 до 30 МГц, а также УВЧ‑канал от 300 МГц до 1,5 ГГц. Анализ проводится в представлениях PRPS, PRPD, непрерывного и «полётного» спектра, осциллограмм. Передача данных с датчиков ЧР возможна по беспроводному каналу LoRa.
MFM‑600 оснащён поворотным устройством с непрерывным вращением 360°, вертикальным углом от –20 до +90 градусов и 256 пресетами. Точность позиционирования 0,1 градуса. Есть режим автоматического сканирования по маршруту.
Температурные измерения ведутся в диапазонах от -20 до +150 °C, от 0 до +410 °C и от +300 до +650 °C (опционально до +2000 °C). Погрешность ±2 °C или 2% от показания. Система сигнализации срабатывает при превышении порогов — светом, звуком или через SMS.
Питание — от литиевой батареи или внешнего источника 12 В постоянного тока. Автономность в стандартном режиме превышает 48 часов при +25 °C. Рабочие температуры от -20 до +55 °C.
Для каких объектов MFM‑600 — не роскошь, а необходимость
Комплекс создавался для работы на подстанциях 110-500 кВ, в распределительных устройствах (КРУ, КРУН), на силовых трансформаторах, реакторах и разъединителях. Но он также эффективен на комплектных трансформаторных подстанциях, объектах железнодорожного транспорта, в нефтегазовом секторе и на любой промышленной инфраструктуре, где дорог внеплановый простой. Например, вы можете развернуть MFM‑600 на месяц в проблемной ячейке КРУ и получать интегрированные данные по температуре и ЧР удалённо через 4G. Или взять его в рейдовую поездку по нескольким удалённым подстанциям, в защищённом чемодане он переживёт и тряску в машине, и работу под дождём.
Для закупщиков добавленный смысл — сокращение парка оборудования. Один прибор MFM‑600 заменяет тепловизор, ВЧ‑детектор, УВЧ‑антенну, ТЕВ‑сенсор и ультразвуковой дефектоскоп. Это прямая экономия бюджета закупки, а также снижение расходов на поверку и обслуживание.
Что в итоге Вы получаете?
Инженер по диагностике избавляется от необходимости таскать на объект три‑четыре разных ящика, мучительно синхронизировать во времени показания разных приборов и гадать, связан ли перегрев с частичным разрядом. С TIM он получает автономность до 48 часов и удалённый мониторинг по 4G. С MFM‑600 — корреляцию пяти методов в одном сеансе измерений.
Закупщик и руководитель службы получают оборудование с сертификацией ЕАЭС и внесёнными в госреестр типами (для соответствующих моделей), а также, в случае MFM‑600, замену нескольких приборов одним. Это прозрачные конкурсные позиции и реальное сокращение капитальных затрат.
Компания в целом снижает риск аварийных отключений, переходя от планово‑предупредительных ремонтов к обслуживанию по фактическому состоянию. А это не только экономия эксплуатационных расходов, но и рост надёжности электроснабжения собственного или клиентского производства.
