Микромиллиомметр ИКС-1А: Отраслевые кейсы и практика применения
В современной промышленности и энергетике контроль электрических соединений — это не просто вопрос качества, а основа безопасности и надежности всей инфраструктуры. Своевременное выявление дефектов и некачественных контактов предотвращает аварии, простои оборудования и финансовые потери.
Одним из ключевых инструментов для выполнения этих задач является микромиллиомметр ИКС-1А — компактный, но высокоточный прибор для измерения сверхмалых сопротивлений, незаменимый при ремонте, наладке и обслуживании электрооборудования в самых разных отраслях.
В чем уникальность измерений?
В отличие от обычного мультиметра, микромиллиомметр использует четырехпроводной метод измерения по схеме Кельвина. Это значит, что через измеряемый объект пропускается стабильный ток (до 1,2 А), и отдельной парой проводов измеряется падение напряжения. Это позволяет исключить влияние сопротивления самих измерительных проводов и контактов, достигая точности, недостижимой для обычных тестеров.
Почему важен именно этот прибор? Нестабильность контакта или плохая пайка на клеммах могут привести к нагреву и выходу из строя целых участков сети. ИКС-1А позволяет с высокой точностью измерить переходное сопротивление каждого соединения, что является обязательным условием при сдаче объектов в эксплуатацию.
Сегодня на примере реальной практики применения разберем, как возможности прибора помогают решать задачи на производствах и в сервисных центрах по всей России.
Контроль качества на ОТК производителей кабеля
На ОТК производителей электропровода в Иркутске и Набережных Челнах прибор (в базовой комплектации) стал стандартом для входного и выходного контроля сопротивления токопроводящих жил бухт кабеля. Качество исходного материала напрямую определяет характеристики конечного изделия. ИКС-1А позволяет быстро и точно замерять сопротивление каждой жилы, выявляя несоответствия заявленным нормам.
Контроль предохранителей на производстве в Южноуральске
Высоковольтные предохранители — критичный элемент системы защиты. Их сопротивление должно быть стабильным и не выходить за паспортные пределы. На одном из заводов Южноуральска ИКС-1А "Базовый" используется для контроля качества готовых изделий. Измерения производятся при разных температурах, чтобы гарантировать надежность в любых условиях эксплуатации.
Это интересно: Для крупных производителей автомобилей, таких как Toyota, наличие миллиомметра в арсенале сервисного центра является обязательным условием для проведения ремонтных и диагностических работ. ИКС-1А поставляется с измерительными проводами длиной 1,5 м с зажимами "крокодил" (раскрытие до 20 мм) и имеет стандартные разъемы "banana", позволяющие использовать щупы сторонних производителей.
Авиастроение: контроль соединений для безопасности полетов
В авиации цена ошибки высока как никогда. Контроль заклепочных соединений конструкций самолета при помощи ИКС-1А производят на предприятиях в Екатеринбурге и Иркутске. Микромиллиомметр позволяет неинвазивно проверять качество контакта каждой заклепки, выявляя микротрещины или неплотное прилегание.
Стандартные щупы могут не подойти для специфических задач. Для микромиллиомметра ИКС-1А разработан большой набор различных щупов, позволяющий использовать прибор для измерения сопротивления самых разных объектов.
Комплектация "Энергетик": новые горизонты для энергетиков

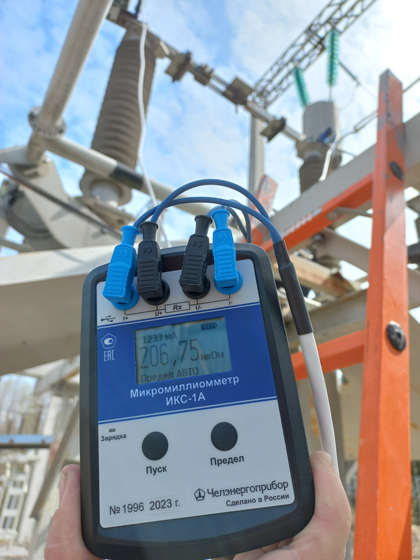

В распределительных электрических сетях по всей стране все шире используется комплектация ИКС-1А "Энергетик". Этот вариант поставляется с измерительными проводами длиной 3 м с зажимами "крокодил" с раскрытием до 40 мм. Это оптимальное решение для оснащения мобильных бригад, обслуживающих сети 0,4/6/10 кВ.

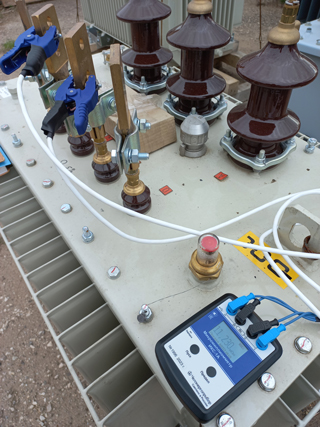

Ключевое преимущество "Энергетика" — расширенный функционал. Он позволяет измерять сопротивления обмоток силовых трансформаторов мощностью до 1000 кВА (класс напряжения 0,4-10 кВ). Это критически важно при диагностике и ремонте трансформаторного оборудования, так как изменение сопротивления обмоток может указывать на витковые замыкания или другие внутренние дефекты.
Безопасность зданий и инфраструктуры

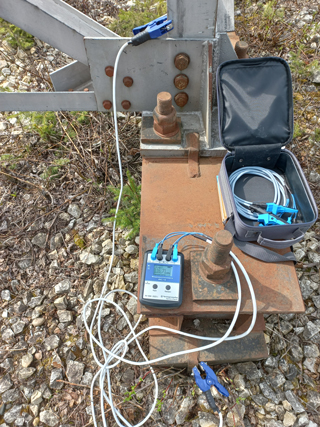

В строительстве и при эксплуатации зданий и сооружений ИКС-1А используется для контроля сопротивления металлосвязи. Речь идет о проверке качества соединения всех металлических элементов здания в единую систему заземления. Плохой контакт на стыке металлоконструкций может сделать всю систему грозозащиты неэффективной, что представляет смертельную опасность для людей и оборудования.
Устройство содержит высокоточный АЦП, что гарантирует точность измерений во всем диапазоне. Это подтверждается успешным использованием прибора в электролабораториях для контроля цепей заземления и проверки болтовых соединений.
Сервис гибридных и электромобилей
С ростом популярности электротранспорта и гибридов появилась потребность в специализированном диагностическом оборудовании. При помощи этого прибора контролируются не только контактные сопротивления в силовых цепях, но и диагностируется состояние обмоток тяговых электродвигателей и мотор-генераторов. Это позволяет сервисным центрам проводить обслуживание электромобилей на профессиональном уровне, прогнозируя их ресурс.

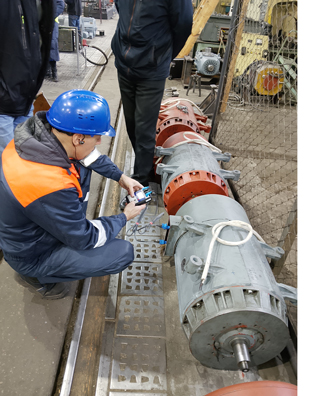

Успех диагностики зависит не только от прибора, но и от квалификации мастера. Например, при измерении сопротивления обмоток электродвигателей важно учитывать их индуктивный характер. Для получения корректных данных в ИКС-1А "Энергетик" предусмотрен специальный режим длительного измерения для индуктивных цепей.
Требования безопасности и нормативы
Контроль сопротивлений в электроустановках — строго регламентированная процедура. Применяя ИКС-1А, вы действуете в рамках закона.
Вот ключевые документы, которые требуют проведения таких измерений:
- Правила технической эксплуатации электроустановок потребителей (ПТЭЭП): Приложение 3 п. 28 — предписывает измерять переходное сопротивление контактов. Приложение 3 п. 26 — требует измерения сопротивления заземляющих устройств, которое напрямую зависит от качества металлосвязи.
- ГОСТ Р 50571.25 (МЭК 60364-5-53): Регламентирует требования к испытаниям электрооборудования зданий, включая проверку цепей заземления и уравнивания потенциалов.
Технические характеристики ИКС-1А
- Диапазон измерения: от 1 мкОм до 200 Ом.
- Измерительный ток: до 1,2 А.
- Базовая погрешность: 0,1%.
- Питание: автономное (литиевый аккумулятор 1,1 Ач), от сети 220 В (через адаптер) или от USB.
- Время автономной работы: Не менее 160 измерений.
- Индикация: монохромный графический дисплей с разрешением 128х64 пикселя.
- Особенности: режим измерения индуктивных цепей (в комплектации "Энергетик"), передача данных на ПК, режим "АВТО Контакт" для автоматического запуска измерений.
- Масса: не более 0,25 кг.
- Габариты: 140х100х35 мм.
- Госреестр СИ: 67447-17.
- Межповерочный интервал: 3 года.
- Гарантия: 1,5 года.
Как мы видим, этот компактный, легкий (всего 250 граммов) и точный прибор востребован везде, где требуется не просто измерить сопротивление, а получить гарантированно достоверный результат. От контроля заклепки в крыле самолета до диагностики трансформатора на подстанции 10 кВ — он везде показывает высокую эффективность.
Универсальность и портативность ИКС-1А делают его идеальным выбором как для оснащения большой лаборатории, так и для мобильной бригады сервисного инженера.
Также мы предлагаем полный ассортимент аксессуаров к микромиллиомметру ИКС-1А, в наличии на складе.
Остались вопросы по выбору комплектации или методике измерений? Наши инженеры готовы проконсультировать вас по любым техническим аспектам.
Если вас заинтересовала возможность применения ИКС-1А в ваших задачах, вы можете:
Узнать актуальную цену и наличие на складе
Скачать полное руководство по эксплуатации
Заказать прибор с доставкой по всей России
ИКС-1А — это точность, на которую можно положиться.
