Диагностика и эксплуатация аккумуляторных батарей: современные методы контроля состояния АКБ
Надёжность систем резервного и бесперебойного электропитания напрямую зависит от технического состояния аккумуляторных батарей. АКБ используются на объектах энергетики и связи, промышленных предприятиях, в центрах обработки данных, системах ИБП и другой инфраструктуре, где отказ резервного питания может привести к остановке оборудования и технологических процессов.
При этом измерения одного только напряжения недостаточно для объективной оценки состояния батареи. Напряжение может находиться в допустимых пределах, в то время как фактическая способность аккумулятора отдавать необходимую энергию уже снизилась. Поэтому при техническом обслуживании АКБ применяются специализированные методы диагностики, позволяющие контролировать внутреннее сопротивление, состояние межэлементных соединений и фактическую ёмкость.
Почему характеристики АКБ меняются в процессе эксплуатации
Даже при соблюдении требований эксплуатации аккумуляторные батареи постепенно стареют. На их состояние влияют температурный режим, глубина и количество циклов заряда-разряда, условия хранения и подзаряда.
Для свинцово-кислотных аккумуляторов характерны сульфатация пластин, коррозия токоотводов, разрушение активной массы, потеря электролита и другие процессы. Они могут приводить к росту внутреннего сопротивления и снижению доступной ёмкости.
Особенно важен регулярный контроль батарейных цепей: ухудшение характеристик одного элемента способно повлиять на работоспособность всей системы резервного питания.
Два уровня диагностики: оперативная проверка и контрольный разряд
Для оценки технического состояния промышленных АКБ используются разные методы, которые не заменяют, а дополняют друг друга.
- Измерение внутреннего сопротивления или проводимости позволяет быстро обследовать батарейную цепь и обнаружить элементы, параметры которых заметно отличаются от остальных или изменяются относительно результатов предыдущих проверок.
Метод подходит для планового технического обслуживания, входного контроля и регулярного наблюдения за состоянием АКБ в динамике.
- Контрольный разряд применяется для определения фактически отдаваемой ёмкости. Батарея разряжается заданным током до установленного конечного напряжения, при этом контролируются электрические параметры и продолжительность разряда.
Таким образом, портативный тестер помогает оперативно определить, какие элементы требуют внимания, а нагрузочное оборудование позволяет проверить, какую ёмкость батарея фактически способна отдать в заданном режиме.

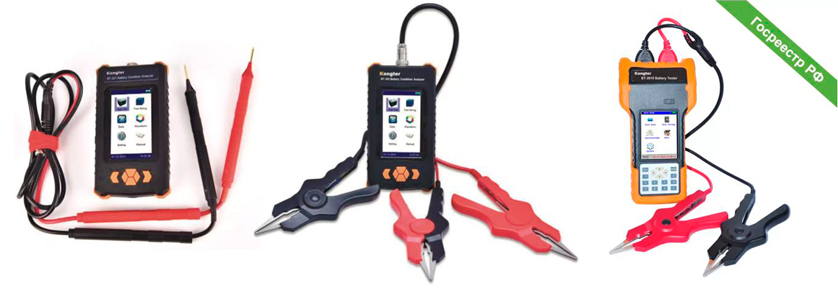

Портативные тестеры Kongter для регулярной диагностики
Для оперативного обследования аккумуляторных батарей предназначены тестеры Kongter BT-301, BT-302 и BT-3915.
Приборы позволяют проводить измерения непосредственно на объекте и использовать полученные результаты для регулярного контроля состояния батарейных систем.
Kongter BT-301 применяется для контроля параметров аккумуляторов при плановом техническом обслуживании.
Kongter BT-302 дополнительно ориентирован на диагностику межэлементных соединений, что позволяет контролировать состояние соединительных шин.
Kongter BT-3915 также предназначен для оперативной диагностики АКБ и сохранения результатов обследования.
Накопление результатов особенно важно при эксплуатации крупных батарейных систем: инженер получает возможность оценивать не только отдельное измерение, но и изменение параметров конкретного элемента во времени.

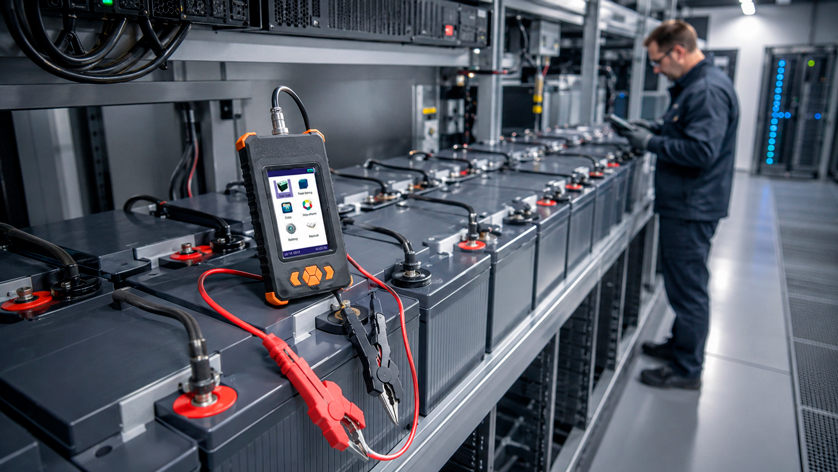

Практический сценарий: плановое обследование батарейной цепи
Представим типовую аккумуляторную комнату с большим количеством последовательно соединённых стационарных АКБ.
Во время регламентного обслуживания специалист последовательно подключает тестер к элементам батареи и измеряет их параметры. Результаты сохраняются для последующего анализа.
Основная задача такого обследования - найти элементы, показатели которых отличаются от общей картины или демонстрируют негативную динамику.
При обследовании батарейной системы ЦОД портативный тестер позволил определить несколько элементов с аномально высоким внутренним сопротивлением. После этого подозрительные элементы были дополнительно проверены методом контрольного разряда.
Практическая ценность такого подхода заключается в двухэтапной диагностике: нет необходимости начинать обслуживание всей батарейной системы с длительного нагрузочного испытания. Сначала проводится оперативный скрининг, затем более глубокая проверка элементов, требующих внимания.

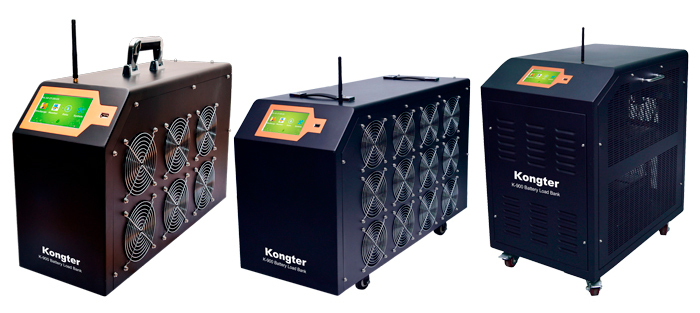

Нагрузочные блоки Kongter K-900: определение фактической ёмкости
Если необходимо проверить способность аккумуляторной батареи отдавать требуемую ёмкость, применяются нагрузочные устройства.
Серия Kongter K-900 предназначена для проведения контролируемого разряда промышленных АКБ. Оборудование создаёт заданную нагрузку, регистрирует параметры в процессе испытания и прекращает разряд при достижении установленного порогового значения.

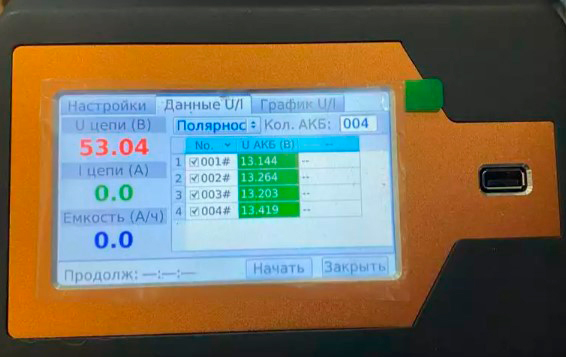

При использовании дополнительного оборудования для поэлементного мониторинга можно одновременно отслеживать напряжение отдельных аккумуляторов в батарейной цепи. Это помогает определить элементы, которые во время разряда достигают критических значений раньше остальных.
Полученные данные могут использоваться для построения разрядных характеристик, определения фактической ёмкости и документирования результатов испытаний.
Кейс ЦОД: от экспресс-диагностики к контрольному разряду
Хорошо иллюстрирует комплексный подход пример эксплуатации батарейной системы центра обработки данных.
В составе системы использовалась батарейная цепь из 120 аккумуляторов свинцово-кислотных стационарных на 480 В. При плановой проверке тестером Kongter BT-302 были обнаружены элементы с повышенным внутренним сопротивлением.
Следующим этапом стала проверка с применением нагрузочного оборудования Kongter K-900. Контрольный разряд подтвердил снижение фактической ёмкости проблемных элементов.
В результате обслуживающая организация получила основание для адресной замены отдельных АКБ, а не всей батарейной системы.
Именно в этом заключается одно из основных преимуществ комплексной диагностики: решение о дальнейшем обслуживании принимается на основании результатов измерений, а потенциально проблемные элементы выявляются до того, как их состояние станет причиной отказа всей системы резервного питания.

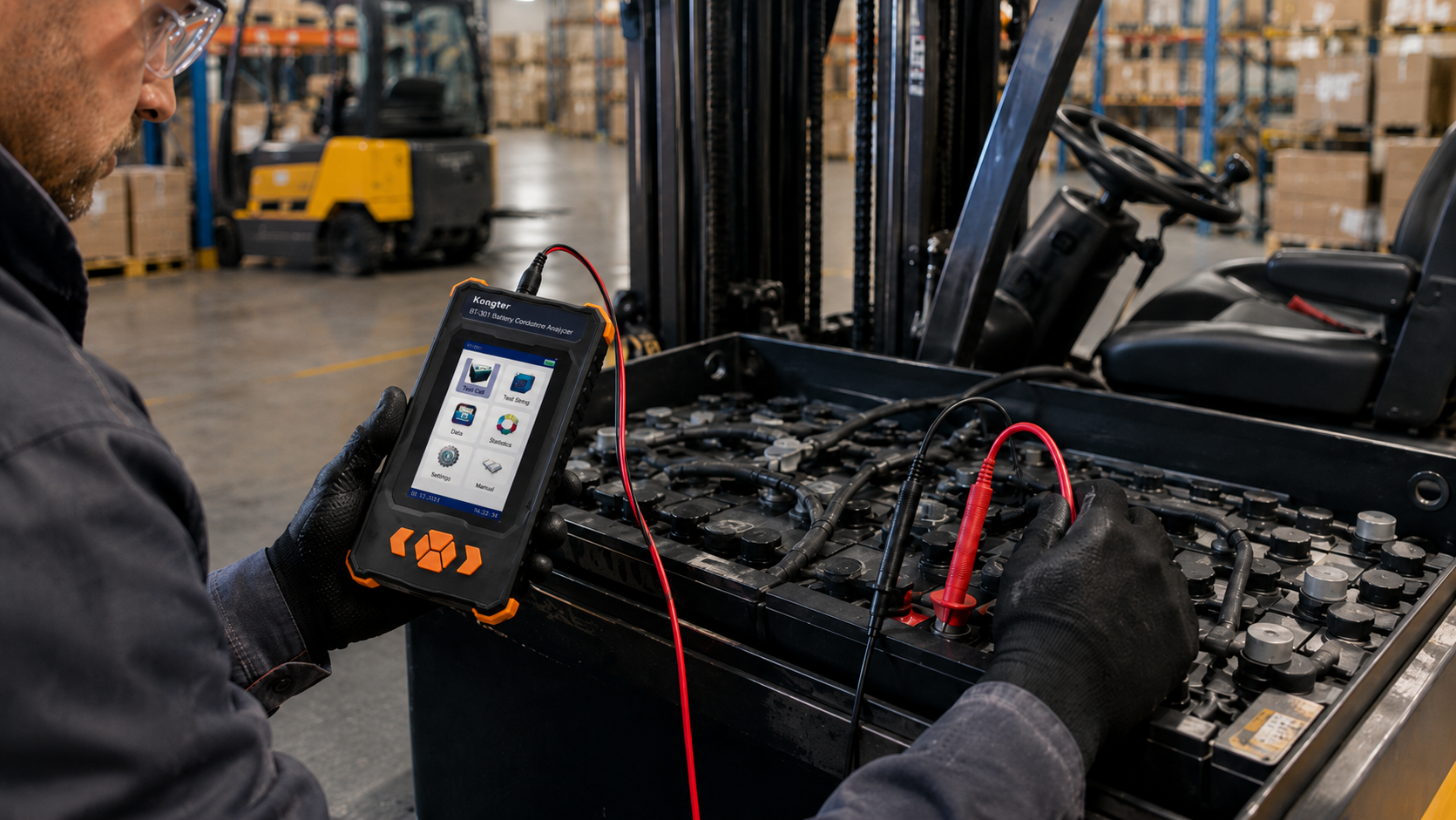

Кейс промышленного предприятия: обслуживание АКБ складской техники
Другой сценарий связан с эксплуатацией аккумуляторных батарей вилочных погрузчиков.
При большом парке складской техники батареи работают с различной интенсивностью, поэтому одинаковый календарный срок эксплуатации ещё не означает одинакового фактического состояния.
В приведённом примере применение Kongter BT-301 использовалось для регулярной оценки состояния аккумуляторных батарей и принятия решений об их дальнейшем обслуживании.
Такой подход позволяет перейти от замены АКБ исключительно по сроку эксплуатации к обслуживанию с учётом фактического технического состояния: определить батареи, которым требуется дополнительная проверка или восстановление, и продолжить эксплуатацию исправных.
Для предприятий с большим парком аккумуляторного оборудования это особенно важно, поскольку позволяет сделать техническое обслуживание более адресным и обоснованным.
От теории к практике: как проводится диагностика АКБ
Принцип работы оборудования и последовательность проверки аккумуляторных батарей удобнее всего оценить непосредственно на практическом примере.
В видеоматериале ниже показано применение оборудования для диагностики АКБ и рассматриваются особенности контроля параметров аккумуляторных батарей на практике.
После просмотра проще определить, какой уровень диагностики необходим для конкретной задачи: регулярная оперативная проверка отдельных элементов, контроль межэлементных соединений или полноценное нагрузочное испытание батареи.
Как подобрать оборудование под конкретную задачу
Выбор диагностического оборудования следует начинать не с конкретной модели, а с задачи эксплуатации.
Для регулярных обходов и профилактической диагностики подходят портативные тестеры, позволяющие быстро оценивать состояние отдельных элементов и выявлять отклонения.
Если требуется контроль межэлементных соединений, необходимо учитывать возможность измерения параметров соединительных шин.
Для определения фактической ёмкости применяются блоки нагрузки и проводится контрольный разряд.
На ответственных объектах наиболее информативен комплексный подход:
регулярный контроль → выявление отклонений → углублённая диагностика → принятие решения по обслуживанию или замене.
Такая схема позволяет перейти от реагирования на уже возникший отказ к профилактическому обслуживанию аккумуляторных систем.
Комплексный подход к обслуживанию аккумуляторных батарей
ЭЛЕКТРОНПРИБОР предлагает оборудование для диагностики и обслуживания АКБ различных производителей и классов. Это позволяет подбирать прибор не по бренду как таковому, а исходя из типа аккумуляторов, конфигурации батарейной системы, требуемого метода контроля и действующих на предприятии регламентов технического обслуживания.
Линейка Kongter представляет интерес прежде всего возможностью комплексного подхода: портативные тестеры используются для регулярной диагностики и выявления потенциально проблемных элементов, а нагрузочные блоки - для проверки фактической ёмкости батарей.
Специалисты ЭЛЕКТРОНПРИБОР помогут подобрать тестер или нагрузочные блоки с учётом параметров АКБ, количества элементов в батарейной цепи, условий эксплуатации и требуемого объёма диагностических работ.
