Акустические ультразвуковые камеры Batcam: опыт применения на российских предприятиях

С 2022 года акустические ультразвуковые камеры Batcam успешно эксплуатируются на предприятиях России. Их основными заказчиками стали компании в сферах генерации и распределения электрической энергии, добычи и переработки нефтепродуктов, химического производства, а также организации, специализирующиеся на контроле технического состояния объектов электроэнергетики. За это время оборудование доказало свою эффективность на площадках во многих регионах страны: в Москве, Конаково, Дорогобуже, Казани, Смоленске, Ярославле, Костроме, Самаре, Тольятти, Рязани, Череповце, Березниках, Перми, Екатеринбурге и других городах.

Как работает технология

Суть метода заключается в детектировании ультразвуковых и акустических волн с помощью высокочувствительных микрофонов. Камера Batcam улавливает сигналы в диапазоне от 2 до 100 кГц, мгновенно обрабатывает их и накладывает на видеоизображение в виде цветовой палитры. Таким образом, оператор может увидеть на экране прибора неслышимые человеческому уху ультразвуковые эффекты и точно локализовать их источник.

Ультразвуковые волны возникают в местах утечек газа и вакуума, при искрении, частичных и коронных разрядах. Достаточно просто включить камеру и направить её на обследуемый объект — проблемные участки мгновенно становятся видны на экране.

Ниже приведены реальные примеры использования камер Batcam на российских предприятиях.

Кейс №1. Опыт применения на ГРЭС

Государственные районные электростанции (ГРЭС) — это мощные тепловые электростанции, вырабатывающие как электрическую, так и тепловую энергию. В котлотурбинных цехах (КТЦ) остро стоит вопрос герметичности вакуумных систем конденсаторов паротурбинных установок. От этого напрямую зависят КПД и безопасность всей станции.

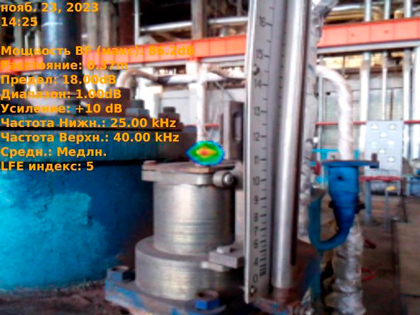

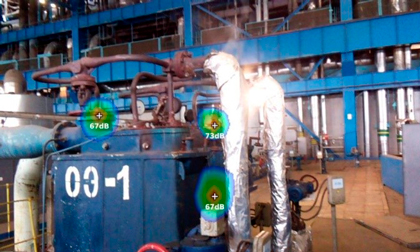

Ультразвуковые эффекты на компенсаторе отбора пара в режиме Multi (3 точечных источника) BATCAM 2.S	Ультразвуковые эффекты на компенсаторе отбора пара в режиме Multi (3 точечных источника) BATCAM 2.S

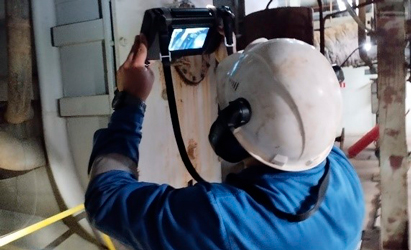

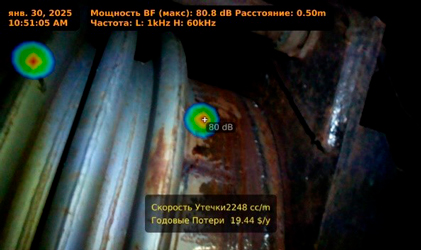

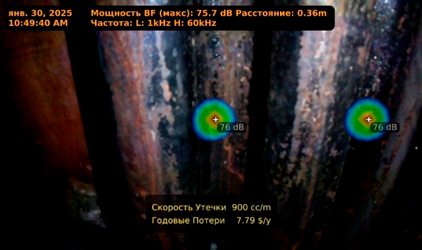

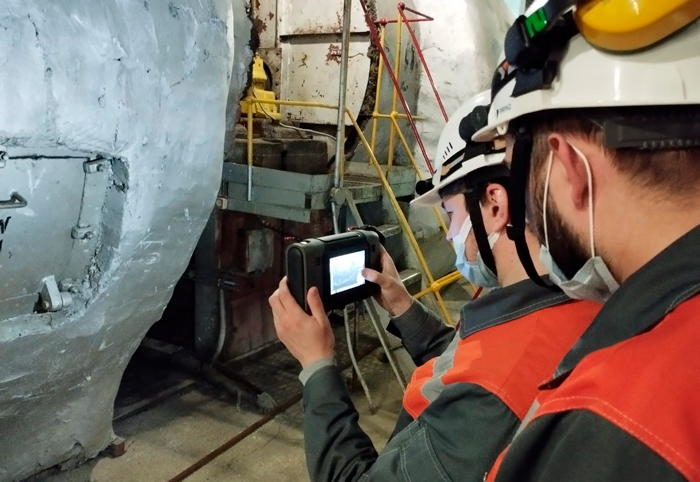

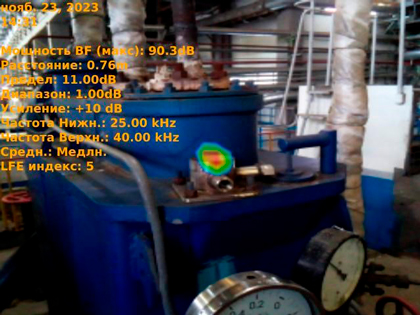

Ультразвуковые эффекты на генераторе вакуумной системы, присосы по фланцам присоединения. BATCAM2.S	Специалисты осваивают работу с ультразвуковой камерой BATCAM2.S
Ультразвуковые эффекты выходном клапане генератора вакуума. Нормальная работа. BATCAM2.0	Ультразвуковые эффекты выходном клапане генератора вакуума. Нормальная работа. BATCAM2.0

Кейс №2. Опыт применения на химических и нефтеперерабатывающих предприятиях

Задача: контроль газоходов и газохранилищ, выявление утечек и присосов воздуха.

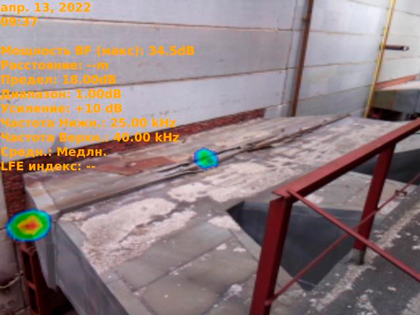

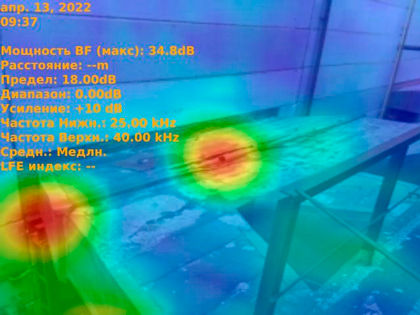

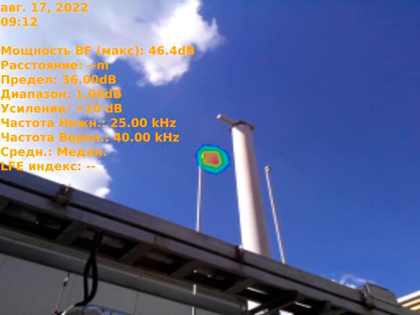

Присос воздуха на внешнем газоходе BATCAM 2.0	Присос воздуха на внешнем газоходе BATCAM 2.0 Full scale
Ультразвуковые эффекты на защитном клапане газовой системы (проверка работы клапана) BATCAM 2.0	Ультразвуковые эффекты на защитном клапане газовой системы (проверка работы клапана) BATCAM 2.0

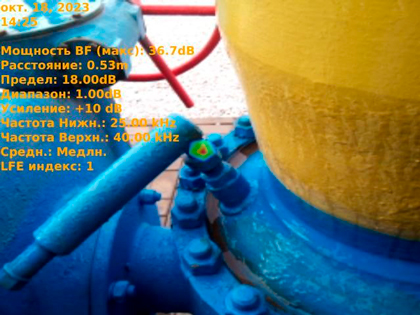

Ультразвуковые эффекты на фланцевом соединении коробки привода ручного крана по выходной линии АВО газа. BATCAM2.0	Ультразвуковые эффекты в набивочном штуцере ручного крана по выходной линии АВО газа. BATCAM2.0

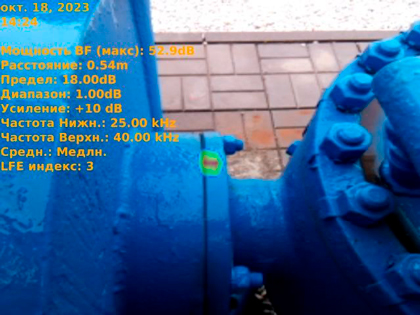

Ультразвуковые эффекты – на фланце газохода. Необходимо проверить качество соединения. BATCAM2.0	Ультразвуковые эффекты – на фланце газохода. Необходимо проверить качество соединения. BATCAM2.0

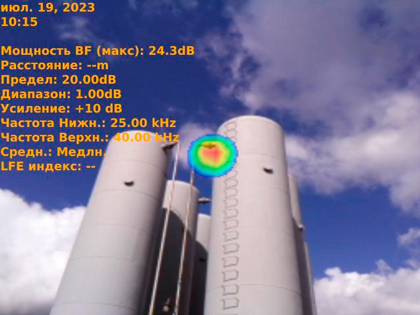

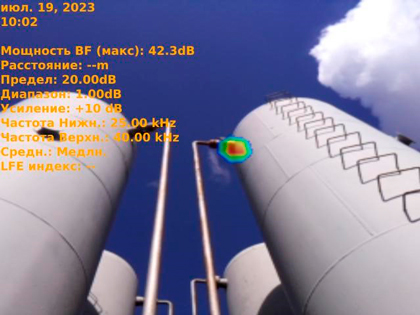

Ультразвуковые эффекты на входном фланце хранилища Азота. (утечка) Вид с низу. BATCAM2.0	Ультразвуковые эффекты на входном фланце хранилища Азота. (утечка) Вид с боку. BATCAM2.0

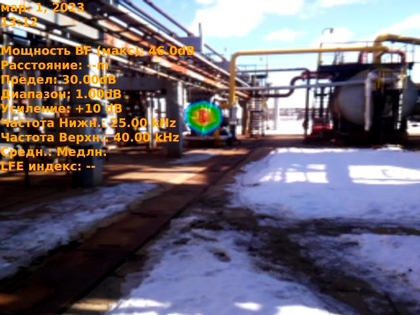

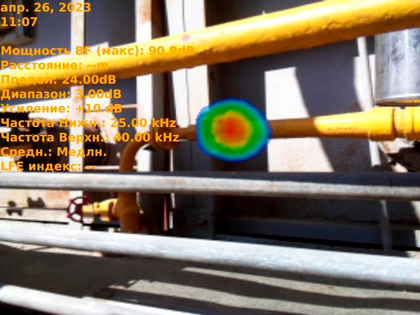

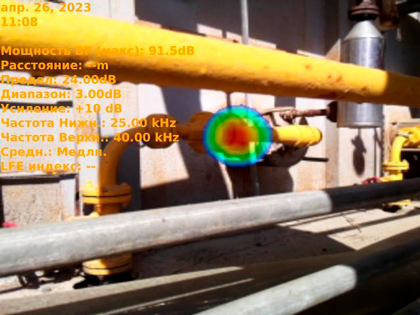

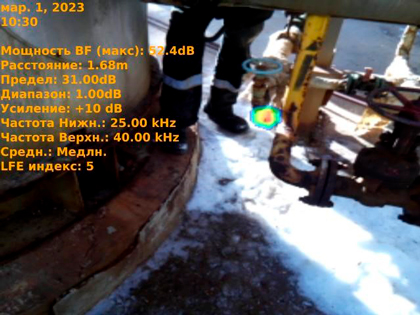

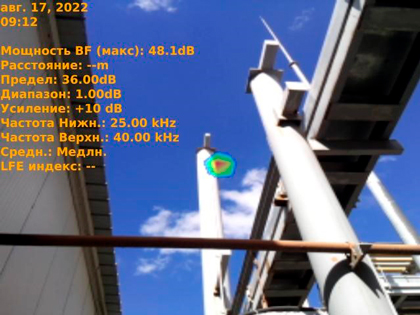

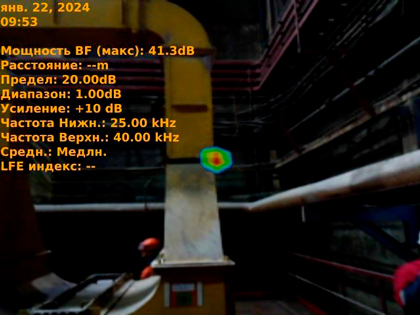

Ультразвуковые эффекты на сальнике клапана регулятора газовой системы (точная локализация 1,68м) BATCAM2.0	Ультразвуковые эффекты на газовой системе (локализация с большого расстояния) BATCAM2.0

Кейс №3. Опыт применения в электрохозяйстве и распределительных сетях

Задачи: поиск частичных и коронных разрядов, контроль качества монтажа высоковольтного оборудования.

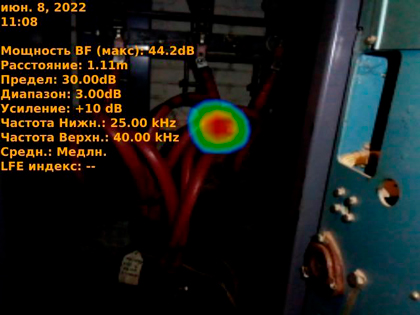

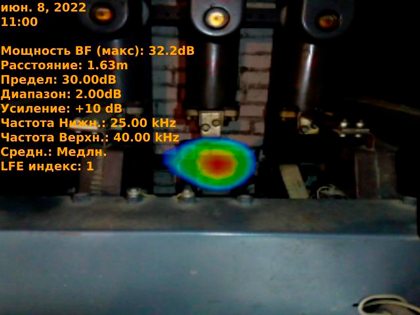

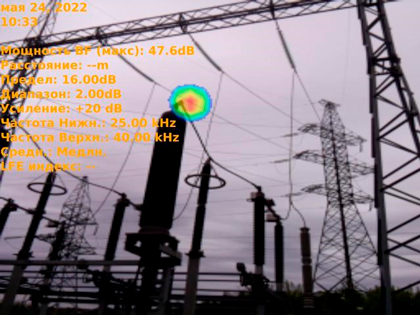

Ультразвуковые эффекты на высоковольтном вводе в щите распределения (частичный/коронный разряд) BATCAM 2.0	Ультразвуковые эффекты на высоковольтном выключателе (ВВ) (частичный/коронный разряд) BATCAM 2.0

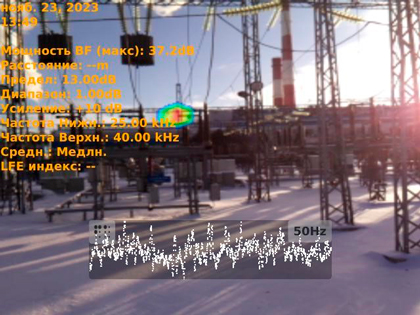

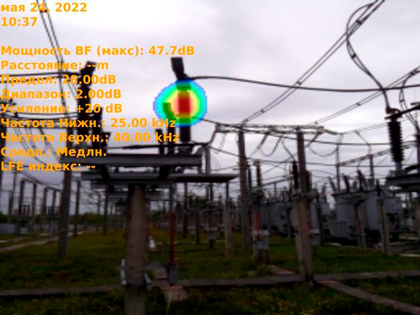

Ультразвуковые эффекты на элементах распределительных сетей (частичный/коронный разряд) BATCAM 2.0	Ультразвуковые эффекты на элементах распределительных сетей (частичный/коронный разряд) BATCAM 2.0

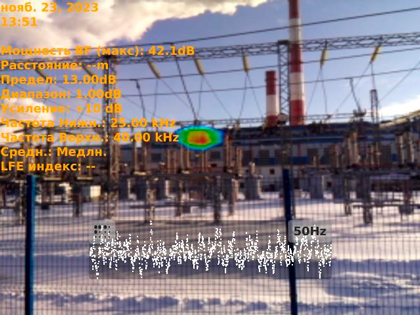

Ультразвуковые эффекты на ВВ вводе. BATCAM2.0	Ультразвуковые эффекты на ВВ вводе. BATCAM2.0 (сетка между оператором и объектом препятствием не является)

Кейс №4. Опыт применения на добывающих предприятиях

На добывающих предприятиях, где эксплуатируется большой парк промышленного оборудования, требуется постоянный контроль его работоспособности. Ультразвуковая диагностика позволяет эффективно анализировать механические шумы.

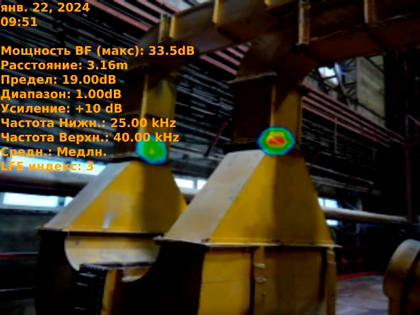

Кожух охладителя дробилки, ультразвуковые эффекты, не плотное прилегание кожуха BATCAM 2.0	Кожух охладителя дробилки, ультразвуковые эффекты, не плотное прилегание кожуха BATCAM 2.0

Резюме

Как показывают приведённые примеры, акустические камеры Batcam зарекомендовали себя как универсальный и высокоэффективный инструмент для оперативной диагностики на самых разных объектах. Мгновенная визуализация ультразвуковых эффектов позволяет специалистам быстро и точно локализовать дефекты, сокращая время простоя оборудования и повышая безопасность эксплуатации.

Узнать подробнее об акустических камерах Batcam, получить консультацию по подбору и рассчитать стоимость поставки для вашего предприятия вы можете в компании ЭЛЕКТРОНПРИБОР. Мы готовы предоставить дополнительную информацию о технических характеристиках и помочь интегрировать этот метод диагностики в вашу систему технического обслуживания.
