Актаком АТК-2301 или как правильно измерить cosϕ?

Современные токовые клещи Актаком позволяют быстро и эффективно измерить этот важный параметр без разрыва сети. Модель Актаком АТК-2301 представляет собой микротоковые клещи-ваттметр переменного тока с максимальным разрешением 10 мкА для измерений токов утечки, позволяют измерять активную, реактивную и полную мощность, потребление энергии, а такжеизмерить коэффициент мощности - cos ϕ.

При измерении cos ϕ прибор измеряет одновременно изменения значений напряжения и тока за небольшой интервал времени и по разнице этих значений определяет разность фаз между этими величинами.

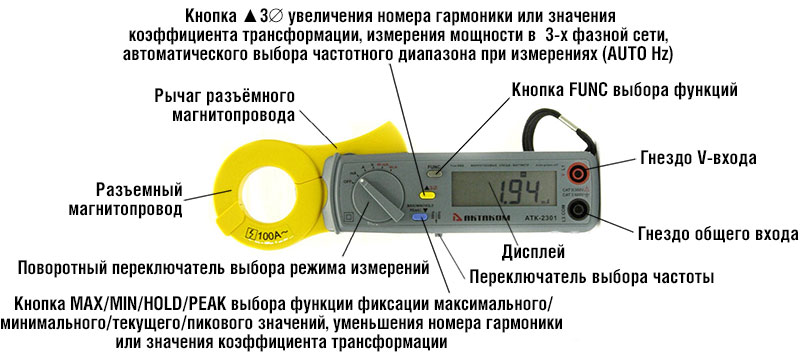

Описание органов управления токовых клещей АТК-2301:

Как измерить среднеквадратичное значение n-ой гармоники силы или напряжения переменного тока, коэффициент n-ой гармоники напряжения переменного тока с помощью токовых клещей АТК-2301?

  1. Установите поворотный переключатель в положение мА, А или V в зависимости от режима измерений. Затем выберите необходимую частоту с помощью переключателя на боковой панели прибора.
  2. При измерении силы тока нажмите на рычаг клещей до их открытия и полностью сомкните их вокруг провода, по которому течет измеряемый ток.
  3. При измерении напряжения вставьте провода щупов в соответствующие гнезда прибора и присоедините щупы ПАРАЛЛЕЛЬНО измеряемой цепи.
  4. Для измерения среднеквадратичного значения n-ой гармоники нажмите один раз на кнопку FUNC. На дисплее появятся символы «Harmonic» и «NO». Перед значением силы (мА или А) или напряжения (V) переменного тока отобразится номер гармоники (1-99). Нажмите на кнопку ▲ или ▼ для уменьшения или увеличения номера гармоники. После достижения максимального (99) или минимального (1) номера гармоники, начнется круговой отсчёт в обратную сторону.
  5. Для измерения коэффициента n-ой гармоники нажмите дважды на кнопку FUNC. На дисплее появятся символы «Harmonic» и «NO». Перед значением коэффициента n-ой гармоники силы или напряжения переменного тока (%) отобразится номер гармоники (1-99). Нажмите на кнопку ▲ или ▼ для уменьшения или увеличения номера гармоники. После достижения максимального (99) или минимального (1) номера гармоники, начнется круговой отсчёт в обратную сторону.
  6. Для активации функции контроля коэффициента искажения синусоидальности кривой тока или напряжения нажмите трижды на кнопку FUNC. На дисплее появятся символы «THD» и «%». Коэффициент искажения синусоидальности кривой тока (в процентах) будет определен по формуле и отображен на дисплее:
    , где V1, V2…V50 – среднеквадратичное значение первой, второй…50-й гармоники
    Внимание: при измерении Кг, после нажатия на кнопки или переключения, прибор будет работать медленно из-за сложных математических вычислений.
  7. Для активации функции контроля коэффициента амплитуды нажмите 4 раза на кнопку FUNC. На дисплее появятся символы «C.F.». Коэффициент амплитуды будет определен по формуле и отображен на дисплее:
    Коэффициент амплитуды = пиковое значение/среднеквадратичное значение
  8. Для контроля частоты нажмите 5 раз на кнопку FUNC. На дисплее появятся символы «Hz». Частота переменного тока будет измерена и отображена на дисплее. В случае если частота менее 40 Гц, на экране появится 0 Hz. Если частота более 65 Гц, на экране появится индикатор перегрузки 0L.
    Внимание! При измерения частоты в диапазоне мА значение силы переменного тока должна быть более 10 мА, в диапазоне А – более 1 А. При измерении частоты значение напряжения переменного тока должно быть более 50 В.

Как измерить мощность в 3-фазной системе с симметричной нагрузкой с помощью токовых клещей АТК-2301?

  1. Выберите необходимый диапазон (W-mA или W-A).
  2. Присоедините щуп черного провода к фазе L3, красного провода к фазе L1.

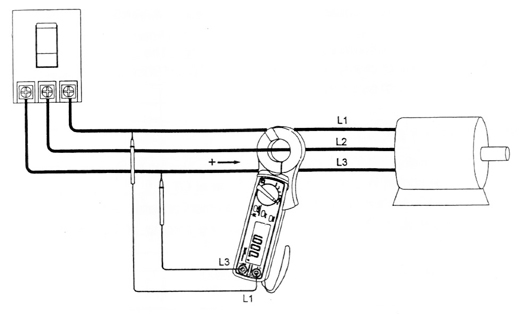

  3. Нажмите на рычаг клещей для их открытия и полностью сомкните их вокруг провода L2 (см. рисунок). Ток должен течь в направлении, показанном на рисунке ниже.
  4. Нажмите на кнопку ▲ для выбора режима измерения мощности в 3-фазной системе с симметричной нагрузкой. На дисплее появится символ «3Ø».
  5. Прочитайте значение, отображенное на ЖКИ. Единицы измерения определяются автоматически.
    Внимание! Пользователи также могут провести измерения для сбалансированной 3-фазной системы. Выполняются те же действия, как и при измерении однофазной системы.

Как определить последовательность чередования фаз в 3-фазной системе с симметричной нагрузкой при работе с токовыми клещами АТК-2301?

  1. Удерживайте нажатой кнопку ▼ и включите прибор. Установите поворотный переключатель в положение W-mA или W-A.
  2. Присоедините щуп черного провода к фазе L3, красного провода к фазе L1.
  3. Нажмите на рычаг клещей для их открытия и полностью сомкните их вокруг провода L2 (см. рисунок). Ток должен течь в направлении, показанном на рисунке ниже.
  4. Нажмите на кнопку ▲ для выбора режима 3-фазной системы. На дисплее появится символ «3Ø».
  5. Нажмите на кнопку FUNC для выбора функции угла сдвига фаз. ЖКИ отобразит символы L123, обозначающий последовательность чередования фаз по часовой стрелке. Или символы L132, обозначающий последовательность чередования фаз против часовой стрелки.

Как измерить силу и напряжение переменного тока (среднеквадратичные значения) с помощью токовых клещей АТК-2301?

Внимание!

При проведении измерения силы тока убедитесь, что все измерительные щупы отключены от входных разъемов.

В случае если измеряется сила тока, вдвое превышающая диапазон, на дисплее отобразится не только индикатор перегрузки (0L), но также индикатор разряда батареи.

Предельная величина входного сигнала при измерениях напряжения переменного тока – 600 В. Не пытайтесь произвести измерения напряжения, превосходящее это значение.

Несоблюдение этого указания может привести к поражению электрическим током и повреждению токовых клещей.

  1. Выберите необходимую основную частоту измеряемого сигнала при помощи переключателя на боковой панели прибора. Или используйте кнопку ▲ при включении для автоматического выбора диапазона Hz. При удержании кнопки ▲ и включении прибора, прибор войдет в режим автоматического выбора диапазона Hz и измерит частоту в диапазоне (45-65) Гц. При измерениях на частоте, не равной 50 или 60 Гц, возможна дополнительная погрешность измерений.
  2. Выберите соответствующее положение поворотного переключателя для диапазона силы тока или напряжения. При измерениях силы тока – если сила переменного тока менее 0,6 А, установите переключатель в положение мА, если переменный ток более 0,6 А, установите переключатель в положение А. При измерении напряжения установите поворотный переключатель в положение V.
  3. Если пиковое значение входного переменного тока больше, чем максимальное значение диапазона, на дисплее появится индикатор перегрузки 0L.
  4. При измерении силы тока нажмите на рычаг клещей для их открытия и полностью сомкните их вокруг провода, по которому течет измеряемый ток.
  5. При измерении напряжения вставьте провода щупов в соответствующие гнезда прибора и присоедините щупы ПАРАЛЛЕЛЬНО измеряемой цепи.
  6. Прочитайте на дисплее истинное среднеквадратичное значение переменного напряжения или тока.

Как измерить активную, полную, реактивную мощности, коэффициент мощности, угол сдвига фаз и произвести контроль энергии в однофазных цепях переменного тока с помощью токовых клещей АТК-2301?

  1. Выберите необходимую основную частоту тока и напряжения при помощи переключателя на боковой панели тестера. Или используйте кнопку ▲ при включении для автоматического выбора диапазона Hz. При удерживании нажатой кнопки ▲ при включении прибора, прибор войдет в режим автоматического выбора частоты и измерит частоту в диапазоне (45-65) Гц. Если измеренная частота не равна 50 или 60 Гц возможна дополнительная погрешность.
  2. Выберите необходимое положение поворотного переключателя в зависимости от силы тока. Если сила переменного тока менее 0,6 А, установите переключатель в положение W-мА. Если сила переменного тока более 0,6 А, установите переключатель в положение W-А.
  3. Если пиковое значение переменного тока больше, чем максимальное значение диапазона, на дисплее появятся символы перегрузки 0L.
  4. Присоедините щупы, подключенные к гнездам измерения напряжения на приборе, к источнику напряжения параллельно нагрузке.

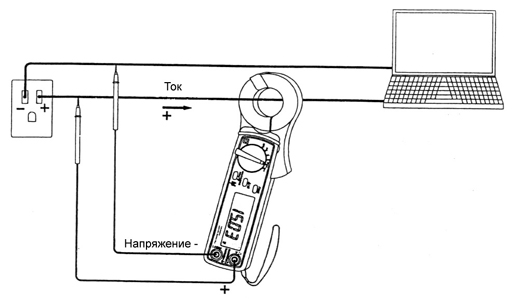

  5. Нажмите на рычаг клещей для их открытия и полностью сомкните их вокруг провода, по которому течет ток (см. рисунок). Ток должен течь в направлении, показанном на рисунке выше.
  6. Прочитайте значение активной мощности, отображенное на ЖКИ. Единицы измерения определяются автоматически.
  7. Для измерения полной мощности нажмите на кнопку FUNC один раз.
  8. Для измерения реактивной мощности нажмите на кнопку FUNC дважды.
  9. Для измерения коэффициента мощности нажмите на кнопку FUNC трижды.
  10. Для измерения угла сдвига фаз (Phase) от -180° до +180° нажмите на кнопку FUNC четыре раза. Для отображения угла сдвига фаз (Phase) в диапазоне от 0 до 360°, удерживайте нажатой кнопку ▲, затем включите прибор. При включении, таким образом, на дисплее отобразится угол сдвига фаз в диапазоне от 0 до 360° (если активирована функция измерения угла сдвига фаз).
  11. Для измерения мощности в лошадиных силах нажмите на кнопку FUNC пять раз для появления символов «HP».
  12. Для активации функции контроля энергии нажмите на кнопку FUNC шесть раз. Перед цифрами появится символ Н, обозначающий энергию. Значение энергии состоит из 6 знаков (4 большие цифры и 2 маленькие). Энергия установится на позицию «0», когда будет выбрана эта функция. Значение энергии будет увеличиваться с течением времени от момента, когда была выбрана эта функция.

Как измерить минимальное, максимальное и пиковое значения силы переменного тока, произвести удержание показаний с помощью токовых клещей АТК-2301?

  1. Установите поворотный переключатель в положение мА, А или V в зависимости от режима измерений. Затем выберите необходимую частоту с помощью переключателя на боковой панели прибора.
  2. При измерении силы тока нажмите на рычаг клещей до их открытия и полностью сомкните их вокруг провода, по которому течет измеряемый ток.
  3. При измерении напряжения вставьте провода щупов в соответствующие гнезда прибора и присоедините щупы ПАРАЛЛЕЛЬНО измеряемой цепи.
  4. На ЖКИ появится измеренное значение. При попеременном нажатии кнопки ▼, на ЖКИ будут соответственно отображаться символ и измеренное текущее «HOLD», максимальное «MAX», минимальное «MIN» или пиковое «РEAK» значение.
  5. Для возврата в режим текущих измерений, необходимо удерживать нажатой кнопку ▼ более 2 с.
    Внимание: Функция пикового значения при измерении отображает максимальное значение. Время дискретизации данной функции составляет 39 нс (50 Гц) или 33 нс (60 Гц). Функция удержания показаний, максимального/минимального значений отображает истинное среднеквадратичное значение.

Как задать коэффициент трансформации при работе с токовыми клещами АТК-2301?

  1. Для задания коэффициента трансформации, удерживайте нажатой кнопку FUNC и включите прибор.
  2. Отпустите кнопку FUNC, на дисплее появятся символы «СТ». Значение по умолчанию Кт=1. Если коэффициент Кт – не равен 1, на экране появится индикатор «CT». Показание силы тока на ЖКИ равно измеренному значению, умноженному на коэффициент трансформации (ALCD=ARMS×Кт).
  3. Для изменения Кт, нажимайте на кнопки ▲ или ▼ для увеличения или уменьшения значения от 1 до 250.
  4. Удерживание кнопки ▲ или ▼ ускоряет процесс изменения коэффициента трансформации.
  5. Для выхода из режима установки коэффициента трансформации нажмите на кнопку FUNC.

Внимание: В каком бы положении не находился поворотный переключатель, первыми на дисплее будут отображаться коэффициент трансформации (Кт) и основная частота.

Как выйти из режима автоматического выключения при работе с токовыми клещами АТК-2301?

Прибор имеет функцию автоматического отключения питания. Клещи отключатся автоматически через 30 минут после включения. Для выхода из режима автоматического отключения, удерживайте кнопку FUNC более 2 с. Звуковой сигнал отмечает, что функция автоматического отключения питания выключена.

Примечание: Отключение данной функции не предусмотрено при измерении искажения синусоидальности (THD).
