НЕВА-Тест 6323 — трансформатор тока трехфазный развязывающий

Сохранить в PDF Распечатать
  • Назначение трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:

    Трансформатор НЕВА-Тест 6323 предназначен для гальванической изоляции последовательных цепей счетчиков электрической энергии от цепей тока поверочных установок при поверке счетчиков. Для использования в цепях переменного тока с номинальным напряжением до 0,66 кВ и номинальной частотой 50 Гц при электрических измерениях в составе установок при калибровке и поверке счетчиков.

    Описание трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:

    Трансформатор НЕВА-Тест 6323 осуществляет трансформацию первичного тока во вторичную цепь при обеспечениигальванической изоляции без изменения уровня и фазы тока.

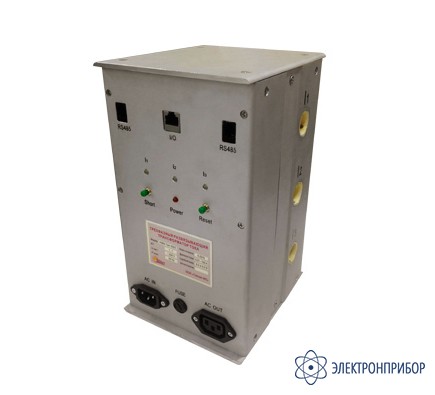

    Конструктивно НЕВА-Тест 6323 содержат в себе три трансформатора тока, помещенные в металический прямоугольный корпус. Трансформаторы тока вьполнены на тороидальных магнитопроводах.

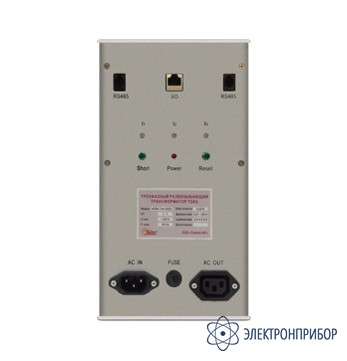

    На лицевой панеели НЕВА-Тест 6323 расположены органы управления и индикации состояния. Управление осуществляется либо с помощью кнопок, расположенных⠀ на лицевой панели, либо по последовательному интерфейсу.

    Область применения трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:

    • Комплектация многоместных установок для поверки счетчиков электрической энергии;
    • Комплектация метрологических лабораторий (в том числе передвижных).

    Трансформатор НЕВА-Тест 6323 может быть использован автономно и в сочетании с персоналым компьютером (ПК), расширяющим их функциональные возможности.

  • Технические характеристики трансформатора тока трехфазного развязывающего НЕВА-Тест 6323:

    Параметр Значение
    Пределы допускаемой погрешности гальванической развязки первичных и вторичных токовых цепей с коэффициентом трансформации 1
    Ток на всем диапазоне нагрузок
    от 1 А до 120А от 50 мА до 1 А от 20 мА до 50 мА от 5 МА до 20 мА
    Амплитудной, % ≤± 0,02 ≤± 0,05 ≤± 0,2
    Угловой, мин ≤± 0,5 ≤± 1 ≤± 2 ≤± 10
    Общие характеристики
    Питание от сети переменного тока (~185 - 265 В / 47 - 63 Гц
    Потребляемая мощность не более 40 В*А
    Коэффициент трансформации 1:1 (первичный ток = вторичный ток)
    Номинальная частота (Fn) 50 Гц (от 45 до 55 Гц)
    Габаритные размеры (ВхШхГ), мм, не более 270х155х165
    Масса, кг, не более 13,0
    Среднее время наработки на отказ, ч 90 000
    Средний срок службы, лет 8
    Рабочая температура окружающего воздуха, °C от -10 до +45
    Рабочая относительная влажность воздуха, % до 85 при 25 °C
    Рабочее атмосферное давление, кПа (мм рт. ст.) от 84 до 106.7 (630 - 800)
    Значения выходной мощности и нагрузочной способности по каждой фазе
    Ток, А 120 100 80 60 10 1 0,1
    Мощность токовой цепи, В*А, не более 60 50 40 30 5 0,5 0,05
    Потери в первичной цепи, В*А, не более 6 5 4 3 не нормируется
    Входная нагрузка, мОм 0,7 (для кабеля длинной 1 м с сечением 25 мм2
    Нагрузочная способность макс, мОм 4,2 5 6,3 8,3 50 500 500
    Выходное напряжение нагрузки, В 0,5
  • Комплект поставки НЕВА-Тест 6323

    Наименование Количество
    1 Трансформатор тока трёхфазный развязывающий НЕВА-Тест 6323 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
    4 Формуляр 1
