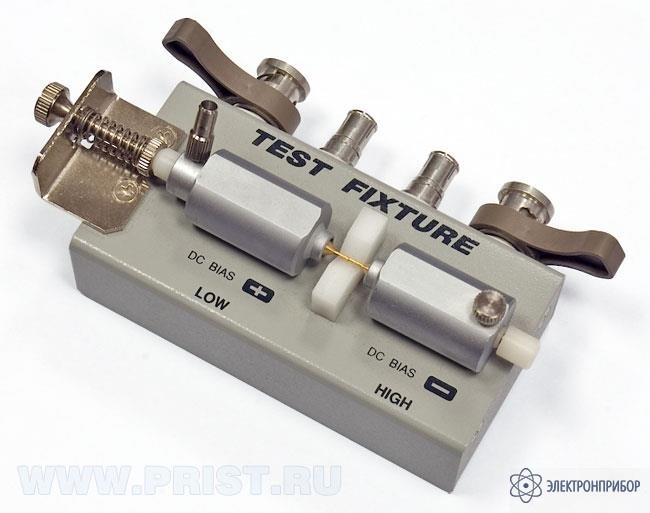

LCR-13 — адаптер для SMD компонентов с регулируемой длиной зажима

Сохранить в PDF Распечатать
    • Регулируемая длина зажима
    • Типоразмеры SMD компонентов: 0201 - 0805
    • Для измерителей параметров RLC серий LCR-781xxG, LCR-8xx
    • Регулируемая длина зажима
    • Типоразмеры SMD компонентов: 0201 - 0805
    • Для измерителей параметров RLC серий LCR-781xxG, LCR-8xx
    Типоразмер SMD Размеры, мм
    Длина Ширина Высота Ширина выводов
    0201 0,6 0,3 0,23 0,13
    0402 1,0 0,5 0,35 0,25
    0603 1,6 0,8 0,45 0,3
    0805 2,0 1,2 0,4 0,4
    1206 3,2 1,6 0,5 0,5
    1812 4.6 3.2 1.7 0,6
    2010 5,0 2,5 0,55 0,5
    2512 6,35 3,2 0,55 0,5
  • Совместимость с LCR-13

    • 527 250 руб.
      Добавить к заказу

      LCR-78101G, измеритель параметров RLC цифровой

      Диапазон частот 20 Гц…1 МГц; Измерение сопротивления 0,1 мОм…100 МОм (R,Z,X, Rdc, разрешение 0,1 мОм), проводимость 10 нСм…1000 См (G, Y, B, с разрешением 10 нСм), ёмкость 0,01 пФ -1 Ф (разрешение 0,01 пФ), индуктивность 0,1 нГн -100 кГн (разрешение до 0,1 нГн), добротность (Q) 0,01 – 10000, тангенс угла потерь (D) 0,00001 – 1000, фазовый сдвиг -180…180°; базовая погрешность ± 0,1 %; тест-сигнал 10 мВ…2 В (шаг 10 мВ)/ 100 мкА…20 мА; отображение графика измеряемых параметров (частота, напряжение; лин./ логарифм. режим), маркерные изм. (Peak/ Dip), Δ-измерения (Δ, %), запись до 64 профилей, пар./послед. схема измерений, программ. табл. изм. (мультишаговый тест), усреднение (1-256), графическая ЖК матрица (320х240 точек) с подсветкой, 6-разр. индик., интерфейс GPIB/RS-232, масса 5,5 кг.

    • 621 150 руб.
      Добавить к заказу

      LCR-78105G, измеритель параметров RLC цифровой

      Аналог LCR-78101G. Диапазон частот 20 Гц…5 МГц; тест-сигнал <=3 МГц:10 мВ…2 В (шаг 10 мВ); >3 МГц: 10 мВ…1 В (шаг 10 мВ)/100 мкА…20 мА (в зав. от частоты).

    • 756 375 руб.
      Добавить к заказу

      LCR-78110G, измеритель параметров RLC цифровой

      Аналог LCR-78105G. Диапазон частот 20 Гц…10 МГц.

    • 76 725 руб.
      Добавить к заказу

      LCR-7816, цифровой прецизионный измеритель RLC параметров

      Сопротивление 6,25 Ом – 410 кОм; емкость 200 пФ–250 мкФ; индуктивность 500 мкГн–650 Гн; Q/D 10-4…104, тест-сигнал 100 Гц - 2 кГц и 100 мВ - 1275 мВ, базовая погрешность 0,2%, внутр./внеш. смещение до 30 В, запись до 100 профилей,  Δ-измерения (Δ, %), усреднение (1-255), 5-разрядая индикация, диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн), ЖК-матрица (240×128 точек) с подсветкой; Масса 5,5 кг.

    • 120 075 руб.
      Добавить к заказу

      LCR-7817, измеритель RLС параметров

      Используется для измерения сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления.

    • 145 125 руб.
      Добавить к заказу

      LCR-7819, измеритель RLС параметров

      Используется для измерения сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, эквивалентного последовательного/параллельного сопротивления.

    • Снят с производства

      LCR-816, RLC измеритель

      Прецизионный измеритель LCR-816: Сопротивление 6,25 Ом – 410 кОм; Емкость 200 пФ –250 мкФ; Индуктивность 500 мкГн – 650 Гн; Добротность/Тангенс угла потерь 0,0001 ... 9999; Частота тест-сигнала 100 Гц - 2 кГц; Уровень тест-сигнала 100 мВ - 1275 мВ; Базовая погрешность 0,2%; Внутреннее/внешнее смещение до 30 В; Запись до 100 профилей; Дельта-измерения; Усреднение (1 - 255 измерений); 5-разрядая индикация; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); ЖК-матрица (240х128 точек) с подсветкой и регулировкой контрастности; Масса 5,5 кг.

    • Снят с производства

      LCR-817, RLC измеритель

      Прецизионный измеритель LCR-817: Сопротивление 6,25 Ом – 410 кОм; Емкость 40 пФ –2,083 мФ; Индуктивность 100 мкГн – 5417 Гн; Добротность/Тангенс угла потерь 0,0001 ... 9999; Частота тест-сигнала 12 Гц - 10 кГц; Уровень тест-сигнала 5 мВ - 1275 мВ; Базовая погрешность 0,05%; Внутреннее/внешнее смещение до 30 В; Запись до 100 профилей; Дельта-измерения; Усреднение (1 - 255 измерений); 5-разрядая индикация; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); ЖК-матрица (240х128 точек) с подсветкой и регулировкой контрастности; Масса 5,5 кг.

    • Снят с производства

      LCR-819, RLC измеритель

      Прецизионный измеритель LCR-819: Сопротивление 6,25 Ом – 410 кОм; Емкость 20 пФ –2,083 мФ; Индуктивность 5 мкГн – 5417 Гн; Добротность/Тангенс угла потерь 0,0001 ... 9999; Частота тест-сигнала 12 Гц - 100 кГц; Уровень тест-сигнала 5 мВ - 1275 мВ; Базовая погрешность 0,05%; Внутреннее/внешнее смещение до 30 В; Запись до 100 профилей; Дельта-измерения; Усреднение (1 - 255 измерений); 5-разрядая индикация; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); ЖК-матрица (240х128 точек) с подсветкой и регулировкой контрастности; Масса 5,5 кг.

    • Снят с производства

      LCR-821, RLC измеритель

      Прецизионный измеритель LCR-821: Сопротивление 6,25 Ом – 410 кОм; Емкость 20 пФ –2,083 мФ; Индуктивность 5 мкГн – 5417 Гн; Добротность/Тангенс угла потерь 0,0001 ... 9999; Фазовый сдвиг -180 ... 180о; Частота тест-сигнала 12 Гц - 200 кГц; Уровень тест-сигнала 5 мВ - 1,275 В; Базовая погрешность 0,1%; Внутреннее/внешнее смещение до 35 В; Запись до 100 профилей; Дельта-измерения; Усреднение (1 - 255 измерений); 5-разрядая индикация; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); ЖК-матрица (240х128 точек) с подсветкой и регулировкой контрастности; Масса 5,5 кг.

    • Снят с производства

      LCR-826, RLC измеритель

      Прецизионный измеритель LCR-826: Сопротивление 6,25 Ом – 410 кОм; Емкость 200 пФ –250 мкФ; Индуктивность 500 мкГн – 650 Гн; Добротность/Тангенс угла потерь 0,0001 ... 9999; Частота тест-сигнала 100 Гц - 2 кГц; Уровень тест-сигнала 100 мВ - 1275 мВ; Базовая погрешность 0,1%; Внутреннее/внешнее смещение до 30 В; Запись до 100 профилей; Дельта-измерения; Усреднение (1 - 255 измерений); 5-разрядая индикация; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); ЖК-матрица (240х128 точек) с подсветкой и регулировкой контрастности; Масса 5,5 кг.
      Аналог LCR-816: отличие: установлен интерфейс для внешнего сортировщика.

    • Снят с производства

      LCR-827, RLC измеритель

      Прецизионный измеритель LCR-827: Сопротивление 6,25 Ом – 410 кОм; Емкость 40 пФ –2,083 мФ; Индуктивность 100 мкГн – 5417 Гн; Добротность/Тангенс угла потерь 0,0001 ... 9999; Частота тест-сигнала 12 Гц - 10 кГц; Уровень тест-сигнала 5 мВ - 1275 мВ; Базовая погрешность 0,1%; Внутреннее/внешнее смещение до 30 В; Запись до 100 профилей; Дельта-измерения; Усреднение (1 - 255 измерений); 5-разрядая индикация; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); ЖК-матрица (240х128 точек) с подсветкой и регулировкой контрастности; Масса 5,5 кг.
      Аналог LCR-817: отличие: Интерфейс для сортировки компонентов.

    • Снят с производства

      LCR-829, RLC измеритель

      Прецизионный измеритель LCR-829: Сопротивление 6,25 Ом – 410 кОм; Емкость 20 пФ –2,083 мФ; Индуктивность 5 мкГн – 5417 Гн; Добротность/Тангенс угла потерь 0,0001 ... 9999; Частота тест-сигнала 12 Гц - 100 кГц; Уровень тест-сигнала 5 мВ - 1275 мВ; Базовая погрешность 0,1%; Внутреннее/внешнее смещение до 30 В; Запись до 100 профилей; Дельта-измерения; Усреднение (1 - 255 измерений); 5-разрядая индикация; Диапазон индикации от 0,00001 (Ом, пФ, мГн) до 99999 (кОм, мкФ, Гн); ЖК-матрица (240х128 точек) с подсветкой и регулировкой контрастности; Масса 5,5 кг.
      Аналог LCR-819: отличие: Интерфейс для сортировки компонентов.
