РЕТ-ДТ — преобразователь измерительный токовый на 30 000 А

Сохранить в PDF Распечатать
    • Гарантия

      60 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      42651-15

    • Производитель

      Динамика, Россия

    Область применения преобразователя РЕТ-ДТ:

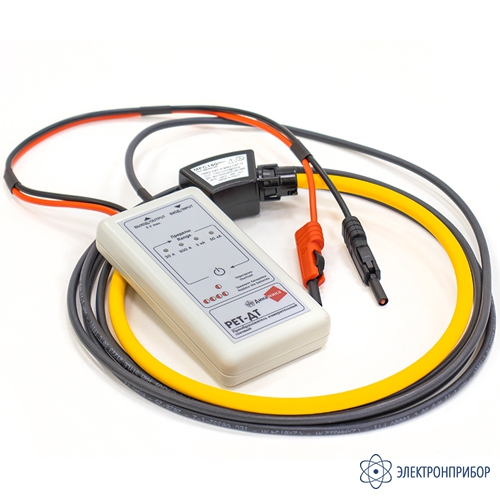

    Преобразователь измерительный токовый РЕТ-ДТ представляет собой гибкое измерительное кольцо (катушка с "воздушным сердечником") и блок управления, который интегрирует напряжение, пропорциональное скорости изменения тока в сигнал, пропорциональный измеряемому току. Он предназначен для использования с измерительными приборами РЕТОМЕТР-М2, РЕТОМ-21, РЕТОМ-30КА. Преобразователь может быть использован для измерения переменного тока от 3 до 30000 А. Гибкое измерительное кольцо в составе преобразователя позволяет проводить измерения тока в проводниках, находящихся в труднодоступных местах, где обычные датчики тока не применимы. Питание осуществляется от двух элементов формата АА, время работы от одного комплекта батарей не менее 400 часов.

  • Технические характеристики измерительного токового преобразователя РЕТ-ДТ:

    Основные технические данные
    Диапазон измерения тока, А 3-30 30-300 300-3000 3000-30000
    Коэффициент преобразования, мВ/А (переменного тока) 100 10 1 0,1
    Пределы допускаемой абсолютной основной погрешности измерения тока (при 50±5 Гц), А ±(0,008х+0,002хк)
    Диапазон частот, Гц 45-55
    Фазовая погрешность, градусы ±1
    Коэффициент перегрузки, от предела 1,2
    Минимальное сопротивление внешнего измерителя (вольтметра), кОм 100
    Масса изделия, кг, не более 0,45
    Габаритные размеры блока управления, мм, не более 135 х 70 х 24 195
    Диаметр измерительного кольца, мм, не менее 195
    Диапазон рабочих температур, °С от - 20 до + 50
    Способ защиты человека от поражения электрическим током Класс III по ГОСТ 12.2.007.0-75
    Максимальный потребляемый ток, мА, не более 4
  • Комплект поставки РЕТ-ДТ

    Наименование Количество
    1. Преобразователь измерительный токовый РЕТ-ДТ 1
    2. Сумка ДТ 1
    3. Лента-фиксатор 2
    4. Батареи алкалиновые 1,5 В 2
    5. Переходник 21-ДТ 1
    6. Паспорт 1
    7. Методика поверки (поставляется по требованию заказчика) 1
  • Совместимость с РЕТ-ДТ
