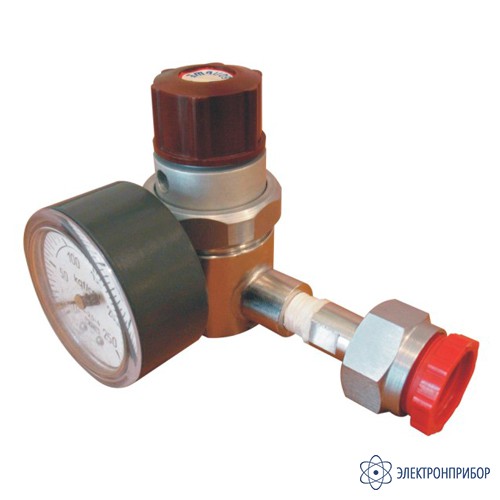

СДГ-131Б — cтабилизатор давления газа

Сохранить в PDF Распечатать
  • Особенности стабилизатора давления газа СДГ-131Б:

    Предназначен для регулирования и стабилизации давления газа в линии «после себя» при подачи его в системы газового анализа и газоанализаторы. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.

    Подводимый газ не должен взаимодействовать с материалами: стали 12Х18Н10Т, 40Х13 по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 14118-85, резина НО-68-1 по ТУ38.005.1116-73, мембранное полотно гр. I или VIII по ТУ38.005.6109-77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75, полиамид ПА-6 по ОСТ6-06-С9-83.

  • Технические характеристики стабилизатора давления газа СДГ-131Б:

    Параметр Значение
    Давление газа на входе 1,0...15 МПа (10…150 кгс/см2)
    Регулируемое давление газа на выходе 0,05...0,5 МПа (0,5…5 кгс/см2)
    Расход газа (по воздуху) 1…250 л/ч
    Параметры анализируемой среды:
         температура газа на входе в стабилизатор
         относительная влажность газа на входе в стабилизатор, не более
         содержание механических примесей при размере частиц не более 5 мкм, не более

    -10…+50°С
    80%
    1 мг/м3
    Изменение давления газа на выходе при изменении давления на входе на 1 МПа, не более 15 кПа (0,15 кгс/см2)
    Габаритные размеры, не более 96×100×110 мм
    Масса стабилизатора, не более 0,7 кг
    Средний срок службы, не менее 8 лет

    Рабочее положение стабилизатора - любое.

    Стабилизатор устанавливается на баллоне с помощью накидной гайки с трубной цилиндрической резьбой G 3/4-A.

    Имеется манометр, измеряющий давление на входе.

  • Комплект поставки СДГ-131Б

    Наименование Количество
    Стабилизатор давления газа СДГ-131Б 1
