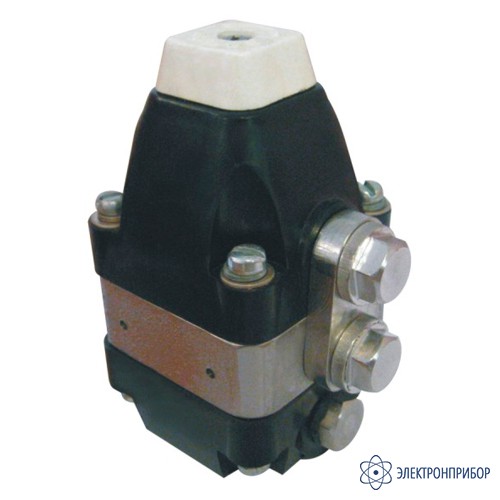

СРГ-21 — cтабилизатор расхода газа
Код товара: 28064-
-
Производитель
Особенности стабилизатора расхода газа СРГ-21:
Предназначен для поддержания объемного расхода газа в системах газового анализа и газоанализаторах. Стабилизатор имеет климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Подводимый газ не должен взаимодействовать с материалами: сталь 12Х18Н10Т по ГОСТ 5632-72, сплав 40КХНМ по ГОСТ 10994-74, резины марок МБС по ГОСТ 7338-77 и НО-68-1 по ТУ38.005.1166-73, ИРП-1130 по ОСТ38.553-73, ИРП-1287 по ТУ38.005.1166-73, мембранное полотно гр. VI по ТУ38.005.6109-77, пластикат ПП-В по ОСТ6-19-503-79, фенопласт Э-21-450-44 по ТУ6-05-031-445-75.
Рабочее положение стабилизатора предпочтительно вертикальное, допускается - любое.
Стабилизатор устанавливается при помощи 2-х крепежных отверстий М4.
При заказе стабилизатора должны быть указаны модификация (буквенное обозначение) и давление анализируемого газа на входе.
Значения расхода газа (по воздуху), на которые выпускаются исполнения стабилизатора:
СРГ-21А 2 л/ч СРГ-21Б 3 л/ч СРГ-21В 6 л/ч СРГ-21Г 12 л/ч СРГ-21Д 20 л/ч -
-
Технические характеристики стабилизатора расхода газа СРГ-21:
Параметр Значение Давление газа на входе 20…160 кПа (0,2…1,6 кгс/см2) Давление газа на выходе 0…3 кПа (0…0,03 кгс/см2) Параметры анализируемой среды:
температура газа на входе в стабилизатор
относительная влажность газа на входе в стабилизатор, не более
содержание механических примесей, не более
-10…+50 °С
80%
1 мг/м3Рабочие условия применения:
температура окружающего воздуха
атмосферное давление
относительная влажность при 35°С, не более
+5…+50°С
84…107 кПа (630…800 мм рт. ст.)
80%Точность поддержания расхода ±2% Габаритные размеры, не более 52×64×92 мм Масса стабилизатора, не более 0,6 кг Вероятность безотказной работы за 2000 ч 0,96 Средний срок службы, не менее 8 лет -
Комплект поставки СРГ-21
№ Наименование Количество 1 Стабилизатор расхода газа СРГ-21 1
