ПДГ — повторитель давления газа

Сохранить в PDF Распечатать
  • Назначение ПДГ:

    Повторитель давления газа «ПДГ» служит для поддержания заданного давления в линии «до себя». Для категории размещения 4.2 по ГОСТ 15150-69 повторитель ПДГ имеет исполнение УХЛ. При эксплуатации прибора необходимо исключить взаимодействие подводимого газа со следующими материалами: сталь 12Х18Н10Т по ГОСТ 5632-72, резина марки МБС по ГОСТ 7338-77, мембранное полотно гр. VI по ТУ38.005.6109.77, фенопласт Э-21-450-44 по ТУ6-05-031-441-75.

  • Технические характеристики ПДГ:

    Характеристики Значения
    Давление задания:
    - при расходе 1…60 л/ч
    - при расходе 60…250 л/ч

    20...100 кПа (0,2…1 кгс/см2)
    40...100 кПа (0,4…1 кгс/см2)
    Расход газа через повторитель 1...250 л/ч
    Отклонение повторяемого давления от давления задания, не более ± 1,5 кПа (± 0,015 кгс/см2)
    Параметры анализируемой среды:
    - температура газа на входе в стабилизатор
    - относительная влажность газа на входе в стабилизатор, не более
    - содержание механических примесей, не более

    от -10 до +50 °С
    80%
    1 мг/м3

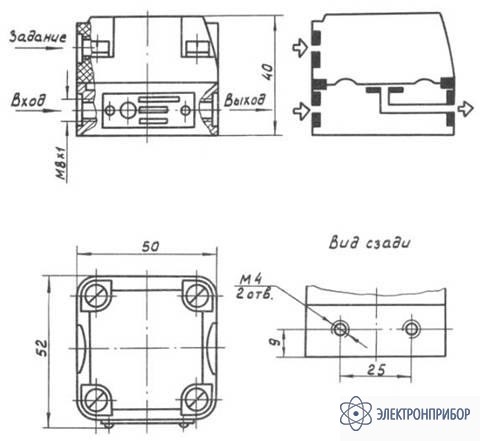

    Габаритные размеры ПДГ, не более 50×52×40 мм
    Масса повторителя ПДГ, не более 0,35 кг
    Средний срок службы 6 лет

    Повторитель может находиться в любом рабочем положении. Повторитель крепится при помощи 2-х винтов М4.
