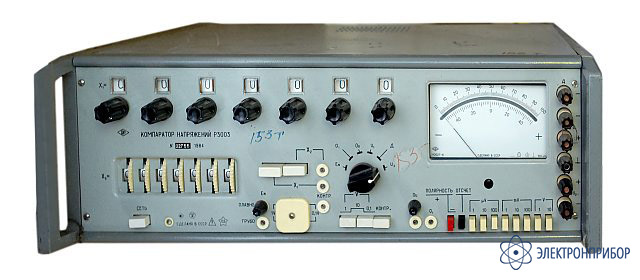

Р3003М1-1 — компаратор-калибратор

Сохранить в PDF Распечатать
  • Назначение компаратора-калибратора Р3003М1-1

    Компаратор Р3003М1-1 предназначен для:
    - компарирования и измерения напряжения постоянного тока;
    - выдачи калиброванных напряжений от 10 нВ до 11,111110 В;
    - усиления напряжения от 20 нВ до 10 В с выходами на цифровой и аналоговый приборы (10 В, 5 мА);
    - питания прецизионных электрических цепей (10 В, 10-25 мА).

    При компарировании и измерении напряжения совместно функционируют встроенный калибратор, дифференциальный измерительный усилитель, дифференциальный микровольтметр, делитель входного напряжения.

  • Технические характеристики компаратора-калибратора Р3003М1-1

    Параметр Значение
    Класс точности 0,0005
    Пределы компарирования и измерения с компенсацией входного напряжения 11,111110; 1,1111110; 0,1111110 В
    Предел измерения с использованием встроенного делителя входного напряжения 111,11110 В
    Предел допускаемой основной погрешности компарирования, мкВ ±(2,5U+1) (U=11,111110 D);
    ±(3U+0,1) (U=1,1111110);
    ±(3,5U+0,04) (U=0,1111110);
    ±(50U+4) (U=111,11110)
    Нагрузочная способность по выходу АВ 10 В; 5 мА
    Питание от сети переменного тока 220±22 В; 50, 60 Гц
    Габаритные размеры 488х170х380
    Масса 13 кг
  • Комплект поставки Р3003М1-1

    Наименование Количество
    Компаратор-калибратор Р3003М1-1 1
