АКИП 7515, АКИП7515

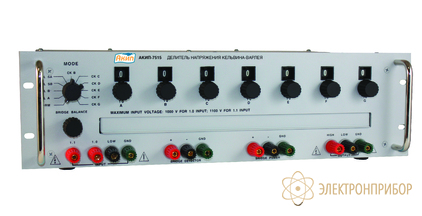

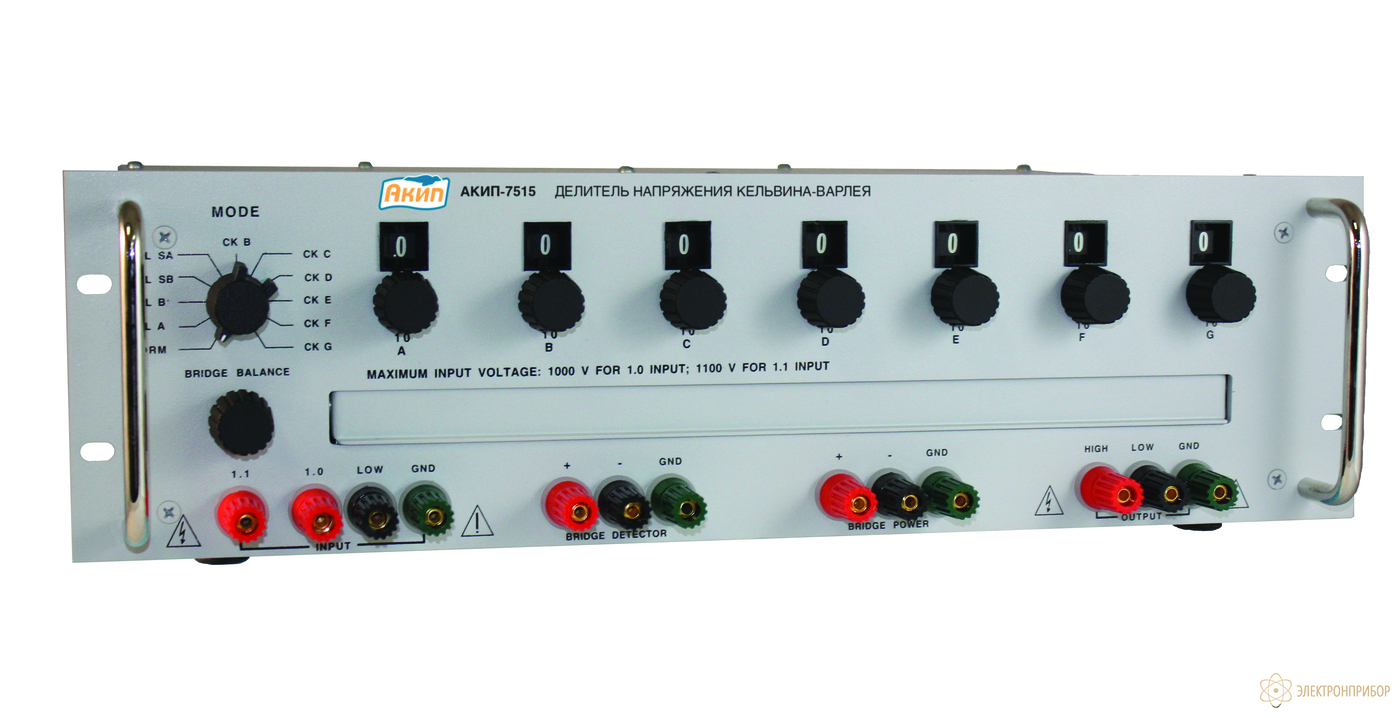

АКИП-7515 — делитель Кельвина-Варлея

Код товара: 53548
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Описание делителя Кельвина-Варлея АКИП-7515:

    Делитель напряжения Кельвина-Варлея АКИП-7515 (класс первичных стандартов) являются прецизионным, высокостабильным стандартом для измерения отношений со строго линейной зависимостью.

    Делитель напряжения Кельвина-Варлея АКИП-7515 предназначен для использования во многих приложениях, требующих точно известных соотношений напряжения или тока. АКИП-7515 наиболее подходит для использования в мостовых схемах, обеспечивая два плеча моста с точно известным коэффициентом деления. Кроме того тестовые приложения включают определение линейности характеристик, измерение напряжения и сопротивления, калибровка напряжения, тока и сопротивления.

    АКИП-7515 имеет стоечное исполнение (корпус имеет проушины для крепления в 19” шкаф).

    Особенности делителя Кельвина-Варлея АКИП-7515:

    • Высокоточный делитель напряжения Кельвина-Варлея (KelvinVarley);
    • 7 декад, стоечное исполнение;
    • Разрешение 1х10-7;
    • Входная абсолютная линейность:±1х10-7;
    • Температурный коэффициент линейности: < ± 1х10-7 /°С;
    • Cамокалибровка на передней панели.
  • Технические характеристики делителя Кельвина-Варлея АКИП-7515:

    Параметр Значение
    Калибровка Самокалибровка, имеет встроенный мост (маслянная ванна)
    Диапазон установки отношений 0:1,0 для терминала «1,0»;
    0:1,1 для терминала «1,1»
    Разрешение ±1х10-7 (входа)
    Число декад 7
    Абсолютная линейность: [v out/ V in] –S (значение заданное регуляторами) ±1х10-7 для S= 0,1…1,1 (±0,1(10S) 1/3 х10-6 для S = 0…0,1)
    Кратковременная стабильность линейности ±1х10-7 / за 1 месяц (в лабораторных условиях при Uвх ≤ 100 В)
    Долговременная стабильность линейности ±1х10-6 / за 1 год для S= 0,1…1,1
    Температурный коэффициент (Tc) < ± 1х10-7 / °С для S= 0,1…1,1
    Мощностной коэффициент (Pс) ±2х10-7 (входа/ W) для S= 0,1…1,1
    Входное напряжение 0…1000 В при «1,0»;
    0…1100 В при «1,1»
    Максимальная входная мощность 10 Вт при «1,0» (входа);
    11 Вт при «1,1» (входа)
    Входное сопротивление 100 кОм при «1,0»; 110 кОм при «1,1»
    Общие характеристики
    Соединительные клеммы 4 группы (х3 шт), позолоченные терминалы «под винт» (гнезда 4 мм), резьба соединения с напылением теллура меди, минимальные тепловые шумы/ emf и сопротивление, изолированная клемма для земли (GND)
    Габаритные размеры 13,3 × 48,2 × 33 см
    Масса 8,2 кг
  • Комплект поставки АКИП-7515

    Наименование Количество
    1 Делитель Кельвина-Варлея АКИП-7515 1
    2 Кабель питания 1
    3 Руководство по эксплуатации 1
    4 Сертификат калибровки 1
