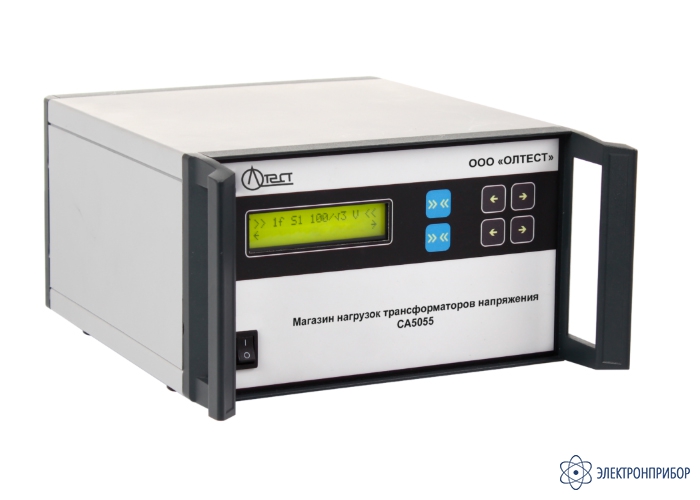

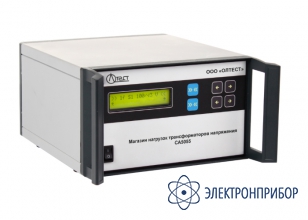

СА5055 — магазин нагрузок трансформаторов напряжений

Сохранить в PDF Распечатать
    • Госреестр РФ

      50185-12

    • Производитель

      Прочие

    Назначение магазина нагрузок трансформаторов напряжений СА5055:

    Магазин нагрузок трансформаторов напряжений СА5055 предназначен для воспроизведения нагрузки вторичной цепи однофазных и трехфазных трансформаторов напряжения и используется при испытаниях, метрологической аттестации и поверке (калибровке) трансформаторов напряжения в соответствии с ГОСТ 8.216-88.

  • Эксплуатационные характеристики СА5055:

    Магазин воспроизводит значения нагрузки в диапазоне от 20 % до 120 % номинального вторичного напряжения для:

    • однофазных трансформаторов с номинальными вторичными напряжениями: 100/3 В, 100/ √3 В и 100 В;
    • трехфазных трансформаторов с номинальным вторичным напряжением 100 В и неравными номинальными значениями нагрузок фаз;
    • трехфазных трансформаторов с номинальным вторичным напряжением 100 В и равными номинальными значениями нагрузок фаз.

    Значения нагрузок воспроизводимых во вторичной цепи однофазных ТН, приведены в таблице 1

    Таблица 1

    Номинальное значение вторичного напряжения, В Номинальное значение нагрузки Составляющие полной мощности нагрузки
    Полная мощность, В×А Коэффициент мощности cosφ активная P, Вт реактивная Q, В×A
    100 ,100/√3 10 0.8 8 6
    15 12 9
    25 20 15
    30 24 18
    50 40 30
    75 60 45
    100 80 60
    120 96 72
    150 120 90
    200 160 120
    300 240 180
    360 288 216
    400 320 240
    500 400 300
    600 480 360
    100/3 10 0.8 8 6
    15 12 9
    20 16 12
    25 20 15
    30 24 18
    50 40 30
    75 60 45
    100 80 60
    120 96 72
    150 120 90
    200 160 120

    Значения нагрузок, воспроизводимых во вторичной цепи трехфазных ТН приведены в таблицах 2 и 3. В таблице 2 для обозначения неравных нагрузок для трехфазных трансформаторов с неравными номинальными значениями нагрузок фаз, используются символы S1 и S2.

    Таблица 2

    Номинальное значение вторичного напряжения, В Номинальное значение нагрузки Коэффициент мощности cosφ Составляющие полной мощности нагрузки
    Полная мощность, В×А S1 S2
    S1 S2 S2 актив., Вт реакт., В×А актив., Вт реакт., В×А
    100 В 0 25 25 0.8 20 15 0 0
    0 50 50 40 30 0 0
    0 75 75 60 45 0 0
    0 100 100 80 60 0 0
    15 100 100 80 60 12 9
    30 150 150 120 90 24 120

    Значения нагрузок воспроизводимых во вторичной цепи трехфазных ТН с равными номинальными значениями нагрузок фаз, приведены в таблице 3.

    Таблица 3

    Номинальное значение вторичного напряжения, В Номинальное значение нагрузки Составляющие полной мощности нагрузки
    Полная мощность, В×А Коэффициент мощности cosφ активная P, Вт реактивная Q, В×A
    100 3.33 0.8 2.66 2.00
    5 4.00 3.00
    8.33 6.66 5.00
    10 8.00 6.00
    15 12.00 39.00
    16.7 13.36 10.02
    25 20.00 15.00
    30 24.00 18.00
    33.3 26.64 19.98
    40 32.00 24.00
    50 40.00 30.00
    66.7 53.36 40.02
    75 60.00 45.00
    100 80.00 60.00
    120 96.00 72.00
    133 106.40 79.80
    150 120.00 90.00
    167 133.60 100.20
    200 160.00 120.00
