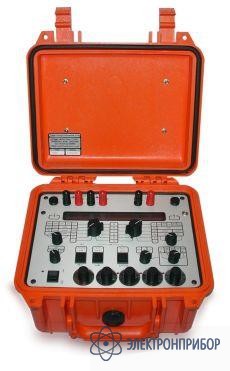

TE7050 — калибратор технологического контроля и термопары

Сохранить в PDF Распечатать
  • Назначение калибратора технологического контроля и термопары TE7050:

    Модель Time Electronics 7050 сочетает в себе основные функции измерения и моделирования напряжения, тока, сопротивления и моделирование прямого считывания термопар и термометров сопротивления в °C или °F.

    Описание калибратора технологического контроля и термопары TE7050:

    Управляемый микропроцессором, калибратор TE7050 встроен в прочный корпус и предназначен для работы в полевых условиях. Все входные и выходные функции отображаются одновременно, а обычный переключатель позволяет осуществлять простое и точное управление. Выбор пяти калибровочных точек осуществляется посредством процентного переключателя, а все функции могут быть сформированы в полностью программируемом формате линейного изменения сигнала.

    Дополнительно к стандартным калибровочным функциям, прибор TE7050 может служить преобразователем сигналов. Любой электрический входной сигнал может быть преобразован в пропорциональный выходной токовый сигнал в диапазонах 4-20мA, 0-5 В или токовый сигнал 4-20мA, пропорциональный квадратному корню из входной величины.

    Модель TE7050 легко адаптируется к конкретным требованиям, снабжен встроенными стандартными температурными кривыми ITS 68 и ITS 90. По заказу могут быть запрограммированы нестандартные термопары и термометры сопротивления.

    Особенности калибратора технологического контроля и термопары TE7050:

    • 3 диапазона измерения до 400В, 400мA, 40kR
    • 3 диапазона выходного значения напряжения до 10В, 1мкВ
    • 3 диапазона выходного значения тока до 20мA, 1мкA
    • Диапазон выходного значения сопротивления: 0-400 Ом, 0.01Ом
    • Измерение и моделирование термопары: J, K, T, E, R, S, B, N
    • Измерение и моделирование платинового 100 Ом термометра сопротивления
    • Функция линейного изменения выходного значения
    • Батарейное/сетевое питание
    • Портативность
    • Размеры 27 x 25 x 18 см
  • Технические характеристики калибратора технологического контроля и термопары TE7050:

    Параметр Значения
    Входной сигнал
    Диапазоны напряжения
    Диапазон 40В 400мВ 40мВ
    Погрешность @ 23 °C 0.03% 0.03% 0.03% 0.03%
    Разрешение 1мВ 100мкВ 10мкВ 1мкВ
    Диапазоны тока
    Диапазон 400мА 40мА 4-20мА/0-100%
    Погрешность @ 23 °C 0.03% 0.03% 0.06%
    Разрешение 10 мкА 1мкА 0.1%
    Диапазоны сопротивления
    Диапазон (Ом) 40000 4000 400
    Погрешность @ 23 °C 0.03% 0.03% 0.06%
    Разрешение (Ом) 1 0.1 0.01
    Выходной сигнал
    Диапазоны напряжения
    Диапазон> -2..+10В -100мВ..+400мВ -10мВ..+40мВ
    Погрешность @ 23 °C 0.06% 0.03% 0.03%
    Разрешение 1мВ 10мкВ 1мкВ
    Выходное полное nсопротивление < 10 Ω < 10 Ω < 10 Ω
    Диапазоны тока
    Диапазон 0.20мА 4.20мА TX Sim (4..20мА)
    Погрешность @ 23 °C 0.03% 0.03% 0.03%
    Разрешение 1мкА 1мкА 1мкА
    Макс нагрузка сопротивления 900Ω на 20мА, Напряжение разомкнутой цепи 18- 27В
    Диапазоны сопротивления
    Диапазон (Ом) 0 … 400Ω
    Погрешность @ 23 °C ± 0.03%
    Разрешение (Ом) 0.01
    Ток возбуждения 0.2 ….. 2мА

    Другое

    Блок питания генератора токовой петли: номинальное значение 24В, установленный предел тока 30мА

    Технические данные – Технологический сигнал/Измерение температуры/Моделирование

    Термопара °С °F
    Диапазон Погрешность Диапазон Погрешность
    J Iron/Copper-Nickel -210 - 0 ± 0.4 -410 - 32 ± 0.7
    0 - 710 ± 0.2 32 - 1310 ± 0.4
    710 - 1200 ± 0.9 1310 - 2192 ± 1.0
    K Nickel-Chrome/Nickel-Aluminium -270 - 240 ± 3.0 -454 - 430 ± 5.4
    -240 - 180 ± 1.2 -430 - 292 ± 2.0
    -180 - 50 ± 0.5 -292 - 58 ± 0.9
    -50 - 960 ± 0.3 -58 - 1760 ± 0.6
    960 - 1370 ± 1.7 1760 - 2498 ± 1.5
    T Copper/Copper-Nickel -270 - 250 ± 3.0 -454 - 418 ± 5.4
    -250 - 180 ± 1.0 -418 - 292 ± 1.8
    -180 - 100 ± 0.5 -292 - 148 ± 0.9
    -100 - 400 ± 0.2 -148 - 752 ± 0.4
    E Nickel-Chrome/Copper-Nickel -230 - 0 ± 0.5 -382 - 32 ± 0.9
    0 - 540 ± 0.2 32 - 1004 ± 0.4
    540 - 1000 ± 1.5 1004 - 1832 ± 2.7
    R Platinum 13% /Rhodium/Platinum -50 - 0 ± 3.0 -58 - 32 ± 5.4
    0 - 70 ± 2.0 32 - 158 ± 3.6
    70 - 400 ± 1.5 158 - 752 ± 2.7
    400 - 1000 ± 1.0 752 - 1832 ± 1.8
    1000 - 1760 ± 0.8 1832 - 3200 ± 1.4
    S Platinum 10%/Rhodium/Platinum -50 - 0 ± 2.5 -58 - 32 ± 4.5
    0 - 100 ± 1.8 32 - 212 ± 3.2
    100 - 450 ± 1.3 212 - 842 ± 2.3
    450 - 1760 ± 0.9 842 - 3200 ± 1.6
    B Platinum 30% - Rhodium/Platinum 6% - Rhodium 200 - 400 ± 5.0 392 - 752 ± 9.0
    400 - 1000 ± 2.0 752 - 1832 ± 3.6
    1000 - 1820 ± 1.0 1832 - 3308 ± 1.8
    N Nickel-Chrome-Silicon/Nickel-Silicon 0 - 330 ± 0.4 32 - 626 ± 0.7
    330 - 1100 ± 0.3 626 - 2012 ± 0.5
    1100 - 1300 ± 1.5 2012 - 2372 ± 2.7

    Термометры сопротивления Диапазон Погрешность Диапазон Погрешность
    Платиновый термометр сопротивления Pt100 -200 - 850 ± 0.3 -392 -1562 ± 1.0
    Термопара :Линеаризация с BS 4937. Выборочно ITS 90 или IPTS68
    Платиновый термометр сопротивления Pt100 : Линеаризация с BS1904 (1984).DIN43760 (1980) Погрешность линеаризации
    0.1% от считывания для Класса А, 38.5 Ω F.I
    Ток возбуждения : 0.5мА(Входное значение), 200мкА – 2мА(Выходное значение)
    Компенсация холодного спая: Внешняя (Pt100), Внутренняя, Температура замерзания воды. Погрешность +/-0.2°C при 23°C
    Линейное изменение сигнала Полностью программируемое непрерывное и ступенчатое
    Пошаговое изменение сигнала 5 точек с функцией полного регулирования нуля
    Приемник Tx функция 4-20мА
    Преобразование сигнала Любой входной сигнал преобразовывается в выходной
    Двойное считывание Показания измерения и источника отображаются одновременно

    Общие технические характеристики

    Параметр Значения
    Источник питания 220/230В или 115/110В, переменный ток 50 или 60Гц
    Стабильность 100ppm/ °C, диапазон 0 - 40°C
    Батарея Сменная NiMHd – Внутреннее зарядное устройство
    Дисплей ЖКИ точечный матричный, 1строка по 20 символовx12мм, буквенно-цифровой
    Корпус Ударопрочный строительный полимер
    Размеры 273 x 248 x 178мм
    Вес 4.5кг
  • Комплект поставки TE7050

    Наименование Количество
    Калибратор технологического контроля и термопары TE7050 1
