CI LCI SET-P-P — универсальный прибор для выбора кабеля

Сохранить в PDF Распечатать
  • Назначение прибора для выбора кабеля CI LCI SET-P-P

    Система CI LCI SET-P-P предназначена для выбора необходимого кабеля из пучка в сетях низкого и слабого напряжения, как при отсутствии так и при наличии напряжения.

    Генератор системы подает импульсы пикового тока до 100 мА в необходимый кабель. Данные импульсы вызывают в кабеле устойчивое к переходным помехам электромагнитное поле, которое регистрируется при помощи приемника системы.

    Описание прибора для выбора кабеля CI LCI SET-P-P

    Четкая идентификация кабеля перед монтажными работами необходима для абсолютной безопасности. Неправильная информация может вызвать опасные для жизни электромонтеров последствия или выход из строя электроснабжения потребителей.

    Для более простой и безопасной работы была разработана система для выбора кабеля CI LCI SET-P-P. Система состоит из генератора импульсного тока LCI TX, генератора CI TX и приемника CI RX. Этот приемник стационарно соединен с 140 мм гибким преобразователем для развязки сигнала идентификации.

    Импульсным генератором CI TX вырабатываются пилообразные импульсы пикового тока до 100 A  и посылаются на выбираемый кабель. Этот измерительный ток вызывает вокруг кабеля электромагнитное поле, которое регистрируется преобразователем приемника CI RX, автоматически калибруется и индицируется на светодиодной шкале. Единственно возможной подстройкой может быть изменение амплитуды индикации.

    Специальная функция программного обеспечения контролирует и проверяет при этом все параметры зарегистрированного импульса. Благодаря клещам с указанием направления и параметрам контроля приемника гарантируется очень надежный и независимый от помех выбор.

    При времени работы от батареи свыше 50 часов установку можно использовать чрезвычайно гибко.

    В стандартной комплектации в виде опции можно также получить работающий от сети CI TX с Li-Ion аккумулятором и встроенным зарядным устройством.

    В низковольтных сетях монтажные работы часто проводятся под напряжением (AUL). Для этого необходима четкая идентификация нужного кабеля, которая должна быть возможна и без отключения сетевого напряжения.

    Импульсный датчик LCI TX-440 через подводящий защитный кабель соединяется с  сетью переменного тока  115В/230В. От питающего трансформатора через  интервал 2 сек.  Подается ток около 80 А. Вследствие этого на участке кабеля возникает импульсный ток, принимаемый клещами для выбора кабеля, что служит для безопасной идентификации этого участка кабеля (не использовать на IT-сетях!). Благодаря этому гарантируется правильное подключение к  розеткам с защитным контактом. Для соединения с  открытыми распределительными устройствами имеется клемма безопасности с встроенным предохранителем. Небольшие размеры обоих импульсных датчиков позволяют использовать их в коммутационных шкафах.

  • Технические характеристики прибора для выбора кабеля CI LCI SET-P-P

    Параметр Значение
    Приемник CI RX
    Датчик 140 мм
    Регулировка усиления 10 ступ.-3дБ до 24 дБ
    Питание 2 x 1,5В AA-батареи
    Время непрерывной работы >50 ч
    Вес 0,4 кг
    Габаритные размеры 150 x 65 x 35 мм
    Степень защиты IP 54
    Габаритные размеры -10 °C … +60 °C
    Генератор LCI TX-440
    Рабочее напряжение 440 В AC 50/60Гц
    Импульсный ток 80 А
    Последовательность импульсов 15 / мин
    Длительность импульса 1,5 мс
    Вес 0,5 кг
    Габаритные размеры 151 x 101 x 60 мм
    Степень защиты IP 54
    Габаритные размеры -10 °C … +60 °C
    Генератор CI TX
    Импульсное напряжение 55 В DC
    Импульсный ток макс. 100 A
    Последовательность импульсов 30 / min
    Длительность импульса 72 мс
    Питание 100-240 В AC 50/60 Гц (опция) 12 В DC аккум
    Время непрерывной работы 4ч от аккумулятора
    Время зарядки 6 ч
    Вес 0,8 кг (без аккумулятора)
    1,6 кг (с аккумулятором)
    Габаритные размеры 201 x 120 x 80 мм
    Степень защиты IP 54
    Рабочая температура -10 °C … + 60 °C

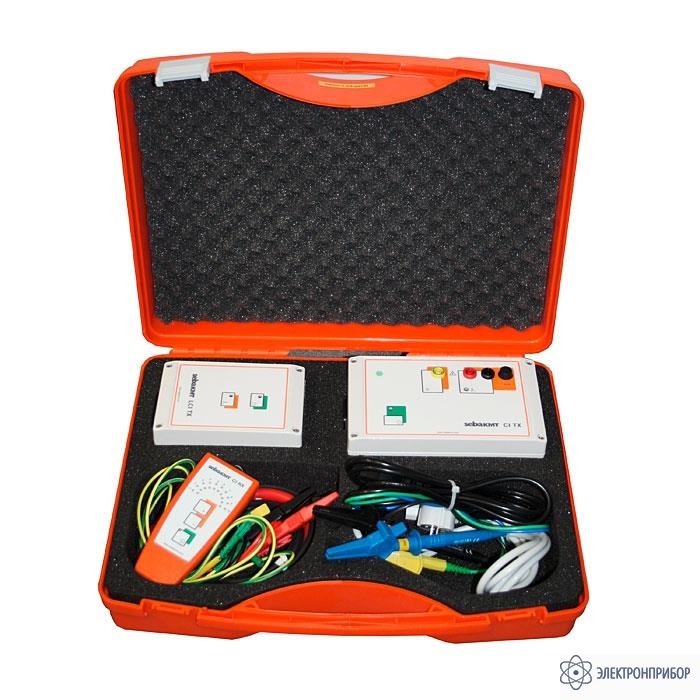

  • Комплект поставки CI LCI SET-P-P

    Наименование Количество
    Генератор для выбора кабеля CI TX 1
    Генератор для выбора кабеля 440 В LCI P-P 1
    Приемник для выбора кабеля с устройством индикации CI RX 1
    Комплект кабелей для комплекта CI + LCI 440В 1
    Гибкие клещи для выбора кабеля 230 мм 1
    Чемодан для системы CI 1
    Датчик определения скрутки для CI приемника RX 1
