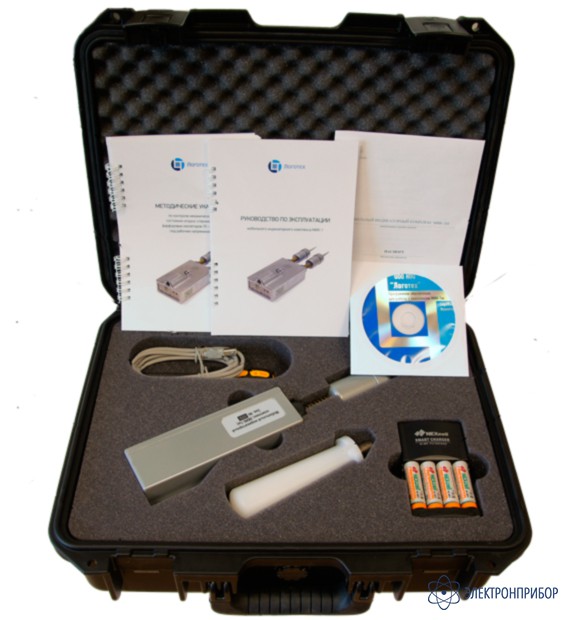

МИК-1М — мобильный индикаторный комплекс

Код товара: 22797

    • Гарантия

      12 месяцев

    Назначение комплекса МИК-1:

    Мобильный индикаторный комплекс МИК-1, предназначен для контроля механического состояния фарфоровых опорно-стержневых изоляторов, используемых для изоляции и крепления токоведущих частей в электрических аппаратах, распределительных устройствах электрических станций и подстанций, комплектных распределительных устройствах, токопроводах переменного тока напряжением 110…220 кВ, как с отключением, так и без отключения рабочего напряжения, а также изоляторов резерва. Индикатор используется при любых климатических условиях за исключением грозы и температуры окружающей среды ниже -30 оС.

    Контролируемые комплексом МИК-1 параметры:

    • Форма спектральной плотности мощности вибрации изолятора (далее «оценка СПМ»);
    • Расположение максимумов оценки СПМ на оси частот;
    • Аналитический расчет значения механической прочности, а именно несущей способности, т.е. усилия, при котором может произойти разрушение изолятора.

    Для осуществления контроля механического состояния изоляторов Индикатор включает в себя блок регистрации, который обеспечивает передачу информации на персональный компьютер (операционная система 2000/XP; MS Access 2.0; ОЗУ не менее 16 Mб; процессор не ниже Pentium 200 Мгц; свободное дисковое пространство не менее 15 Мб; разъем USB 2.0). На персональный компьютер устанавливается пакет специализированных программ, для приема и обработки переданной информации.

    Блок регистрации индикатора МИК-1:

    • Регистрирует вибрационную реакцию изоляторов, имея в составе электронный блок, излучатель пьезоэлектрического типа и приемник, пьезоэлектрический акселерометр;
    • Имеет возможность подключения к персональному компьютеру для передачи результатов регистрации через USB-порт;
    • Задает виброакустическое возмущение и регистрирует реакцию изолятора на это возмущение;
    • Информация, зарегистрированная на блоке регистрации, передается на ПК, где подвергается обработке специализированным пакетом программ с целью получения диагностической характеристики – оценки СПМ вибрации изолятора, по которой судят о сохранении работоспособности изолятора;
    • Обеспечивает энергонезависимое хранение результатов измерений в собственной памяти не менее 1000 регистраций;
    • Габариты блока регистрации, мм, не более: 574 x 96 x 76; вес, кг, не более: 1,8;
    • Питание блока регистрации осуществляется от четырех аккумуляторов типа АА.
    • Продолжительность работы без подзарядки аккумуляторов не менее 6 часов.
    • Ток потребления от аккумуляторов не более 400 мА.
    • Время, затрачиваемое на регистрацию реакции 1 изолятора (колонки) на вибрационное воздействие: не более 6 сек.
    • Рабочий диапазон частот 1 – 10 кГц.
