УИВ ПТ-200 — установка постоянного тока

Код товара: 43149

    Описание установки постоянного тока УИВПТ-200:

    Установка постоянного тока УИВПТ-200 предназначена для испытаний изоляторов в соответствии с требованиями МЭК 61325 (1995) стандартными (по ГОСТ 1516.2) нормированными испытательными постоянными напряжениями до 200 кВ. Установка обеспечивает измерение значений испытательного напряжения в процессе испытаний в соответствии с требованиями к системам измерения высокого напряжения по ГОСТ 17512 (МЭК 60060-2). МЭК 61325 (1995) "Изоляторы, применяемые для воздушных линий с номинальным напряжением свыше 1000 В. Керамические или стеклянные изоляторы для системы постоянного тока. Определения, методы испытаний и критерии приемки".

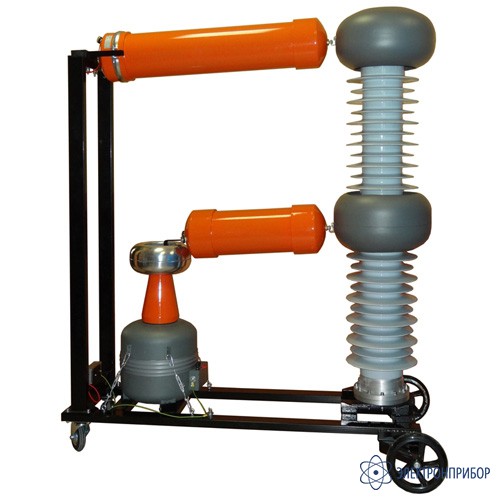

    Установка представляет собой размещенные на нестандартной раме: трансформатор ИОГ-100/7,5, выпрямитель и делитель напряжения ДН-200ЕО. Для удобства перемещения рама оснащена колесами. Пара поворотных колес снабжена стопором.

    Установка управляется со стандартных пультов ПУ 220-11/4,4 (Т) или ПУ 220-21/4,4.

  • Технические характеристики установки постоянного тока УИВПТ-200:

    Параметр Значение
    Номинальное напряжение постоянного тока, кВ 200
    Полярность высокого напряжения положительная
    Номинальное напряжение питания частоты 50 Гц, В 220
    Основной диапазон генерируемых напряжений, кВ 0 - 200
    Испытательное напряжение частоты 50 Гц, кВ 235
    Коэффициент пульсаций при номинальном напряжении, %, не более
          холостой ход
          ток нагрузки 0,5 мА
                                 1  мА
                                 2 мА
    0,7
    1,5
    2,6
    4,7
    Максимальный ток нагрузки, мА 2,0
    Погрешность измерения высокого напряжения, %, не более 3,0
    Максимальная потребляемая мощность, кВА 1,5
    Стабильность воспроизведения напряжений в диапазоне, % 1
    Режим работы длительный
    Масса комплекта (нетто/брутто), кг 170/220

  • Комплект поставки УИВ ПТ-200

    № Наименование Количество
    1 Установка постоянного тока УИВПТ-200 1
