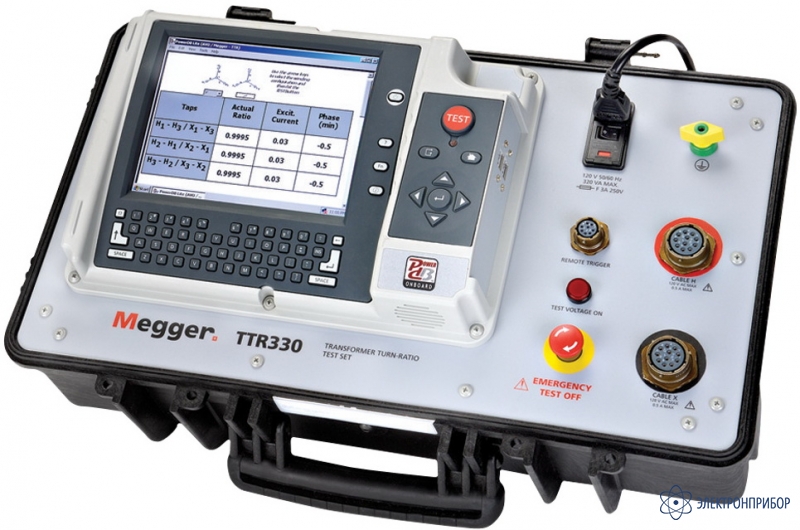

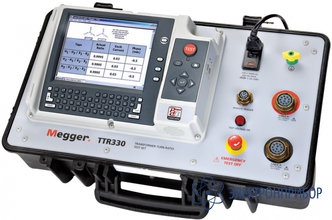

TTR330 — 3-х фазный измеритель коэффициента трансформации

Сохранить в PDF Распечатать
  • Назначение прибора TTR330:

    TTR-330 с VGA дисплеем и встроенным программным обеспечением. Автоматизированный прибор TTR 330 серии специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Прибор оснащен жидкокристаллическим экраном высокой контрастности ( в зависимости от модификации), изображение на котором хорошо видно при ярком или общем освещении, и выпускается в комплекте с проводниками специальной конструкции, сохраняющими необходимую гибкость в холодную погоду. Компактная и надежная конструкция прибора TTR330 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR330 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок.

    Особенности прибора TTR330:

    TTR330 предлагает новый пользовательский интерфейс, который позволяет оператору взаимодействовать со встроенной программной системой PowerDB ONBOARD через полную QWERTY клавиатуру, что отображется на 5.7” VGA цветном дисплее без необходимости использовать компьютер. Одним из преимуществ этого интерфейса (к сожалению только для пользователей в США) является то, что он отображает на экране формуляр испытания. Расширенные характеристики TTR330 позволяют пользователю настраивать эти формуляры испытаний с помощью дополнительно устанавливаемой полной версии PowerDB. Другим преимуществом TTR330 являются три коммуникационных порта (два USB, один Ethernet). Порты "главного компьютера" USB могут использоваться для того, чтобы напрямую подсоединиться к дополнительно установленному принтеру (чтобы напечатать заполненный 8.5” x 11” формуляр испытания) и для хранения данных на USB флэш-карте (для более поздней печати, изучения, архивирования, и/или анализа). Порт Ethernet позволяет подключать TTR330 с помощью интерфейса (двунаправленного) напрямую к ПК.

    TTR330 предлагает следующее:

    • Полностью автоматическое управление (автономное или дистанционного управления) с пользовательским интерфейсом с помощью настраиваемых на экране тестовых бланков
    • Интегрированный PowerDB ONBOARD позволяет изучить и проанализировать данные без использования внешнего компьютера
    • Встроенный порт USB и дополнительно установленный принтер с термобумагой 8.5” x 11” обеспечивают печать результатов испытаний без использования внешнего компьютера.
    • Встроенная возможность сохранения результатов испытаний, в открытом формате XML, или к внутренней памяти или на внешнее запоминающее устройство USB
    • 5.7” VGA цветной дисплей.
  • Характеристики и преимущества:

    Характеристики и преимущетсва TTR300 TTR310 TTR320 TTR330
    Возможность модернизации в любой другой прибор серии TTR без необходимости проводить дополнительную калибровку прибора

    Дистанционное управление прибором

    Работы при наличии высоких помех/высокого напряжения

    Отображает % сбоев (неисправностей) в сравнении с заводской шильдой параметров трансформатора

    Измеряет самый широкий диапазон коэффициента трансформации в промышленности (45,000:1) и обеспечивает самую высокую точность (0.1 %)

    Позволяет оператору ввести коэффициент трансформатора и всех его отводов, немедленно сообщая оператору, если параметры выходят за допустимые пределы

    Проведение теста одним подключением, просто переключая анцапфу

    Измеряет девиацию первичной фазы трансформатора относительно вторичной; быстро показывает неисправности трансформатора, такие как повреждения частично закороченных проводов и обмоток. Применение при контроле неисправностей фазы трансформаторов тока и напряжения

    Легкая, но прочная конструкция идеальна для полевых условий

    Прибор имеет запрограммированные тестовые последовательности и схемы подключения в соответствии с международными стандартами

    Режим “Quick Test (Быстрый тест)” обеспечивает быстрое определение коэффициента трансформации для одно - и трехфазных трансформаторов

    Отделение для хранения проводов размещено внутри корпуса прибора

    Печать результатов испытаний без использования компьютера нет 4" бобина с термобумагой 4" бобина с термобумагой 8,5" х 11" термобумага
    Программное обеспечение PowerDB LITE

    Использование встроенного в приборе ПО американского стандарта “PowerDB ONBOARD” без необходимости подключения к ПК

    Полная версия PowerDB опция опция опция опция
    Интерфейс принтера нет RS-232 RS-232 USB
    Внутренняя память для хранения данных нет 200 100000 100000
    Внешнее устройство хранения данных нет нет USB USB
    Компьютерный интерфейс RS-232 RS-232 Ethernet Ethernet
    Пользовательский интерфейс. Тип дисплея нет 5,7" черно-белый 5,7" цветной VGA 8,4" цветной VGA
    Отображение на экране нет текст графическое отображение текстовые бланки
    Клавиатура нет цифровая полная полная
  • Совместимость с TTR330

    • Снят с производства

      TTR310, 3-х фазный измеритель коэффициента трансформации

      TTR-310 с буквенно цифровым дисплеем (наиболее популярная модель). Автоматизированный прибор TTR310 специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Компактная и надежная конструкция прибора TTR310 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR310 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок. Возможна модернизия данного прибора в более "старшие" модели TTR320 или TTR330. Возможность сохранения результатов испытаний во внутреннюю память в открытом формате XML через PowerDB LITE. Быстрая загрузка результатов испытаний через последовательный порт RS-232.

    • Снят с производства

      TTR320, 3-х фазный измеритель коэффициента трансформации

      TTR-320 с с VGA дисплеем. Автоматизированный прибор TTR320 специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Компактная и надежная конструкция прибора TTR320 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR320 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок. Возможна модернизия данного прибора в более "старшую" модель TTR330. Возможность сохранения результатов испытаний во внутреннюю память в открытом формате XML через PowerDB LITE. Быстрая загрузка результатов испытаний через последовательный порт RS-232.
