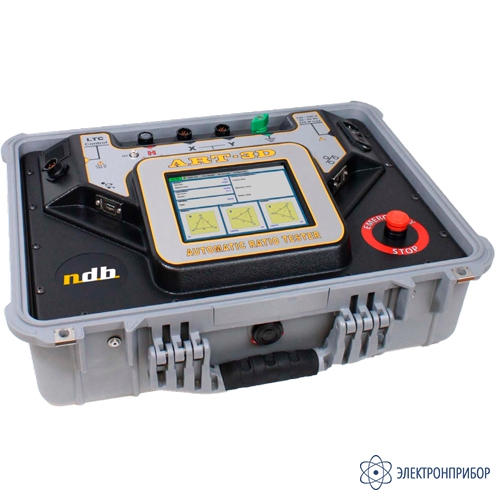

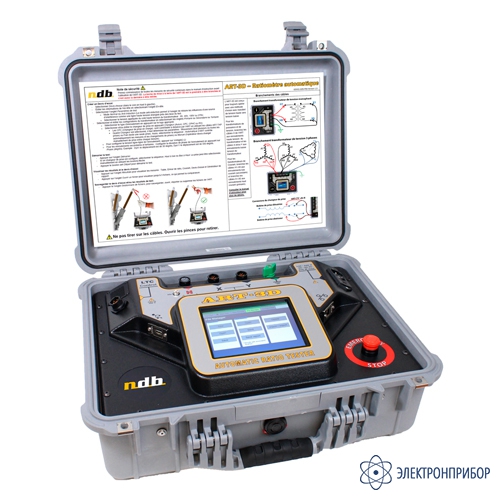

ART-3D — тестер для измерения коэффициента трансформации силовых трансформаторов

Код товара: 62911

  • Назначение тестера для измерения коэффициента трансформации силовых трансформаторов ART-3D:

    Серия приборов для измерения коэффициентов трансформации ART-3D – это высокоточные приборы, предназначенные для измерения коэффициентов трансформации, фазовых смещений, токов намагничивания однофазных и трехфазных силовых, распределительных и измерительных трансформаторов в соответствии со стандартами IEEE C57.12.90 и IEC 60076.

    Особенности тестера для измерения коэффициента трансформации силовых трансформаторов ART-3D:

    • Действительный 3-фазный выход до 275 В;
    • Очень высокая точность 0,03%;
    • Первичная, вторичная, и третичная обмотки за 1 тест;
    • Встроенная экспертная система для РПН;
    • Полностью автоматизированная последовательность;
    • тестирования устройства РПН;
    • Тестирует все конфигурации трансформаторов;
    • Автоматическое определение группы соединения обмоток;
    • Высокоэффективная защита от индуктивных воздействий.

    Описание тестера для измерения коэффициента трансформации силовых трансформаторов ART-3D:

    ART-3D - это не просто обычный тестер для измерения коэффициента трансформации. Это самый современный, хорошо продуманный и высокоточный инструмент. Наконец удалось сопоставить результаты полевых испытаний с результатами других производителей. Усовершенствованная, простая в использовании конструкция. Руководство пользователя может и не потребоваться. Всемирно известные инновационные решения.

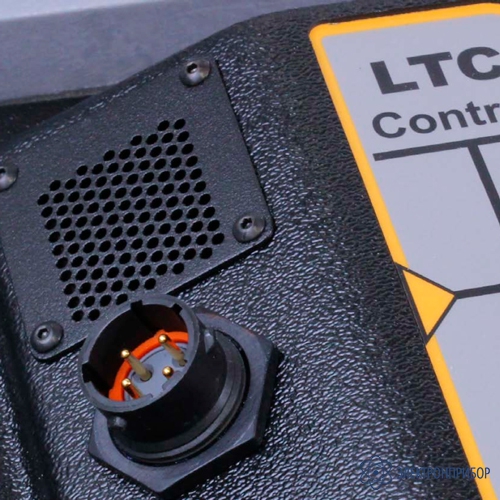

    Первичная, вторичная и третичная обмотки – все за один тест. Нет необходимости переключать измерительные выводы. Интуитивно понятный сенсорный дисплей, интуитивно понятное меню, похожее на паспортную табличку трансформатора, редактируемое непосредственно на дисплее, можно работать в перчатках. Автоматическое определение групп соединения обмоток трансформатора. Быстрая интерпретация результатов. Уникальное графическое отображение результатов проведенных испытаний на одном экране. Полный контроль устройства РПН. Настраиваемые управляющие импульсы для изменения отпайки. Выполняйте изменения всех отпаек, не нажимая ни на одну кнопку. Режим защиты от индуктивных воздействий. Эффективный режим защиты от индуктивных воздействий, исключающий помехи от расположенных рядом устройств, находящихся под напряжением.

    Программное обеспечение для ПК / дистанционное управление. Проводное или беспроводное дистанционное управление. Программное обеспечение для ПК, рассчитанное на нулевой период обучения

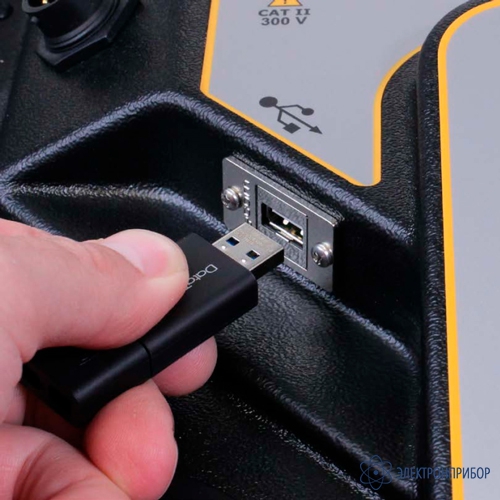

    Гибкое управление данными. Легко создавать программы тестирования, загружать и сохранять их вместе с результатами во внутреннюю память или на внешнее устройство USB. Отчеты в формате PDF могут создаваться автоматически. Обменивайтесь отчетами и программами тестирования между разными приборами ART-3D. Для базы данных доступен формат XML

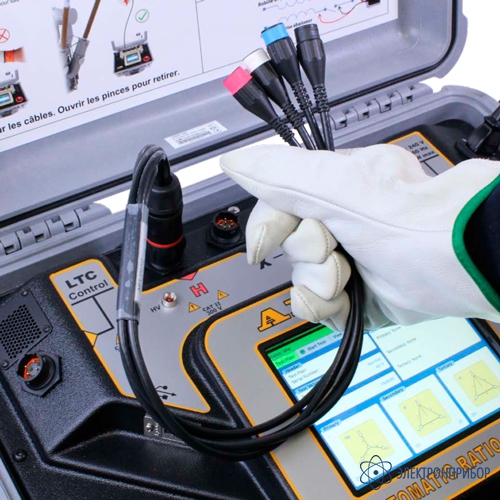

    Удобная настройка измерительных выводов. Отдельные отсоединяемые измерительные выводы для удобного подключения и хранения.

  • Технические характеристики тестера для измерения коэффициента трансформации силовых трансформаторов ART-3D:

    Параметр Значение
    Погрешность измерения коэффициента 275 В 100 В 40 В 8 В 1 В
    0,6 (*0,8) 100:1 *0,03 0,05% 0,05% 0,05% 0,10%
    100 - 1000:1 0,03% 0,05% 0,05% 0,05% 0,30%
    1000 - 5000:1 0,03% 0,10% 0,05% 0,10% -
    5000 - 10000:1 0,20% 0,20% 0,20% - -
    10000 - 50000:1 0,30% 0,30% - - -
    Диапазон коэффициента трансформации от 0,6 до 50000
    Испытательные напряжения 1 В, 8 В, 40 В, 100 В, 275 В
    Силовой вход от 100 до 265 В, от 45 до 65 Гц
    Диапазон фазовых углов ± 180 градусов
    Погрешность фазового угла ± 0,05 градуса
    Шаг измерения фазового угла ± 0,1 градуса
    Диапазон тока намагничивания до 2000 мА
    Погрешность тока намагничивания ± 1% от показания + 1 разряд
    Хранение данных > 10 000 файлов испытаний
    Дисплей ЖК-дисплей 6,5” с подсветкой, 640x480, сверхвысокой яркости, читаемый при солнечном свете (1000 нит), с сенсорным экраном
    Отображаемые данные Группа соединения обмоток, фаза, положение отпайки, коэффициент трансформации, отклонение коэффициента трансформации, смещение фазового угла, ток намагничивания, результаты успешного или неуспешного прохождения испытаний
    Для сравнения одновременно можно загрузить до 3 файлов испытаний
    Графическое и табличное представление результатов испытаний
    Стандарты трансформатора ANSI, IEC, австралийский
    Стандарты испытаний IEEE C57.12.90 и IEC 60076
    Язык интерфейса Английский, французский, польский, португальский, испанский, турецкий, вьетнамский

  • Комплект поставки ART-3D

    № Наименование Количество
    1 Тестер для измерения коэффициента трансформации силовых трансформаторов ART-3D 1
