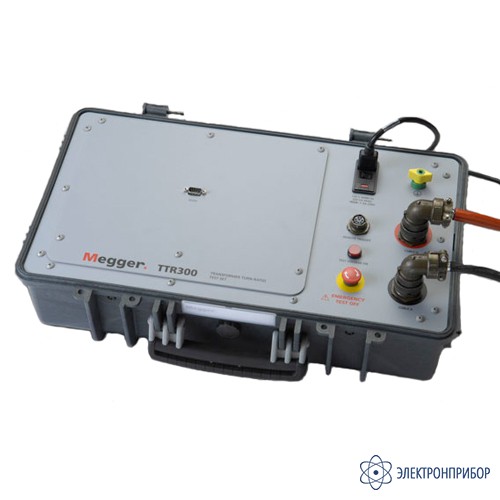

TTR300 — 3-х фазный измеритель коэффициента трансформации

Сохранить в PDF Распечатать
  • Назначение прибора TTR300:

    TTR-300 черный ящик. Автоматизированный прибор TTR300 специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Компактная и надежная конструкция прибора TTR300 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR300 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок. TTR300 спроектирован, чтобы полностью управляться с помощью ПК, посредством ПО PowerDB LITE или PowerDB (полная версия). Возможна модернизия данного прибора в более "старшие" модели TTR310, TTR320 или TTR330. Возможность сохранения результатов испытаний во внутреннюю память в открытом формате XML через PowerDB LITE. Быстрая загрузка результатов испытаний через последовательный порт RS-232.

  • Характеристики и преимущества:

    Характеристики и преимущетсва TTR300 TTR310 TTR320 TTR330
    Возможность модернизации в любой другой прибор серии TTR без необходимости проводить дополнительную калибровку прибора

    Дистанционное управление прибором

    Работы при наличии высоких помех/высокого напряжения

    Отображает % сбоев (неисправностей) в сравнении с заводской шильдой параметров трансформатора

    Измеряет самый широкий диапазон коэффициента трансформации в промышленности (45,000:1) и обеспечивает самую высокую точность (0.1 %)

    Позволяет оператору ввести коэффициент трансформатора и всех его отводов, немедленно сообщая оператору, если параметры выходят за допустимые пределы

    Проведение теста одним подключением, просто переключая анцапфу

    Измеряет девиацию первичной фазы трансформатора относительно вторичной; быстро показывает неисправности трансформатора, такие как повреждения частично закороченных проводов и обмоток. Применение при контроле неисправностей фазы трансформаторов тока и напряжения

    Легкая, но прочная конструкция идеальна для полевых условий

    Прибор имеет запрограммированные тестовые последовательности и схемы подключения в соответствии с международными стандартами

    Режим “Quick Test (Быстрый тест)” обеспечивает быстрое определение коэффициента трансформации для одно - и трехфазных трансформаторов

    Отделение для хранения проводов размещено внутри корпуса прибора

    Печать результатов испытаний без использования компьютера нет 4" бобина с термобумагой 4" бобина с термобумагой 8,5" х 11" термобумага
    Программное обеспечение PowerDB LITE

    Использование встроенного в приборе ПО американского стандарта “PowerDB ONBOARD” без необходимости подключения к ПК

    Полная версия PowerDB опция опция опция опция
    Интерфейс принтера нет RS-232 RS-232 USB
    Внутренняя память для хранения данных нет 200 100000 100000
    Внешнее устройство хранения данных нет нет USB USB
    Компьютерный интерфейс RS-232 RS-232 Ethernet Ethernet
    Пользовательский интерфейс. Тип дисплея нет 5,7" черно-белый 5,7" цветной VGA 8,4" цветной VGA
    Отображение на экране нет текст графическое отображение текстовые бланки
    Клавиатура нет цифровая полная полная
  • Совместимость с TTR300

    • Снят с производства

      TTR310, 3-х фазный измеритель коэффициента трансформации

      TTR-310 с буквенно цифровым дисплеем (наиболее популярная модель). Автоматизированный прибор TTR310 специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Компактная и надежная конструкция прибора TTR310 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR310 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок. Возможна модернизия данного прибора в более "старшие" модели TTR320 или TTR330. Возможность сохранения результатов испытаний во внутреннюю память в открытом формате XML через PowerDB LITE. Быстрая загрузка результатов испытаний через последовательный порт RS-232.

    • Снят с производства

      TTR320, 3-х фазный измеритель коэффициента трансформации

      TTR-320 с с VGA дисплеем. Автоматизированный прибор TTR320 специально разработан для диагностики трехфазных трансформаторов. Предназначен для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Компактная и надежная конструкция прибора TTR320 хорошо подходит для использования в широком диапазоне суровых климатических условий. Прибор TTR320 также пригоден для испытаний силовых трансформаторов при изготовлении, когда испытания могут быть проведены достаточно быстро (включая сохранение полученных результатов) с минимальной вероятностью ошибок. Возможна модернизия данного прибора в более "старшую" модель TTR330. Возможность сохранения результатов испытаний во внутреннюю память в открытом формате XML через PowerDB LITE. Быстрая загрузка результатов испытаний через последовательный порт RS-232.
