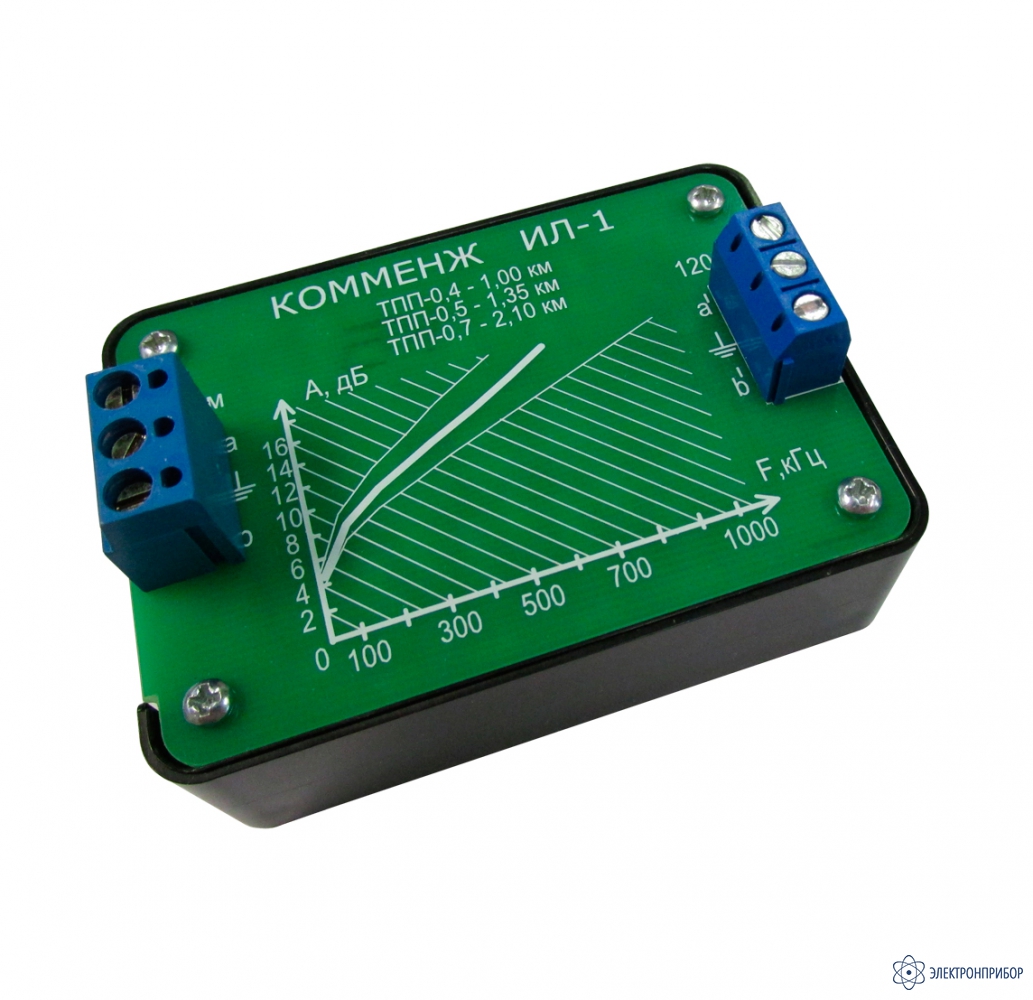

ИЛ-1 — искусственная линия

Код товара: 53789

    • Гарантия

      12 месяцев

    • Производитель

      COMMENG

    Описание искусственной линии ИЛ-1:

    Искусственная линия ИЛ-1 предназначена для настройки и проверки систем уплотнения абонентских линий, SHDSL, ADSL и VDSL модемов, а так же другого оборудования связи и передачи данных, работающего по симметричным кабелям. Имитирует затухание симметричных кабелей в полосе частот до 1000 кГц.

    Применение искусственной линии ИЛ-1:

    Искусственные линии ИЛ-1 могут быть использованы для имитации и других типов симметричных кабелей, хотя нельзя ожидать в этом случае точного соответствия затуха-ния кабеля и линии во всем диапазоне частот. Для этого необходимо воспользоваться справочными данными на соответствующий тип кабеля и рассчитать эквивалентную длину, имитируемую искусственной линией.

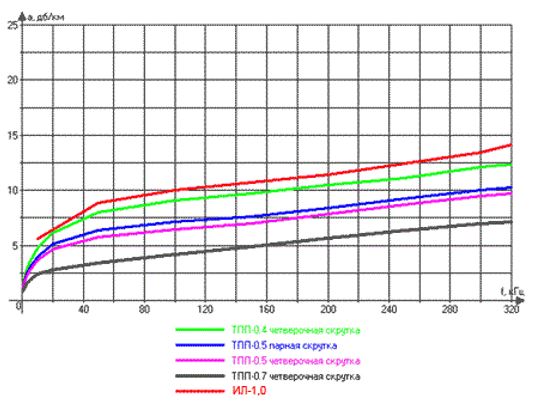

                                                               Номинальное затухание ИЛ-1,0 и затухание 1 км кабеля ТПП-0,4 (справочные данные)

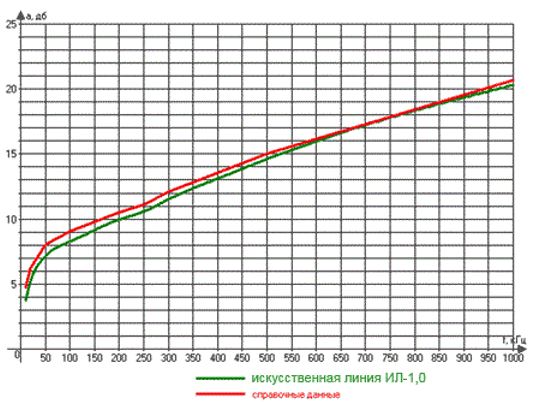

                                                                                     Номинальное затухание ИЛ-1,0 и затухание 1 км кабелей ТПП (справочные данные)

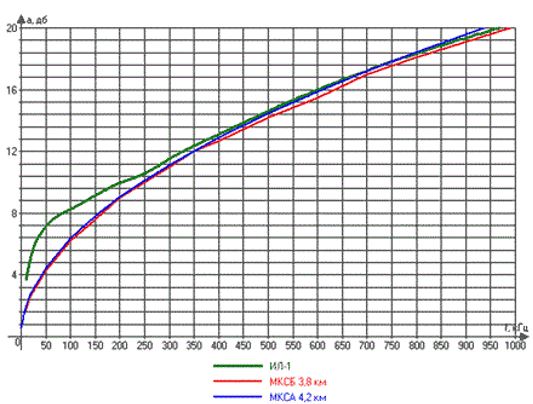

                                                 Номинальное затухание ИЛ-1,0 и затухание эквивалентной длины кабелей МКС (справочные данные)

                                                  Номинальное затухание ИЛ-1,0 и затухание эквивалентной длины кабеля КСПП (справочные данные)

  • Технические характеристики искусственной линии ИЛ-1:

    Затухание ИЛ-1 в полосе 10-1000 кГц
    Частота, кГц Затухание, дБ
    Номинальное Минимальное Максимальное
    10 4,8 4,1 5,5
    20 6,1 5,2 7
    50 8 6,8 9,2
    100 9 7,7 10,4
    200 10,6 9 12,2
    300 12,1 10,3 13,9
    400 13,6 11,6 15,6
    500 14,9 12,7 17,1
    750 18,1 15,4 20,8
    1000 20,7 17,6 23,8
    Конструктивные и эксплуатационные характеристики ИЛ-1
    Характеристика Значение
    Габариты (д х ш х в), мм 70 х 50 х 35 мм
    Вес, не более, г. 60
    Климатические условия применения Температура, °С -20 … +40
    Относительная влажность, % 10 – 90
    Температура транспортирования, °С -20…+50
    Температура хранения, °С +5…+40
    Уровень ответственности по СТП Commeng-001-2014 4
    Срок службы, лет 10
    Примерное соответствие затухания ИЛ-1 и кабелей различных типов
    Тип кабеля ТПП, парная скрутка ТПП, четверочная скрутка МКСА 4х4 МКСБ 4х4 КСПП 1х4
    Диаметр жил 0,5 мм 0,5 мм 0,7 мм 1,2 мм 1,2 мм 0,9 мм
    Длина 1,3 км 1,4 км 1,8 км 4,2 км 3,8 км 2 км

  • Комплект поставки ИЛ-1

    № Наименование Количество
    1 Искусственная линия ИЛ-1 1
    2 Паспорт 1
